三、计算题

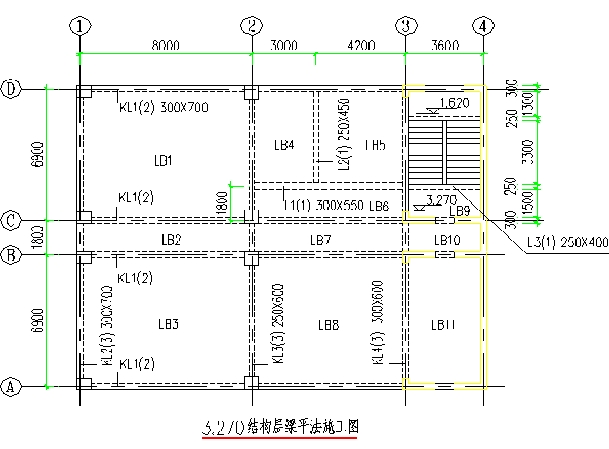

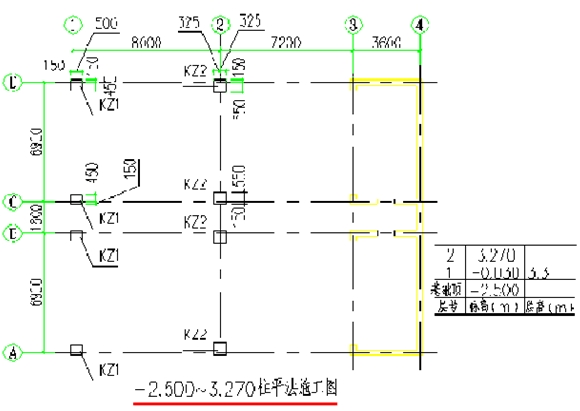

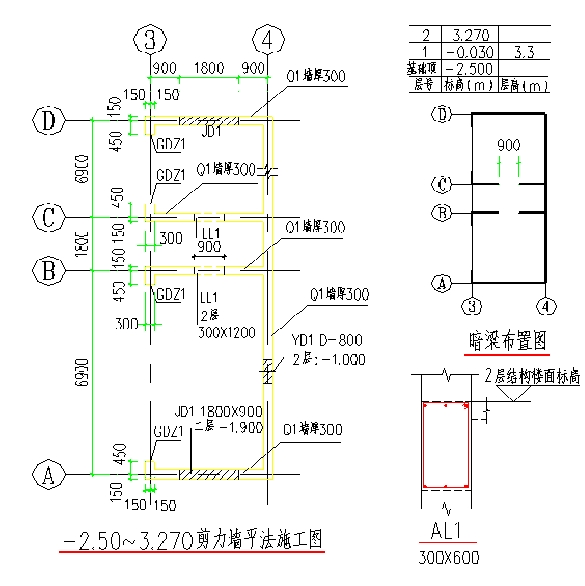

某工业厂房±0.00～3.27m结构图如图所示，柱、剪力墙砼为C35，梁、板砼为C30，柱和剪力墙底标高-2.5M（基础顶面标高），室外设计标高-0.3M，板厚均为120mm.请按江苏省04计价表计算：
1、柱、梁、板、剪力墙砼工程量。
2、按接触面积计算KZ1、KZ2柱和梁、板模板工程量。
3、对计算出的以上工程量套用计价表子目并计算综合单价。（π取值3.14；柱、剪力墙砼工程量从基础顶面标高起算；柱模板工程量从基础顶面标高起算；施工时柱分两次浇筑；砼采用商品砼泵送；模板施工采用复合木模板；小数点后保留两位小数。）
【建设工程教育网答案解析】
（一）计价表工程量计算表
|
序号 |
项目 |
计算公式 |
计量单位 |
数量 |
| 1 | 柱砼 | KZ1:0.65×0.6×（2.5+3.27-0.12）×4 | m3 | 8.81 |
| KZ2:0.65×0.7×（2.5+3.27-0.12）×4 | m3 | 10.28 | ||
| 小计 | m3 | 19.09 | ||
| 2 | 剪力墙砼 | [（15.6+3.6×2+3.45×2+0.45×4）×（2.5+3.27-0.12）-1.8×0.9×2-3.14×0.42-0.9×2.1×2] ×0.3+（3.6+5.1）×0.3×0.12 | m3 | 51.45 |
| 3 | 梁砼 | KL1:0.3×0.58×（8+7.2-0.5-0.65-0.15）×4 | m3 | 9.67 |
| KL2:0.3×0.58×（6.9×2+1.8-0.45×2-0.6×2） | m3 | 2.35 | ||
| KL3:0.25×0.48×（6.9×2+1.8-0.55×2-0.7×2） | m3 | 1.57 | ||
| KL4:0.3×0.48×（6.9×2+1.8-0.45×2-0.6×2） | m3 | 1.94 | ||
| L1: 0.3×0.43×（7.2-0.15-0.125） | m3 | 0.89 | ||
| L2: 0.25×0.33×（6.9-1.8-0.15×2） | m3 | 0.40 | ||
| 小计 | 16.82 | |||
| 4 | 板砼 | [（15.6+0.3）×（8+7.2+0.3）+（6.9+1.8+1.5+0.3）×3.6] ×0.12 | m3 | 34.11 |
| 5 | 柱模板 | KZ1:（0.65+0.6）×2×（2.5+3.27-0.12）×4 扣梁头0.3×0.58×10个=-1.74 |
m2 | 54.76 |
| KZ2:（0.65+0.7）×2×（2.5+3.27-0.12）×4 扣梁头0.3×0.58×8+0.25×0.48×6=-2.11 扣梁头 |
m2 | 58.91 | ||
| 小计 | m2 | 113.67 | ||
| 6 | 梁、板模板 | 方法一：梁底模在板中算 （15.6+0.3）×（8+7.2+0.3）+（6.9+1.8+1.5+0.3）×3.6=284.25 扣柱顶：0.65×0.6×4+0.65×0.7×4=-3.38 扣剪力墙顶：（0.6+3.45×3+0.45×3+10.5）×0.3=-6.84 梁侧： KL1: 0.58×2×（8+7.2-0.5-0.65-0.15）×4=64.5 KL2: 0.58×2×（6.9×2+1.8-0.45×2-0.6×2）=15.66 KL3: 0.48×2×（6.9×2+1.8-0.55×2-0.7×2）=12.58 KL4: 0.48×2×（6.9×2+1.8-0.45×2-0.6×2）=12.96 L1: 0.43×2×（7.2-0.15-0.125）=5.96 L2: 0.33×2×（6.9-1.8-0.15×2）=3.17 扣梁头：0.3×0.43×2+0.25×0.33×2+0.25×0.28=-0.49 板侧：（15.9+19.1+10.5+4.85+15.5）×0.12=7.90 方法二：梁底模在梁中算 梁模板： KL1: （0.58×2+0.3）×（8+7.2-0.5-0.65-0.15）×4=81.18 KL2: （0.58×2+0.3）×（6.9×2+1.8-0.45×2-0.6×2）=19.71 KL3: （0.48×2+0.25）×（6.9×2+1.8-0.55×2-0.7×2）=15.85 KL4: （0.48×2+0.3）×（6.9×2+1.8-0.45×2-0.6×2）=17.01 L1: （0.43×2+0.3）×（7.2-0.15-0.125）=8.03 L2: （0.33×2+0.25）×（6.9-1.8-0.15×2）=4.37 小计：146.15 板底模： LB1：（8-0.15-0.125）×（6.9-0.3）-0.35×0.3×2-0.4×0.175×2=50.64 LB2：（8-0.15-0.125）×（1.8-0.3）=11.59 LB3：同LB1 50.64 LB4：（3-0.125×2）×（6.9-1.8-0.3）-0.4×0.175=13.13 LB5：（4.2-0.15-0.125）×（6.9-1.8-0.3）=18.84 LB6：（7.2-0.15-0.125）×（1.8-0.3）-0.4×0.175=10.32 LB7：（7.2-0.15-0.125）×（1.8-0.3）=10.39 LB8：（7.2-0.15-0.125）×（6.9-0.3）-0.4×0.175×2=45.57 LB9：1.5×（3.6-0.3）=4.95 LB10：（1.8-0.3）×（3.6-0.3）=4.95 LB11：（3.6-0.3）×（6.9-0.3）=21.78 小计：242.8（3） 扣梁头：0.3×0.43×2+0.25×0.33×2+0.25×0.28=-0.49 板侧：（15.9+19.1+10.5+4.85+15.5）×0.12=7.90 |
m2 | |
| 小计 | m2 | 396.27 （396.36） |
（二）套用计价表子目综合单价计算表
| 计价表编号 | 子目名称 | 单位 | 数量 | 综合单价（列简要计算过程）（元） | 合价（元） |
| 5-181换 | 矩形柱 | m3 | 19.09 | 351.15-293.04+0.99×306=361.05 | 6892.44 |
| 5-193换 | 直形墙 | m3 | 51.45 | 347.03-293.63+0.992×306=356.95 | 18365.08 |
| 5-199 | 有梁板 | m3 | 50.93 | 348.25 | 17736.37 |
| 20-26 | 柱模板 | 10m2 | 11.37 | 212.85 | 2420.10 |
| 20-59 | 现浇板模板 | 10m2 | 39.63 （39.64） |
208.97 | 8281.48 （8283.57） |
