2011一级建造师《公路》讲义：桥梁的分类

2011-06-03 11：41　　来源：　　字体：大小　　打印

　　掌握桥梁的分类

　　一、桥梁的基本体系

　　按结构体系划分，有梁式桥、拱桥、刚架桥、悬索桥等四种基本体系。

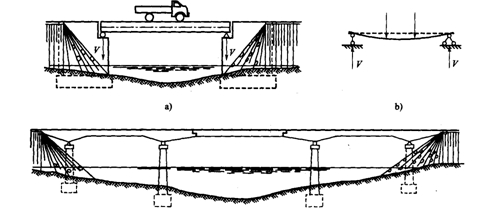

　　（一）梁式体系

　　梁式体系是古老的结构体系。梁作为承重结构是以它的抗弯能力来承受荷载的。梁分简支梁、悬臂梁、固端梁和连续梁等。

　　（二）拱式体系

　　拱式体系的主要承重结构是拱肋（或拱箱），以承压为主，可采用抗压能力强的圬工材料（石、混凝土与钢筋混凝土）来修建。拱分单铰拱、双铰拱、三铰拱和无铰拱。拱是有推力的结构，对地基要求较高，一般常建于地基良好的地区。混凝土拱桥一般采用无铰拱体系。

梁式体系

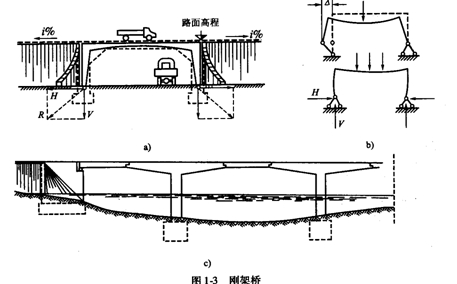

　　（三）刚架桥

　　刚架桥是介于梁与拱之间的一种结构体系，整个体系是压弯结构，也是有推力的结构。刚架桥的桥下净空比拱桥大，在同样净空要求下可修建较小的跨径。一般用于跨径不大的城市桥或公路高架桥和立交桥。

　刚架桥

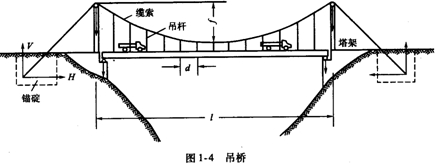

　　（四）悬索桥

　　是指以悬索为主要承重结构的桥。其主要构造是：缆、塔、锚、吊索及桥面，一般还有加劲梁。悬索桥是大跨桥梁的主要形式，因其主要杆件受拉力，材料利用效率最高，其能比其他形式的桥梁更能经济合理地修建大跨度桥。

悬索桥

　　（五）组合体系

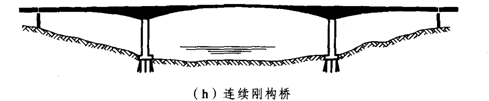

　　1．连续刚构

　　连续刚构都是由梁和刚架相结合的体系，它是预应力混凝土结构采用悬臂施工法而发展起来的一种新体系。

组合体系

　　2．梁、拱组合体系

　　这类体系中有系杆拱、桁架拱、多跨拱梁结构等。它们利用梁的受弯与拱的承压特点组成联合结构。

梁、拱组合体

　　3．斜拉桥

斜拉桥

　　二、桥梁的其他分类

分类方式	包括内容
按用途划分	公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥（渡槽）及其他专用桥梁
按桥梁全长和跨径的不同	特殊大桥、大桥、中桥和小桥
按主要承重结构所用的材料划分	圬工桥、钢筋混凝土桥、预应力混凝土桥、钢桥和木桥等
跨越障碍的性质	跨河桥、跨线桥（立体交叉）、高架桥和栈桥
上部结构的行车道位置	上承式桥、下承式桥和中承式桥
