02 网络计划方法在建筑工程中的应用
一、双代号网络图含义
案例1
背景:
项目经理决定将整个施工任务划分成7个工作(A、B、C、D、E、F、G)。编制了施工总进度计划双代号网络图如下(单位:月)
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/cac92bf374da5b44c8a98ac19a4f17b47c.png)
问题:
1.指出该施工总进度计划双代号网络图含义;
2.写出各工作的紧后工作和持续时间;
3.写出各工作的紧前工作。
分析与答案:
1.整个施工任务由哪几项工作组成;每项工作的计划完成时间;工作之间的逻辑关系。
2.
本工作
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
紧后工作
|
BC
|
DE
|
G
|
G
|
F
|
G
|
-
|
工作持续时间(月)
|
4
|
7
|
10
|
4
|
4
|
8
|
3
|
3.
本工作
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
紧前工作
|
-
|
A
|
A
|
B
|
B
|
E
|
DFC
|
工作持续时间(月)
|
4
|
7
|
10
|
4
|
4
|
8
|
3
|
案例2
背景:
某住宅工程,砖混结构,地上7层。施工项目部将整个施工任务划分成8个工作(A、B、C、D、E、F、G、H)。编制了施工进度计划双代号网络图如下(单位:月)
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca47ee81c4d52c455ebb38792cc3e1af3b.png)
问题:
1.指出该施工进度计划双代号网络图含义;
2.写出各工作的紧后工作和持续时间;
3.写出各工作的紧前工作。
分析与答案:
1.整个施工任务由A~H八项工作组成;每项工作的计划完成时间;工作之间的逻辑关系。
2.
本工作
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
紧后工作
|
BC
|
DE
|
FH
|
GH
|
H
|
-
|
-
|
-
|
工作持续时间(月)
|
4
|
7
|
6
|
4
|
4
|
14
|
8
|
9
|
3.
本工作
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
紧前工作
|
-
|
A
|
A
|
B
|
B
|
C
|
D
|
DEC
|
工作持续时间(月)
|
4
|
7
|
6
|
4
|
4
|
14
|
8
|
9
|
二、双代号网络图绘制方法
案例1
背景:
项目经理决定将某二室一厅住宅装修工程施工任务分解成四个工作A、B、C、D。各工作计划持续时间和逻辑关系见下表:
本工作
|
A
|
B
|
C
|
D
|
紧后工作
|
C
|
D
|
-
|
-
|
工作计划持续时间(天)
|
3
|
3
|
5
|
5
|
问题:
1、绘制本工程施工计划进度双代号网络图
分析与答案:
1.
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca92e8f7b2c25c481a9ee653f2d90d4001.png)
双代号网络图表达:A工作结束,B工作开始
称A工作是B工作的紧前工作;B工作是A工作的紧后工作。
称A、B工作先后开工的顺序关系称为逻辑关系。
如需要表达A工作是B、C工作的紧前工作;B、C工作是A工作的紧后工作,则:
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca177b348fc61244f182856db0b290ff93.png)
如需要表达A、B工作是C工作的紧前工作;C工作是A、B工作的紧后工作。则:
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca483d557f19c846ed9cb49d8af22ce2a6.png)
如需要表达B工作是A工作的紧后工作;D工作是C工作的紧后工作,且D工作是A工作的紧后工作。则:
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca6fed5647cc6643c3985d1c0b24d79202.png)
如需要表达B工作是A工作的紧后工作,且B工作是C工作的紧后工作;D工作是C工作的紧后工作,则:
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca40683eac6faf4870a1b5cc619be80865.png)
本工作
|
A
|
B
|
C
|
D
|
紧后工作
|
C
|
D
|
-
|
-
|
工作计划持续时间(天)
|
3
|
3
|
5
|
5
|
①画逻辑关系草图
②合并起点与终点节点
③填入节点号
④标出持续时间
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca06eca382847d4cceb68fa99bf56fad3e.png)
本工程施工进度计划双代号网络图
案例2
背景:
项目经理决定将某二室一厅住宅装修工程施工任务分解成四个工作A、B、C、D。各工作计划持续时间和逻辑关系见下表:
本工作
|
A
|
B
|
C
|
D
|
紧后工作
|
C
|
C、D
|
-
|
-
|
工作计划持续时间(天)
|
4
|
2
|
2
|
3
|
问题:
1.绘制本工程施工计划进度双代号网络图
分析与答案:
①画逻辑关系草图
②合并起点与终点节点
③填入节点号
④标出持续时间
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/caa117c26f8ab74dc5bcec592f33eed2fe.png)
施工进度计划双代号网络图
案例3
背景:
(2018年试题节选)某办公楼工程,钢架结构,钻孔灌注桩基础,地下一层,地上20层,总建筑面积25000m2,其中地下建筑面积3000m2,施工单位中标后与建设单位签订了施工承包合同。合同签订后,施工单位实施了项目进度策划。其中上部标准层结构工作安排如下:
上部标准层结构工序安排表
问题:1.绘制本工程施工计划进度双代号网络图
分析与答案:
工作内容
|
施工准备
|
模板支撑体系搭设
|
模板支设
|
钢筋加工
|
钢筋绑扎
|
管线预埋
|
混凝土浇筑
|
工作编号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
时间(天)
|
1
|
2
|
2
|
2
|
2
|
1
|
1
|
紧后工序
|
B、D
|
C、F
|
E
|
E
|
G
|
G
|
/
|
①画逻辑关系草图
②合并起点与终点节点
③填入节点号
④标出持续时间

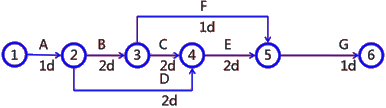

![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/caa50c4c6096854dd0b4a54bb1545dd3cb.png)
三、(线路列举法)判断双代号网络图关键线路和关键工作
案例1
背景:
项目经理决定将某二室一厅住宅装修工程施工任务分解成四个工作A、B、C、D。并根据工作之间的逻辑关系,在开工之前编制了该工程施工进度计划双代号网络图如下:(单位:天)
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/caa2888d3ac9174d4793676e679002cafd.png)
问题:
1.指出该工程双代号网络计划关键线路、计划关键工作、计划工期。
分析与答案:

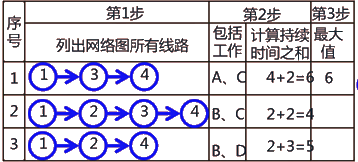

![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/cae6bedd2fa1484bada5b1e68c7bb4e091.png)
最大值对应的线路就是计划关键线路①→③→④
其它线路就是非关键线路
关键线路上的工作就是计划关键工作A、C
其它工作就是非关键工作B、D
最大值就是计划工期T=6d
案例2
背景:
项目经理决定将某二室一厅住宅装修工程施工任务分解成6个工作A、B、C、D、E、F。并根据工作之间的逻辑关系,在开工之前编制了该工程施工进度计划双代号网络图如下:
问题:
1.指出该工程双代号网络计划关键线路、计划关键工作、计划工期。
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca40f3d3899d764097ab2c29af9a2975a7.png)
分析与答案:

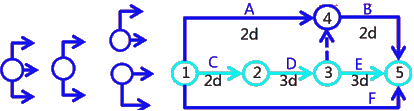

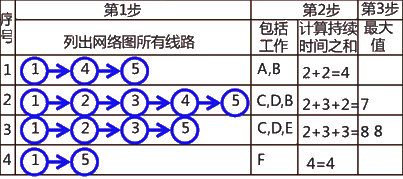

![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca2ab004891ec94dfb8f0538b6267a6bc9.png)
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca794e25c2b9c34eff9c9bfd1499cf35cf.png)
四、(线路列举法)计算双代号网络图非关键工作总时差方法
案例1
背景:
项目经理决定将某二室一厅住宅装修工程施工任务分解成6个工作A、B、C、D、E、F。并根据工作之间的逻辑关系,在开工之前编制了该工程施工进度计划双代号网络图如下:
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca295fe03a8c5448a4b9aeb296ba6f6219.png)
问题:
1.指出计划关键线路。
2.计算A工作、E工作、F工作总时差。
分析与答案:
1.
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca67aa95f24237473a8001d754c66cebf5.png)
2.
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/cafab4d4d8108946fd99bef1c3b08c2e50.png)
案例2
背景:
项目经理决定将某二室一厅住宅装修工程施工任务分解成6个工作A、B、C、D、E、F。并根据工作之间的逻辑关系,在开工之前编制了该工程施工进度计划双代号网络图如下:
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/caaca7012472ee41fa879512d8f28c8861.png)
问题:
1.指出计划关键线路。
2.计算C工作、B工作、F工作总时差。
分析与答案:

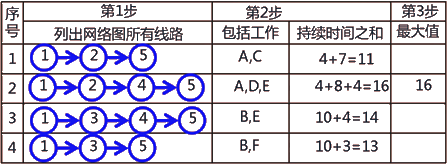

1.
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca5bb319c8ff0342c3a066141a085977a2.png)
计划关键线路
①→ ②→ ④→⑤

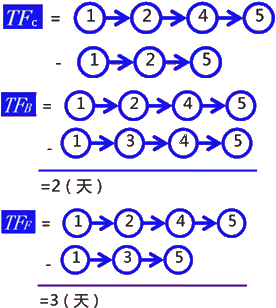

2.
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/cab9e4fd13484b42aebc1c60fee72eed92.png)
五、线路列举法计算双代号网络图实际工期方法
案例1
背景:
项目经理决定将某二室一厅住宅装修工程施工任务分解成6个工作A、B、C、D、E、F。并根据工作之间的逻辑关系,在开工之前编制了该工程施工计划进度双代号网络图如下:
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/cae6229517ee9c44b4b427346ed131020b.png)
施工过程中发生了如下事件。
事件1:由于现场停电,导致A工作实际持续时间变为3天;
事件2:由于装修材料未按时进场,导致B工作实际持续时间变为4天。
其它工作按照原计划持续时间完成,工作之间逻辑关系没有变化。
问题:
1.绘制施工实际进度双代号网络图。
分析与答案:

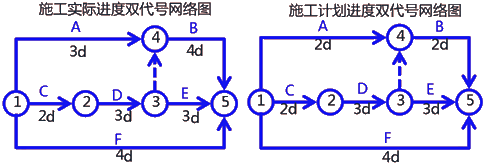

1.
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca6437a12538314ecf80792da55edac643.png)
|
A
|
B
|
C
|
D
|
E
|
F
|
计划持续时间(d)
|
2
|
2
|
2
|
3
|
3
|
4
|
实际持续时间(d)
|
3
|
4
|
2
|
3
|
3
|
4
|
案例2
背景:
项目经理决定将某二室一厅住宅装修工程施工任务分解成6个工作A、B、C、D、E、F。并根据工作之间的逻辑关系,在开工之前编制了该工程施工计划进度双代号网络图如下:
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca63f6410f98d34fa3b953377f88d3c13e.png)
施工过程中发生了如下事件
事件1:由于现场停电,导致E工作实际持续时间变为5天。其它工作按照原计划持续时间完成,工作之间逻辑关系没有变化。
问题:
1.计划工期是多少?
2.实际工期是多少?
分析与答案:

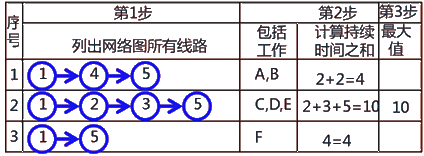

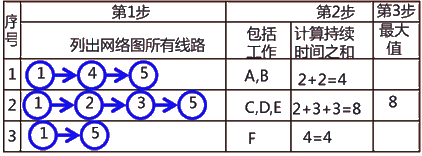

1.
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/cab6e6eae4427a44e888842eacaa2ebed7.png)
2.
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca65c605e7891b4759a5569a85abcd9b58.png)
案例3

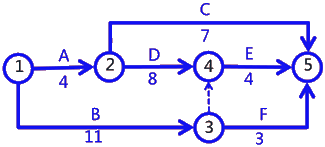

背景:施工项目部编制了施工计划进度双代号网络图如下(单位:月)并得到了监理工程师的批准。
施工过程中发生了如下事件:
事件1:由于钢材供应不及时,导致工作B实际持续时间比计划持续时间增加了2个月。
事件2:由于增加了劳动力和周转材料,工作E实际持续时间比计划持续时间缩短了1个月,
其它工作均按照原计划完成。
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca9a592411aab748f5bce362e0b8cea1e5.png)
问题:
1.计划工期和实际工期是多少。

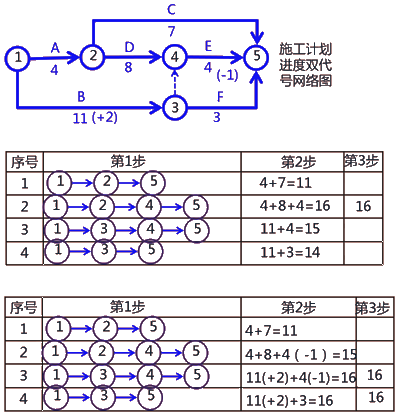

分析与答案:
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca43e45e9b11314f0487de90a11a6f8733.png)
案例3
背景:

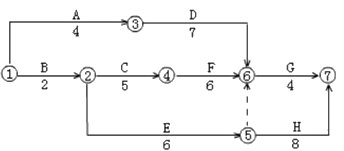

(2010年试题节选)某写字楼工程,地下1层,地上10层,当主体结构已基本完成时,施工企业编制了装饰工程施工进度网络计划,经总监理工程师审核批准后组织实施。如下图(时间单位,天):
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/ca01355b9678534e65a78ea3775fa17b8e.png)
在施工过程中发生了以下事件:
事件一:工作E原计划6天,由于设计变更改变了主要材料规格与材质,经总监理工程师批准,E工作计划改为9天完成,其他工作与时间执行网络计划。
问题::
1.指出本装饰工程网络计划的关键线路(工作),计算计划工期。
2.指出本装饰工程实际关键线路(工作),计算实际工期。
分析与答案:

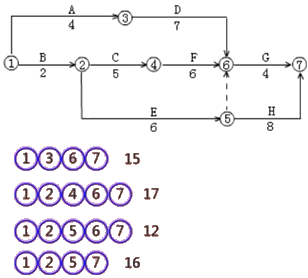

1.
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/cae5c8a58c38b342769bf2e84e2990cef9.png)
计划工期=17天
计划关键线路
①→ ②→ ④→⑥→ ⑦
计划关键工作B、C、F、G

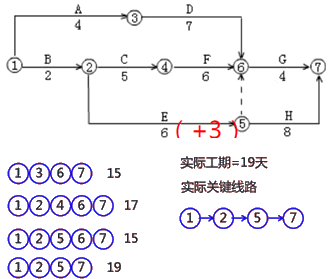

2.
![二级建造师建筑工程第十四讲施工进度管理:网络计划方法](/upload/html/2019/04/19/caa1f67a5f551d454c8100168faa25d4af.png)
实际工期=19天
实际关键线路
①→ ②→ ⑤ → ⑦
实际关键工作B、E、H
