    一级建造师考试施工导流方式知识点介绍

    2018-12-21 10:03 来源:建设工程教育网
    打印
    字体:

      一级建造师考试施工导流方式知识点介绍,施工导流的基本方式有两类,2018年一级建造师考试结束不久,就有许多小伙伴开始准备2019年一级建造师考试了,为了帮助大家高效备考2019年一级建造师考试,今天为大家整理了一级建造师考试施工导流方式知识点介绍,希望对大家有帮助!

      1F412012 施工导流方式

      施工导流的基本方式可分为分期围堰导流和一次拦断河床围堰导流两类。

      按泄水建筑物型式可分为:明渠导流、隧洞导流、涵管导流以及施工过程中的坝体底孔导流、缺口导流和不同泄水建筑物的组合导流。

      一、分期围堰导流



    一级建造师考试施工导流方式知识点介绍





    一级建造师考试施工导流方式知识点介绍



      (a)平面图;(b)下游立视图;(c)导流底孔纵断面图

      1—一期上游横向围堰;2—一期下游横向围堰;

      3—一、二期纵向围堰;4—预留缺口;5—导流底孔;

      6—二期上下游围堰轴线;7—护坦;8—封堵闸门槽;

      9—工作闸门槽;10—事故闸门槽;

      11—已浇筑的混凝土坝体;12—未浇筑的混凝土坝体

      根据不同时期泄水道的特点,分期围堰导流中又包括束窄河床导流和通过已建或在建的建筑物导流。

      1.束窄河床导流

      束窄河床导流通常用于分期导流的前期阶段,特别是一期导流。其泄水道是被围堰束窄后的河床。

      2.通过建筑物导流

      通过建筑物导流的主要方式,包括设置在混凝土坝体中的底孔导流、混凝土坝体上预留缺口导流、梳齿孔导流,平原河道上低水头河床式径流电站可采用厂房导流等。这种导流方式多用于分期导流的后期阶段。

      分段围堰法导流适用于河床宽、流量大、工期长的工程,尤其适用通航和冰凌严重的河道,导流方法费用低。

      二、一次拦断河床围堰导流

      一次拦断河床围堰导流适用于枯水期流量不大,河道狭窄的河流,按导流泄水建筑物的类型可分为明渠导流、隧洞导流、涵管导流等。

      1.明渠导流

      这种施工导流方法一般适用于岸坡平缓或有一岸具有较宽的台地、垭口或古河道的地形。明渠具有施工简单,适合大型机械施工的优点;有利于加速施工进度,缩短工期;对通航、放木条件也较好。



    一级建造师考试施工导流方式知识点介绍



      图1F412012—2 明渠导流

      1—水工建筑物轴线;2—上游围堰;

      3—下游围堰;4—导流明渠



    一级建造师考试施工导流方式知识点介绍



      2.隧洞导流

      隧洞导流是在河岸中开挖隧洞,在基坑的上下游修筑围堰,河水由隧洞下泄。

      这种导流方法适用于河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。

      图1F412012—3 隧洞导流示意图



    一级建造师考试施工导流方式知识点介绍



      (a)隧洞导流;(b)隧洞导流并配合底孔宣泄汛期洪水

      1—上游围堰;2—下游围堰;3—导流隧洞;4—底孔;5—坝轴线;6—溢流坝段;7—水电站厂房

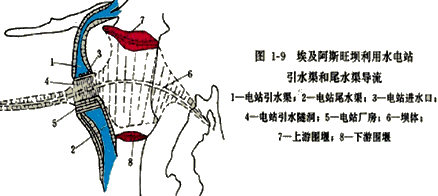

      龙羊峡水电站导流



    一级建造师考试施工导流方式知识点介绍

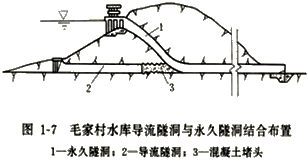

      毛家村水库导流



    一级建造师考试施工导流方式知识点介绍



      3.涵管导流

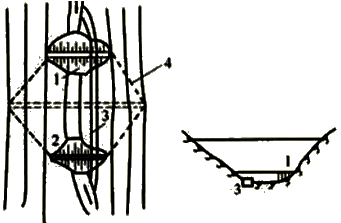

      涵管导流(如图lF412012—4所示)是利用涵管进行导流。适用于导流流量较小的河流或只用来担负枯水期的导流。一般在修筑土坝、堆石坝等工程中采用。

      (a)         (b)



    一级建造师考试施工导流方式知识点介绍



      图1F412012—4 涵管导流示意图

      (a)平面图;(b)上游立视图

      1—上游围堰;2—下游围堰;3—涵管;4—坝体

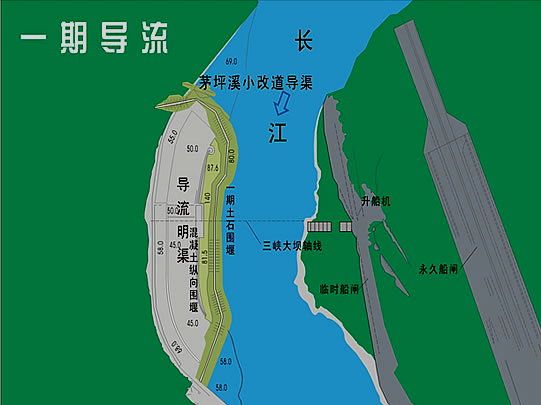

      三峡一期导流布置图



    一级建造师考试施工导流方式知识点介绍

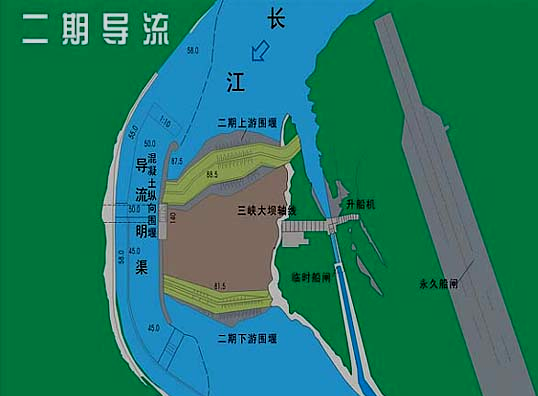

      三峡二期导流布置图



    一级建造师考试施工导流方式知识点介绍

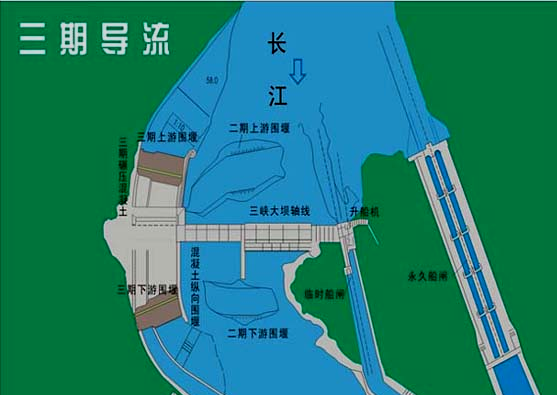

      三峡三期导流布置图



    一级建造师考试施工导流方式知识点介绍



      案例

      某水利枢纽加固改造工程包括以下工程项目:

      (1)浅孔节制闸加固。主要内容包括:底板及闸墩加固、公路桥及以上部分拆除重建等。浅孔闸设计洪水位29.5m;

      (2)新建深孔节制闸。主要内容包括:闸室、公路桥、新挖上、下游河道等。深孔闸位于浅孔闸右侧(地面高程35.0m左右);

      (3)新建一座船闸。主要内容包括:闸室、公路桥、新挖上、下游航道等;

      (4)上、下游围堰填筑;

      (5)上、下游围堰拆除。

      施工导流采用深孔闸与浅孔闸互为导流。

      问题:

      指出枢纽加固改造工程项目中哪些是控制枢纽工程加固改造工期的关键项目,并简要说明合理的工程项目建设安排顺序。

      关键项目:(1)、(2)、(4)、(5)

      顺序:(2)→(4)→(1)→(5)



    一级建造师考试施工导流方式知识点介绍



      小结:

      导流方法及其适用性

      导流思想
