2023年监理工程师进度控制经典习题第22题

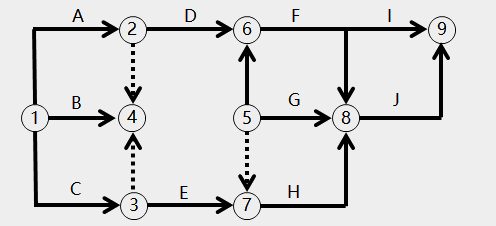

【例题·多选】(2021)某工程双代号网络计划如下图所示，图中出现的错误有( )。
A.多个起点节点
B.多个终点节点
C.存在循环回路
D.箭线上引出箭线
E.存在无箭头的工作
『正确答案』ABD
『答案解析』本题考查的是双代号网络图的绘制。选项A，节点①、⑤都是起点节点;选项B，节点④、⑨都是终点节点;选项D，箭线⑥-⑨引出了指向节点⑧的箭头。
