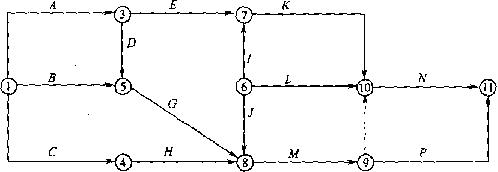

1．某分部工程双代号网络图如下图所示，图中错误的是（　）。【2006年试题】

　　　　A．存在循环回路
　　B．节点编号有误
　　C．存在多个起点节点
　　D．存在多个终点节点

　　答案：C
　　解析：该双代号网络图中出现了①与⑥两个起点节点。

　　2．某工程双代号网络计划如下图所示，其关键线路有（　）条。【2006年试题】建设工程教育网整理

　　　　A．1
　　B．2
　　C．3
　　D．4

　　答案：B
　　解析：网络图的关键线路是①-②-③-④-⑥-⑦-⑧与①-②-③-⑤-⑧。

　　3．在工程网络计划中，关键线路是指（　）的线路。【2006年试题】
　　A．双代号网络计划中由关键节点组成
　　B．单代号网络计划中由关键工作组成
　　C．单代号搭接网络计划中时距之和最大
　　D．双代号时标网络计划中无波形线

　　答案：D
　　解析：双代号时标网络计划中的关键线路可从网络计划的终点节点开始，逆着箭线方向进行判定。凡自始至终不出现波形线的线路即为关键线路。

　　4．在双代号网络计划中，关键工作是指（　）的工作。【2006年试题】
　　A．最迟完成时间与最早完成时间相差最小
　　B．持续时间最长
　　C．两端节点均为关键节点
　　D．自由时差最小

　　答案：A
　　解析：在双代号网络计划中，关键节点的最迟时间与最早时间的差值最小。

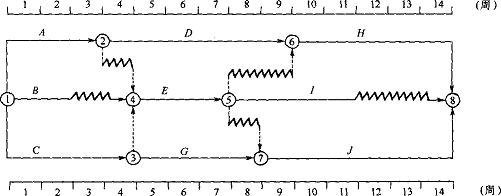

　　5．某工程双代号时标网络计划如下图所示，其中工作E的总时差为（　）周。【2006年试题】

　　　　A．0
　　B．1
　　C．2
　　D．3

　　答案：B
　　解析：将所有经过线路的持续时间计算出来，用工期减去线路的持续时间的最大值就是工作E的总时差。建设工程教育网 整理
