BIM管线综合原则-总原则
1.1 大管优先，小管让大管;
1.2 有压管让无压管;1.3 低压管避让高压管;1.4 常温管让高温、低温管;1.5 可弯管线让不可弯管线、分支管线让主干管线;1.6 附件少的管线避让附件多的管线，安装、维修空间≥500mm;1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路;1.8 当各专业管道不存在大面积重叠时(如汽车库等)：水管和桥架布置在上层，风管布置在下层;如果同时有重力水管道，则风管布置在最上层，水管和桥架布置在下层;
1.9 当各专业管道存在大面积重叠时(如走道、核心筒等)，由上到下各专业管线布置顺序为：不需要开设风口的通风管道、需要开设风口的通风管道、桥架、水管;

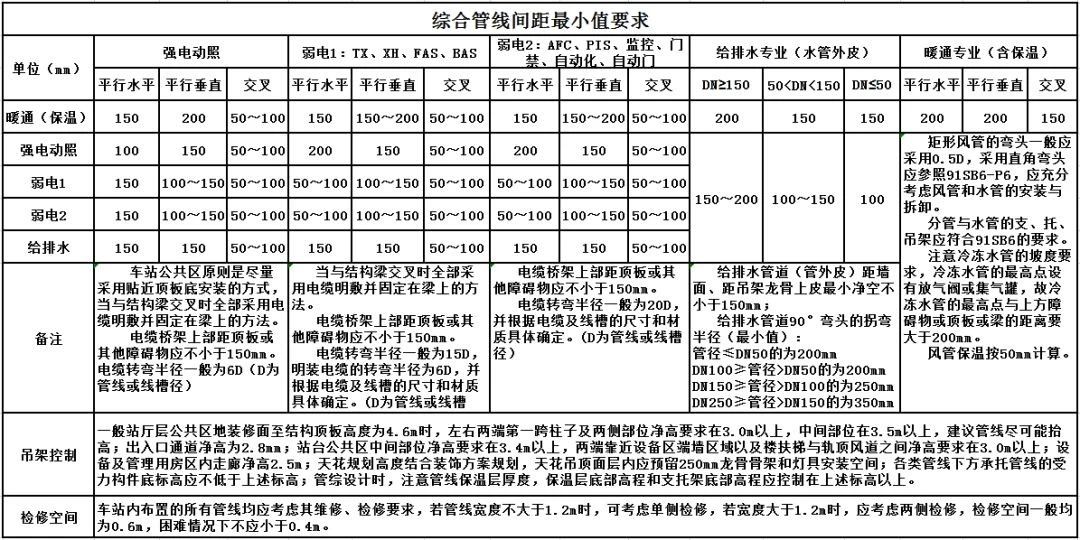

1.10 综合管线间距最小值要求：
