Revit应用技巧-Revit中坡屋顶檐沟做法

2019-12-20 19:38   来源: 柏慕联创 字体: 打印 收藏

今晚在修改BIM模型,给模型加檐沟。如下图CAD所示。因屋顶檐槽命令在做内檐沟时无法切开屋面,打算用常规模型做,思考了一下用檐槽命令还是做出来了,方法也挺简单的,不知道这种方法有没有发布过,就姑且称原创吧,因为是自己突然想出来的,嘿嘿。
此处所言的檐沟都是结构的沟槽。细部暂不讨论。两种方法,分享给大家。没有最简便,只有更简便~

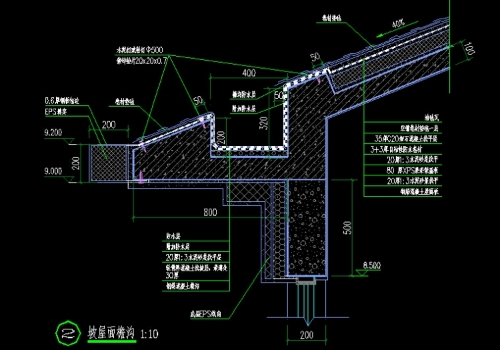

先来看一张檐沟CAD,如下:



11_副本

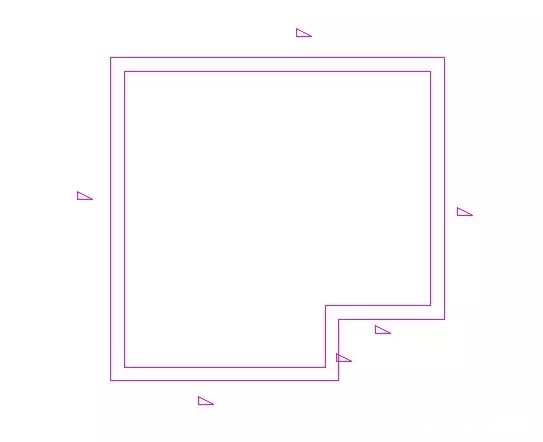

拾取屋顶边线放置檐沟,向内偏移800(视情况而定),

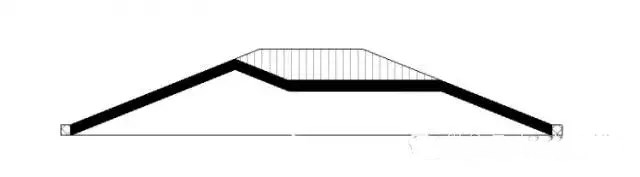

2.原地复制屋顶,修改原放置檐沟的屋顶(为了保持原有的封檐带),向内偏移400(视情况而定),如下:


12_副本

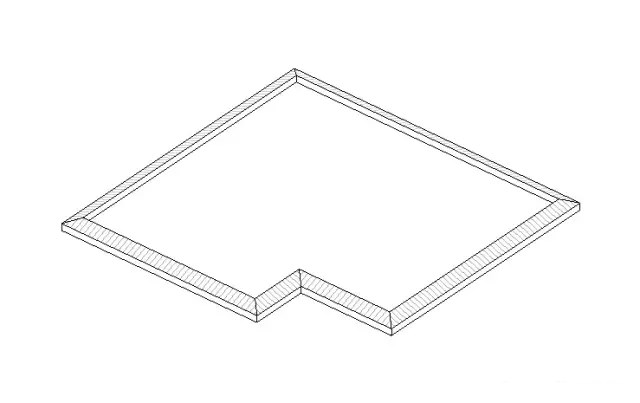

3.修改复制的屋顶,向内偏移800(视情况而定),即完成。

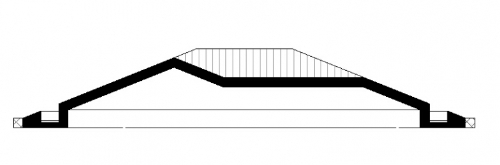

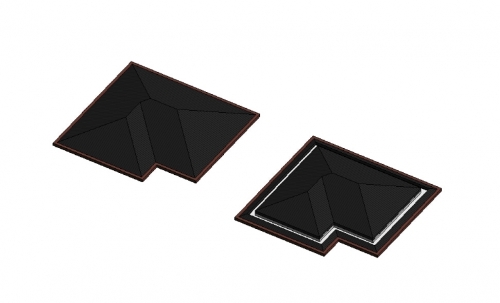

更为简便的方法:上述2步骤的屋面取消,直接用檐沟族做,一次成型。此处所言的檐沟都是结构的沟槽。细部暂不讨论。

13_副本


小诀窍:使用拾取线命令可以快速的偏移出轮廓,而不改变屋顶的标高,但记得改坡度值。
