Revit应用技巧-Revit中包络复合墙出图问题

2019-12-20 19:24   来源: 柏慕联创 字体: 打印 收藏

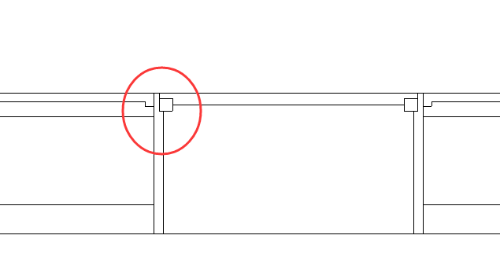

错误案例

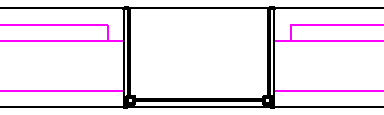

正确案例

图 19


图 20

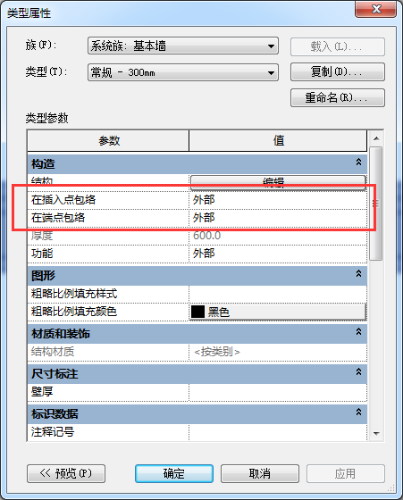

如上图,墙设置里在插入点包络指的是门窗等插入点包络,外部指核心层外部包络,内部指核心层内部包络,两者指内部外部都包络。包络的具体位置由插入构件的勾选“墙闭合”的参照平面决定。


图 21

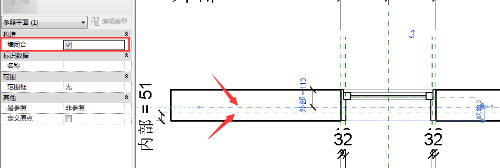

勾选墙闭合的参照平面对多只能有两个,一个控制内部,一个控制外部。内外包络距离由这两个参照平面控制。
