Revit应用技巧-Revit中巧用平面区域
![BIM课程](/upload/resources/image/2019/08/20/140614.png)

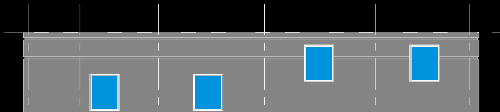

当我们在做项目的时候经常会遇到这样的问题,一个楼层面会出现不同高度,四扇窗户无法在一个平面图中显示,问题状况如图所示。此时调整楼层视图是无法显示整个楼层状况的,那应如何设置?今天我就教给大家一个简单的办法解决此类为题。
![](/upload/resources/image/2019/12/20/315290_500x500.png)
图 1

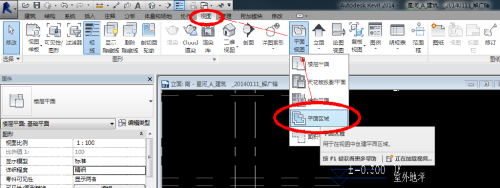

这就要用到“视图”—“平面视图”下的“平面区域”来实现。
![](/upload/resources/image/2019/12/20/315291_500x500.png)
图 2

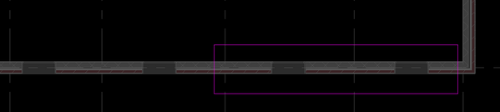

打开一层平面视图,选择“平面视图”命令,创建平面区域边界:
![](/upload/resources/image/2019/12/20/315292_500x500.png)
图 3

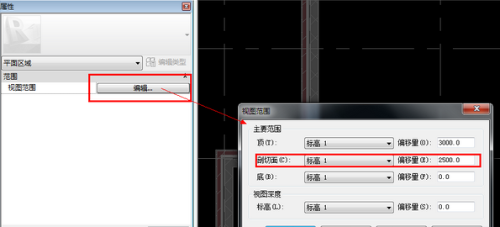

调整这块平面区域的单独的视图范围,使窗在此平面图上可见:
![](/upload/resources/image/2019/12/20/315293_500x500.png)
图 4

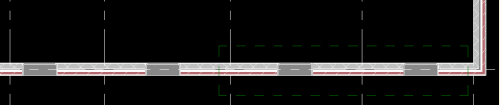

完成,退出编辑状态,现在可以看到四个窗都显示在一张平面视图上了:
![](/upload/resources/image/2019/12/20/315294_500x500.png)
图 5
绿色的线就是平面区域的边界线,可以用隐藏图元命令给隐藏掉。
以后就不会出现上面的问题了。
