第二期全国BIM技能等级一级试题第五题

2018-06-19 15:31   来源: 建设工程教育网整理 字体: 打印 收藏

  中国图学学会举办的全国BIM技能等级一级考试报考人数较多,应用范围较广,掌握往期试题,熟悉考点难点,是每个考生快速了解考试的必要手段。第二期全国BIM技能等级一级考试试卷如下,供广大考生参考学习,全国BIM技能等级一级考试试卷试题视频解析详见培训课程。

点击咨询课程>>   快速了解课程详细>>   立即购课报名学习>>

全国BIM等级考试学习交流群:813273036

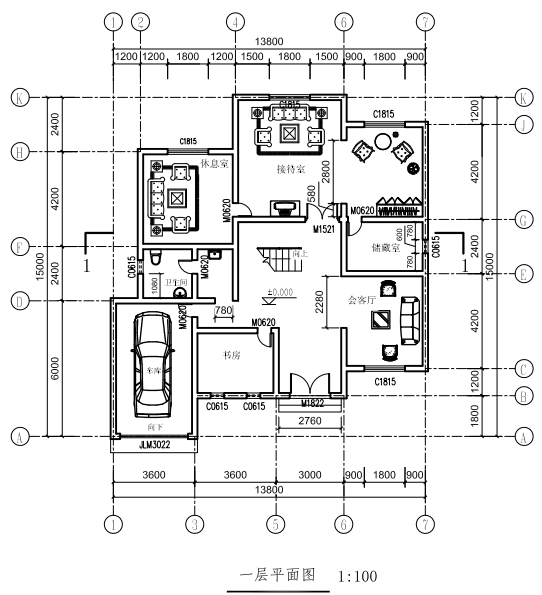

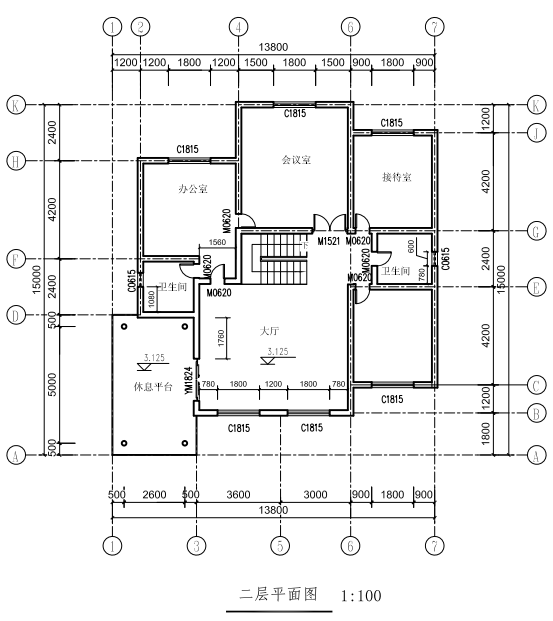

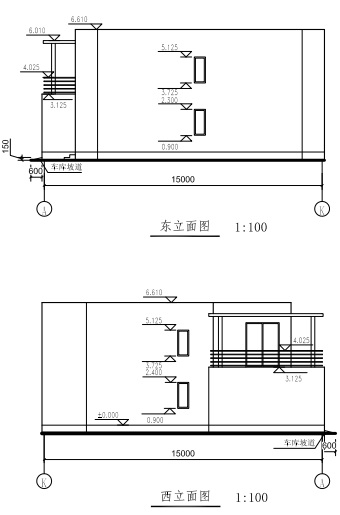

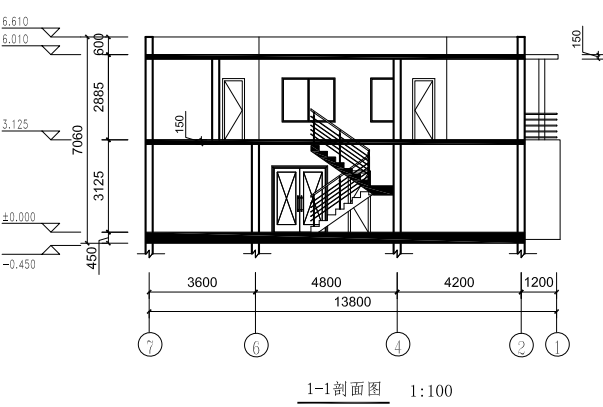

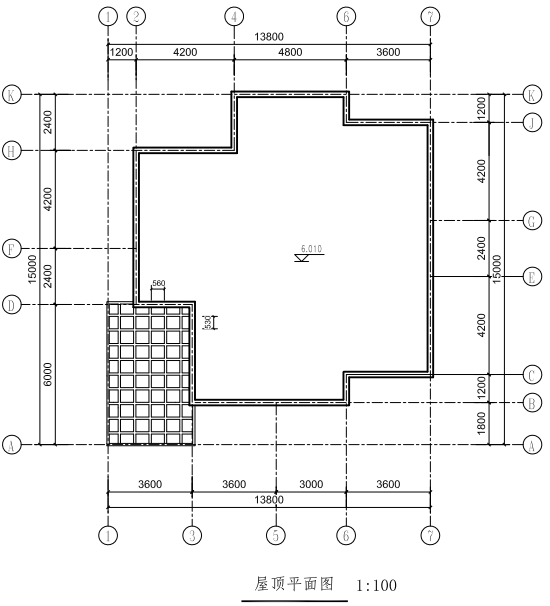

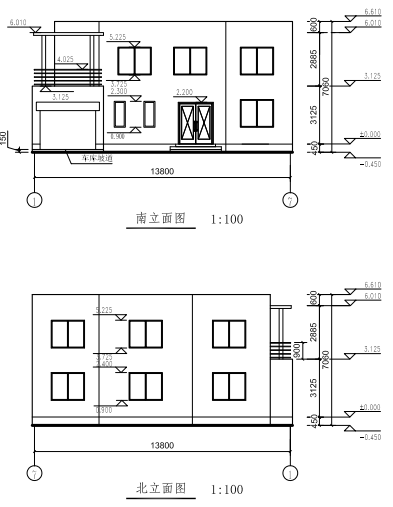

  5、根据给出的图纸,按要求构建房屋模型,结果以“建筑”为文件名保存在考生文件夹下,并对模型进行渲染: (40分)

  (1)已知建筑的内外墙厚均为240,沿轴线居中布置,按照平、立面图纸建立房屋模型,楼梯、大门入口台阶、车库入口坡道、阳台样式参照图自定义尺寸,二层棚架顶部标高与屋顶一致,棚架梁截面高15 0mm,宽100mm,棚架梁间距自定,其中窗的型号C1815,C0615,尺寸分别为800×1500mm, 600×1500mm;

  门的型号M0615,M1521,M1822,JLM3022,YM1824,尺寸分别为600×1500mm,1500×2100mm, 1800×2200mm,3000×2200mm, 1800×2400mmo (25分)

  (2)请对一层室内进行家具布置,可以参考给定的一层平面图。 (5分)

  (3)对房屋不同部位附着材质,外墙体采用红色墙面涂料,勒脚采用灰色石材,屋顶及棚架采用蓝灰色涂料,立柱及栏杆采用白色涂料。 (5分)

  (4)分别创建门和窗的明细表,门明细表包含类型、宽度、高度以及合计字段;窗明细表包含类型、底高度( 900mm)、宽度、高度以及合计字段。明细表按照类型进行成组和统计。 (3分)

  (5)对房屋的三维模型进行渲染,设置蓝色背景,结果以“房屋渲染。JPG”为文件名,保存在文件夹中。 (2分)

第一题 第二题 第三题 第四题 第五题

立即购课视频解析往期试题>>

  以上是第二期全国BIM技能等级一级考试试卷,全国BIM技能等级一级考试培训课程包含往期所有试题解析视频,建设工程教育网携手上海交通大学老师,录制了适合各种基础考生学习的培训课程,帮助大家在短期内掌握BIM应用技能,顺利通过中国图学学会举办的全国BIM技能等级考试,获取由中国图学学会颁发的等级证书,和人社部颁发的培训证书,一考两证,快速咨询证书>>
