    造价员《工程计量与计价实务》模拟试题(五)计算题

    2014-02-13 16:21 来源:建设工程教育网整理
    打印
    字体:

      三、计算题(60分)

      某现浇C25砼有梁板楼板平面配筋图(如图1所示),请根据《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》(国家建筑标准设计图集11G101-1)有关构造要求(如图2、图3所示),以及本题给定条件,计算该楼面板钢筋总用量,其中板厚100 mm,钢筋保护层厚度15mm,钢筋锚固长度lab=35d;板底部设置双向受力筋,板支座上部非贯通纵筋原位标注值为支座中线向跨内的伸出长度;板受力筋排列根数为=[(L-100mm)/设计间距]+1,其中L为梁间板净长;分布筋长度为轴线间距离,分布筋根数为布筋范围除以板筋间距。板筋计算根数时如有小数时,均为向上取整计算根数,(如4.1取5根)。钢筋长度计算保留三位小数;重量保留两位小数。温度筋、马凳筋等不计。

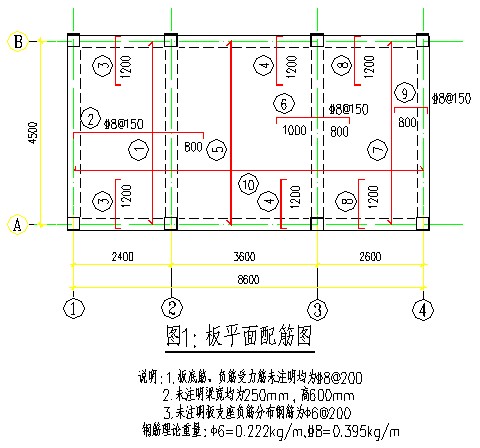

    板平面配筋图

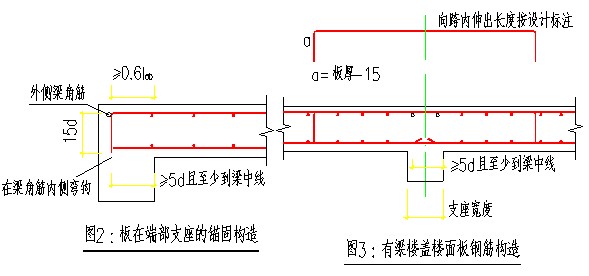

    图二、图三

      钢筋用量计算表

    钢筋编号 钢筋
    名称
    规格 单根长度计算式 单根长度(米) 根数 总长度(米) 重量(kg)
    1号
    2号
      分布筋
    3号
      分布筋
    4号
      分布筋
    5号
    6号
      分布筋
    7号
    8号
      分布筋
    9号
      分布筋
    10号






      建设工程教育网答案解析】

      计算过程:

      1号筋: 8@200 底筋

      长度:4500mmA-B轴线距离

      根数:(2400 1-2轴线距离-125×2梁宽-100起步距离)/200+1=12根

      2号筋 8@200 负筋受力筋

      长度:2400 1-2轴线距离-125梁宽+0.6lab+15d端支座锚固长度+800延伸长度+100-15板厚弯钩=3448mm

      根数:(4500A-B轴线距离-125×2梁宽-100起步距离)/150+1=29根

      C 6@200 分布筋1

      长度:4500 A-B轴线距离

      根数:(2400 1-2轴线距离-250梁宽)/200=11根

      C 6@200 分布筋2

      长度:4500 A-B轴线距离

      根数:( 800延伸长度-125梁宽)/200=4根

      3号筋 8@200 端支座负筋

      长度:1200延伸长度-125梁宽+0.6lab+15d端支座锚固长度+100-15板厚弯钩=1448mm

      根数:[(2400 1-2轴线距离-125×2梁宽-100起步距离)/200+1]×2=24根

      C 6@200 分布筋

      用2号筋代替,不计

      4号筋 8@200 支座负筋

      长度:1200延伸长度-125梁宽+0.6lab+15d端支座锚固长度+100-15板厚弯钩=1448mm

      根数:[(3600 2-3轴线距离-125×2梁宽-100起步距离)/200+1]×2=36根

      C 6@200 分布筋

      长度:3600mm 2-3轴线距离

      根数:(1200-125梁宽)/200×2=12根

      5号筋 8@200 底筋

      长度:4500mm A-B轴线距离

      根数:(3600 2-3轴线距离-125×2梁宽-100起步距离)/200+1=18根

      6号筋 8@150 支座负筋

      长度:1000+800延伸长度+(100-15)×2板厚弯钩=1970mm

      根数:(4500 A-B轴线距离-125×2梁宽-100起步距离)/150+1=29根

      C 6@200 分布筋1

      长度:4500 A-B轴线距离

      根数:(1000-125梁宽)/200=5根

      C 6@200 分布筋2

      长度:4500 A-B轴线距离

      根数:(800-125梁宽)/200=4根

      7号筋 8@200 底筋

      长度:4500mm A-B轴线距离

      根数:(2600 3-4轴线距离-125×2梁宽-100起步距离)/200+1=13根

      8号筋 8@200 支座负筋

      长度:1200延伸长度+-125梁宽+0.6lab+15d端支座锚固长度+100-15板厚弯钩=1448mm

      根数:[(2600 3-4轴线距离-125×2梁宽-100起步距离)/200+1] ×2=26根

      C 6@200 分布筋

      长度:2600mm 3-4轴线距离-m

      根数:【(1200-125)/200】×2=12根

      9号筋 8@150 支座负筋

      长度:800延伸长度-125梁宽+0.6lab+15d +端支座锚固长度+100-15板厚弯钩=1048mm

      根数:(4500 A-B轴线距离-125×2梁宽-100起步距离)/150+1=29根

      C 6@200 分布筋

      长度:4500 A-B轴线距离mm

      根数:(800-125梁宽)/200=4根

      10号筋 8@200 底筋

      长度:2400+3600+2600=8600mm 1-4轴线距离

      根数:(4500 A-B轴线距离-125×2梁宽-100起步距离)/200+1=22根

      钢筋用量计算表请点击下载>>
