例题1：下图所示的双代号网络图中，存在绘图错误的有（　）。

　　A．循环回路
　　B．多个起点节点
　　C．多个终点节点
　　D．一对节点编号代表多项工作
　　E．节点编号顺序错误

　　【正确答案】CDE

　　【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）； 选项E，节点3、4编号顺序错误。参见教材P117、119

　　例题2：下列关于双代号网络计划绘图规则的说法，正确的有（　）。
　　A．网络图必须正确表达各工作间的逻辑关系
　　B．网络图中可以出现循环回路
　　C．网络图中一个节点只有一条箭线引出
　　D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线
　　E．单目标网络计划只有一个起点节点和一个终点节点

　　【正确答案】ADE

　　【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。参见教材P117、119

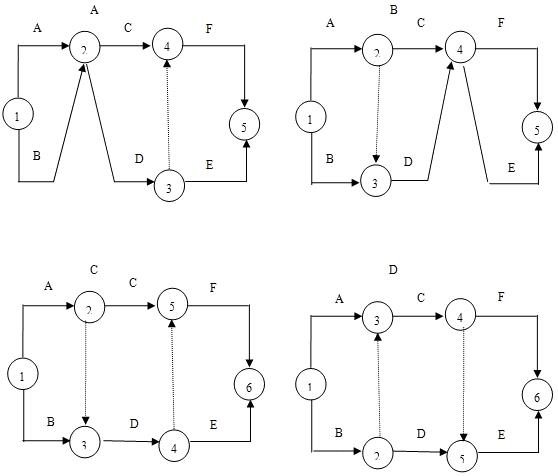

　　例题3：某分部工程各工作之间的逻辑关系如下表所示。根据该逻辑关系表绘出的正确网络图是（　）。

　　A．A图
　　B．B图
　　C．C图
　　D．D图

　　【正确答案】C

　　【答案解析】按双代号网络计划的绘图规则即可得出正确答案为C．参见教材P117、119

　　例题4：工程双代号时标网络计划中，某工作箭线上的波形线表示（　）。
　　A．该工作的自由时差
　　B．该工作的总时差
　　C．该工作与其紧前工作之间的时间间隔
　　D．该工作与其紧前工作之间的时距

　　【正确答案】A

　　【答案解析】双代号时标网络计划中箭线上的波形线表示工作的自由时差。参见教材P119

　　例题5：下列关于网络计划的说法，正确的是（　）。
　　A．一个网络计划只有一条关键线路
　　B．一个网络计划可能有多条关键线路
　　C．由关键工作组成的线路称为非关键线路
　　D．网络计划中允许存在循环回路。

　　【正确答案】B

　　【答案解析】在网络计划的各条线路中，总的工作持续时间最长的线路称为关键线路，关键线路可能有一条也可能有多条。线路的工作持续时间小于关键线路的称为非关键线路，非关键线路上也可能存在关键工作。根据网络计划的绘制规则，网络计划中不允许存在循环回路。根据上述分析，只有选项B的说法正确。参见教材P119.
