例题1：某工程双代号网络计划如下图所示（单位：天）。该网络计划的关键线路为（　）。

　　A．①→③→⑤→⑥
　　B．①→③→④→⑤→⑥和①→②→③→④→⑤→⑥
　　C．①→②→⑤→⑥和①→②→③→④→⑥
　　D．①→②→③→⑤→⑥

　　【正确答案】B

　　【答案解析】按工作计算法可知，总工期为14天，关键线路为：①→③→④→⑤→⑥和①→②→③→④→⑤→⑥两条。参见教材P128.

　　例题2：[背景资料]某施工企业与业主签订了某工程的施工承包合同。经监理工程师审核批准的施工进度计划如下图所示（时间单位：天）。

　　根据上述背景资料，回答下列第1～4小题：

　　第1小题：双代号网络图中虚箭线表示（　）。
　　A．资源消耗程度
　　B．工作的持续时间
　　C．工作之间的逻辑关系
　　D．非关键工作

　　【正确答案】C

　　【答案解析】在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要用虚箭线。虚线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源。
　　在双代号网络图中，任意一条实箭线都要占用时间、消耗资源。参见教材P116.

　　第2小题：监理工程师审核批准的施工进度计划工期是（　）天。
　　A．210
　　B．245
　　C．280
　　D．300

　　【正确答案】D

　　【答案解析】本题实质就是计算该网络计划的工期。计算得到的最早开始时间、最早完成时间、最迟开始时间、最迟完成时间、总时差和自由时差。由图可知计划工期是300天。由于该网络计划图较简单，也可以分别计算四条线路的持续时间，关键线路的长就是计划工期。参见教材P127.
　　工期泛指完成任务所需要的时间，一般有以下3种；
　　（1）计算工期，根据网络计划时间参数计算出来的工期，用T_c表示；
　　（2）要求工期，任务委托人所要求的工期，用T_r表示；
　　（3）计划工期，根据要求工期和计算工期所确定的作为实施目标的工期，用T_p表示。
　　网络计划的计划工期T_p应按下列情况分别确定：当已规定了要求工期T_r时，T_p≤T_r ；当未规定要求工期时，可令计划工期等于计算工期，T_p＝T_r 。

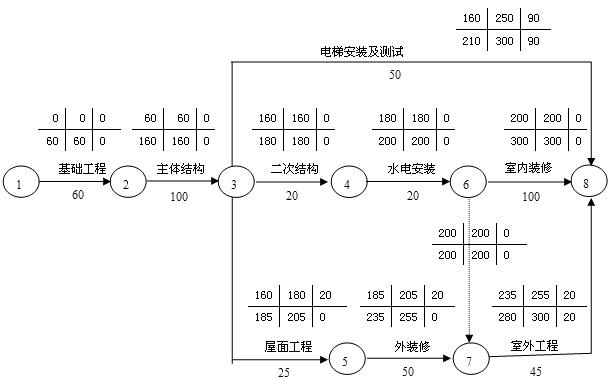

　　计算过程见下图所示：

　　第3小题：上述施工网络计划中，外装修作业的最早开始时间和最迟开始时间分别是（　）。
　　A．185和205
　　B．185和235
　　C．205和235
　　D．235和255

　　【正确答案】A

　　【答案解析】参见第2小题解析。参见教材P127

　　第4小题：上述施工网络计划中，电梯安装及调试工作的总时差为（　）天。
　　A．30
　　B．60
　　C．90
　　D．120

　　【正确答案】C

　　【答案解析】参见第2小题解析。参见教材P127.

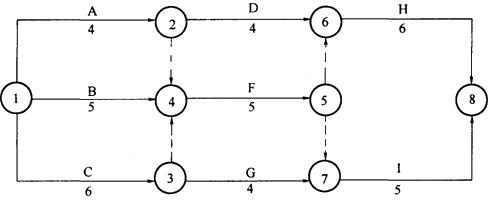

　　例题3：某分部工程双代号网络计划如下图所示，其中关键工作有（　）。

　　A．工作B
　　B．工作C
　　C．工作F
　　D．工作E
　　E．工作H

　　【正确答案】BCE

　　【答案解析】经计算，该网络计划的关键线路为C→F→H：参见教材P128.
