1Z203033 工程网络计划有关时间参数的计算（P126～139）

【确定双代号网络计划关键线路和计算工期的三种方法】

一、标号法确定双代号网络计划关键线路和计算工期

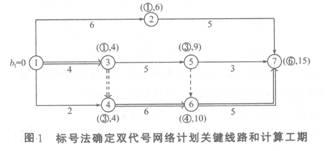

用标号法确定双代号网络计划关键线路和计算工期如图1所示。

具体步骤：

（1）网络计划起点节点的标号值为零（b1=0）。

（2）网络计划的其他节点的标号值b1=max{bi+Di-j}.

式中，bi为工作i—j的完成节点J的标号值；b1为工作i-j的开始节点i的标号值；Di-j为工作i—j的持续时间。

（3）对其他节点进行双标号（源节点，标号值），源节点就是确定本节点标号值的节点，如果源节点有多个，应将所有源节点标出。

（4）网络计划的计算工期就是网络计划终点节点的标号值。

（5）关键线路应从网络计划的终点节点开始，逆着箭线方向按源节点确定。

二、用对比法确定双代号网络计划关键线路和计算工期

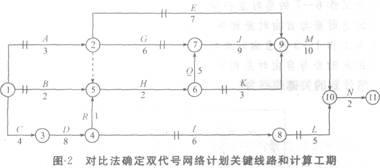

用对比法确定双代号网络计划关键线路和计算工期如图2所示。

具体步骤：

（1）总的原则是将起始于同一结点，归结于同一结点的若干条线路中较短的线路上的所有工作舍弃，仅保留最长的一条（或几条）线路。

（2）比较①→⑤，应将A和B工作舍弃。

（3）比较②→⑨，应将E．G和K舍弃。

（4）比较④→⑩，应将I和L工作舍弃。

（5）剩余的工作全部为关键工作，从而确定关键线路。

（6）某关键线路上的各工作持续时间之和为计算工期。

三、穷举法确定双代号网络计划关键线路和计算工期

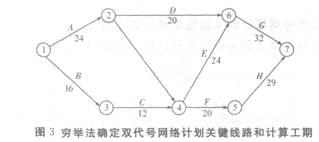

用穷举法确定双代号网络计划关键线路和计算工期如图3所示。

此方法适合线路条数较少的网络计划，其具体步骤如下。

（1）列举网络计划中的所有线路，图3中的线路有：

线路1①→②→⑥→⑦

线路2①→②→④→⑥→⑦

线路3①→②→④→⑤→⑦

线路4①→③→④→⑤→⑦

线路5①→③→④→⑥→⑦

（2）计算各条线路的持续时间，图3中的各条线路持续时间为：

线路1 24+20+32=76

线路2 24+24+32=80

线路3 24+20+29=73

线路4 16+12+20+29=77

线路5 16+12+24+32=84

（3）持续时间最长的线路就是关键线路，本例中的关键线路是：①→③→④→⑥→⑦。

（4）关键线路的持续时间即为计算工期。
