    一级建造师考试水利实务水流形态及消能方式

    2018-12-20 13:57 来源:建设工程教育网
    打印
    字体:

      一级建造师考试水利实务水流形态及消能方式,2018年一级建造师考试结束不久,就有许多小伙伴开始准备2019年一级建造师考试了,为了帮助大家高效备考2019年一级建造师考试,今天为大家整理了一级建造师考试水利实务水流形态及消能方式,希望对大家有帮助!

      1F411027 水流形态及消能方式

      一、水流形态

      从描述水流的不同角度出发,水流形态主要包括:恒定流与非恒定流、均匀流与非均匀流、层流与紊流、急流与缓流。

      1.恒定流与非恒定流

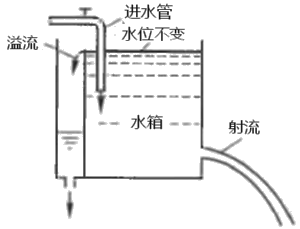

      (1)恒定流。流场中任何空间上所有的运动要素(如时均流速、时均压力、密度等)都不随时间而改变的水流称为恒定流,如图1F411027-1(a)所示。例如某一水库工程有一泄水隧洞,当水库水位、隧洞闸门保持不变时,隧洞中的水流的所有运动要素都不会随时间改变,即为恒定流。



    一级建造师考试水利实务水流形态及消能方式

      (a)恒定流

      在恒定流的情况下,任一空间点上,无论哪个液体质点通过,其运动要素都是不变的,运动要素仅仅是空间坐标的连续函数,而与时间无关。

      (2)非恒定流。流场中任何空间上有任何一个运动要素随时间而改变的水流称为非恒定流,如图1F411027-1(b)所示。例如上述水库工程泄水隧洞泄水时,如果水库水位逐渐降低,那么流量、流速会随之变小,此时隧洞中的水流即为非恒定流。



    一级建造师考试水利实务水流形态及消能方式

      (b)非恒定流

      图1F411027—1 恒定流与非恒定流示意图

      2.均匀流与非均匀流

      (1)均匀流。当水流的流线为相互平行的直线时的水流称为均匀流,如图1F411027-2所示。例如一引水渠,某顺直渠段中没有进出水(流量不变)、渠道横断面尺寸沿程不变,则该渠段内的水流即为均匀流,水面线为一直线,且与渠底坡线平行。

      均匀流的过水断面为平面,且过水断面的形状和尺寸沿程不变;均匀流中,同线上不同点的流速应相等,从而各过水断面上的流速分布相同,断面平均流速相等;均匀流在同一过水断面上各点测压管水头为一常数。



    一级建造师考试水利实务水流形态及消能方式

      图1F411027-2 均匀流示意图

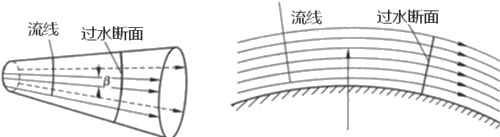

      (2)非均匀流。当水流的流线不是相互平行的直线时的水流称为非均匀流,如图1F411027-3所示。流线虽然平行但不是直线(如管径不变的弯管中的水流),或者流线虽为直线但不相互平行(如管径沿程缓慢均匀扩散或收缩的渐变管中的水流)都属于非均匀流。



    一级建造师考试水利实务水流形态及消能方式

      图1F411027-3 非均匀流示意图

      3.层流与紊流

      同一液体在同一管道中流动,当流速不同时,液体可有层流和紊流两种不同的流态。

      (1)层流:当流速较小,各流层的液体质点有条不紊地运动,互不混搀,该流动形态为层流,如图1F411027-4(a)所示。

      (2)紊流:当流速较大,各流层的液体质点形成涡体,在流动过程中互相混搀,该流动形态为紊流,如图1F411027-4(b)所示。实际工程中紊流是最为常见的流态,如闸后、跌水、泄水、水轮机中的水流均为紊流。



    一级建造师考试水利实务水流形态及消能方式

      图1F411027-4 层流与紊流示意图

      (a)层流;(b)紊流

      4.急流与缓流

      明渠水流中,可从水流所具有的动能和势能的对比,或从水流的流速与干扰波波速对比,将水流分为急流与缓流。

      (1)急流:当水深小于临界水深,佛汝德数大于1的水流,称为急流。急流表现形态为:当水流遇到障碍物时,只引起局部的水面变化,而这种变化不向上游传播,如图1F411027—5(a)所示。因此,当急流受到建筑物或其他障碍物作用时,其干扰作用只影响下游,不影响上游。

      (2)缓流:当水深大于临界水深,佛汝德数小于1的水流,称为缓流。缓流表现形态为:当水流遇到障碍物时,障碍物对水流的干扰可向上游传播,表现为上游的水位壅高,如图1F411027—5(b)所示。



    一级建造师考试水利实务水流形态及消能方式

      图1F411027-5 急流与缓流示意图

      (a)急流;(b)缓流

      1-障碍物;2-涌浪

      二、消能方式

      修建闸、坝等泄水建筑物后,下泄的水流往往具有很高的流速。动能比较大,为了减小对下游河道的冲刷,采取的消能方式有:底流消能、挑流消能、面流消能、消力戽消能。

      1.底流消能

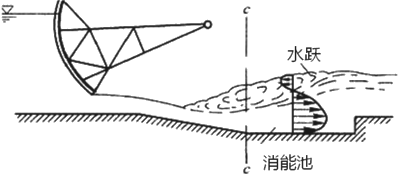

      图1F411027-6所示,是利用水跃消能,将泄水建筑物泄出的急流转变为缓流,以消除多余动能的消能方式。它主要是靠水跃产生的表面旋滚与底部主流间的强烈紊动、剪切和掺混作用。

      高流速的主流在底部。该法具有流态稳定、消能效果较好,对地质条件和尾水变幅适应性强以及水流雾化很小等优点,多用于低水头、大流量、地质条件较差的泄水建筑物。但护坦较长,土石方开挖量和混凝土方量较大,工程造价较高。该法对地质条件的要求较低,既适用于坚硬岩基,也适用于较软弱或节理裂隙较为发育的岩基。



    一级建造师考试水利实务水流形态及消能方式

      图1F411027-6 底流消能

      2.挑流消能

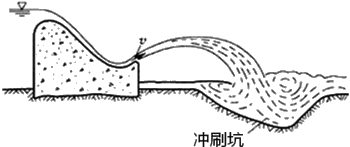

      图1F411027-7所示,利用溢流坝下游设置挑流坎,把高速水流挑射到下游空中,然后扩散的掺气水流跌落到坝下游河道内,在尾水水深中发生漩涡、冲击、掺搅、紊动、扩散、剪切,以消除能量。但跌落的水流仍将冲刷河床,形成冲刷坑,在冲刷坑中水流继续消能。适用于坚硬岩基上的高、中坝。



    一级建造师考试水利实务水流形态及消能方式

      图1F411027-7 挑流消能

      3.面流消能

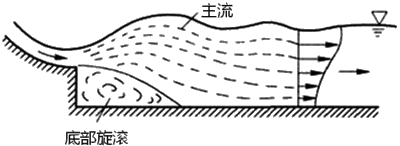

      图1F411027-8所示,当下游水深较大且比较稳定时,利用鼻坎将下泄的高速水流的主流挑至下游水面,在主流与河床之间形成巨大的底部旋滚,旋滚流速较低,避免高速水流对河床的冲刷。余能主要通过水舌扩散、流速分布调整及底部旋滚与主流的相互作用而消除。高流速的主流位于表层。适用于中、低水头工程尾水较深,流量变化范围较小,水位变幅较小,或有排冰、漂木要求的情况。一般不需要作护坦。



    一级建造师考试水利实务水流形态及消能方式

      图1F411027-8 面流消能

      4.消力戽消能

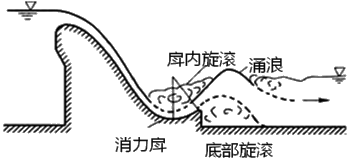

      图1F411027-9所示,是利用泄水建筑物的出流部分造成具有一定反弧半径和较大挑角所形成的戽斗,在下游尾水淹没挑坎的条件下,形不成自由水舌,高速水流在戽斗内产生激烈的表面旋滚,后经鼻坎将高速的主流挑至水面。并通过戽后的涌浪及底部旋滚而获得较大的消能效果。适用于尾水较深,流量变化范围较小,水位变幅较小,或有排冰、漂木要求的情况。一般不需要作护坦。



    一级建造师考试水利实务水流形态及消能方式

      图1F411027-9 消力戽消能
