2014年造价案例分析：管道计量与计价
下图是2014年造价案例分析，管道计量与计价的图示，本题的疑难点有两处，当然都集中在算量比较麻烦的伴热管这里。求解本题需求得出伴热管的长度，以及伴热管的弯头数量。
首先是伴热管长度部分：
水平面内的长度比较好理解，关键是立管部分，我们可以通过1-1断面图发现，近泵部分是没有伴热立管的，我们计算出的2.25-1.15就是远泵端的伴热立管长度。
从工艺上讲，伴热管可以完整的伴随主管部分，也可以不完整伴随，例如本题，伴热管在近泵端就没有再做垂直的立管部分，这样也是合理的。
然后是弯头部分：

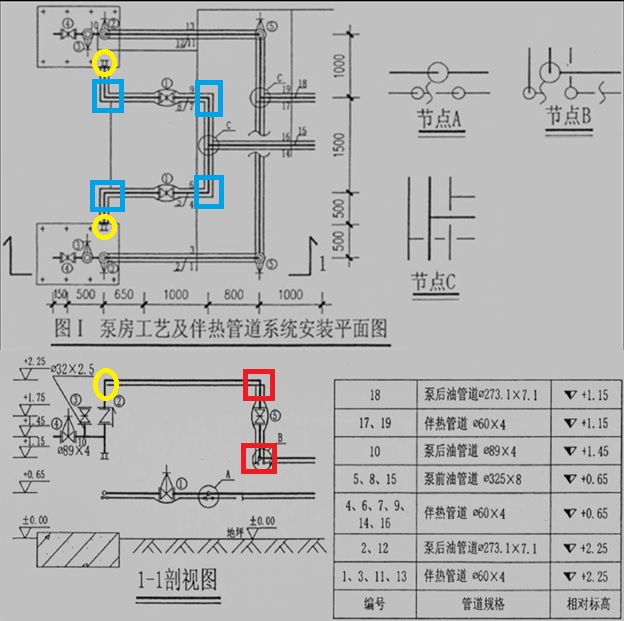

上图中，蓝色方框内均有两个弯头，红色方框内均有两个弯头，这些均能直接在平面、立面图中读取。
关键是黄圈中的弯头数量。从工艺上说，伴热管应当是循环式的，伴随主管的两条伴热管应当在端部形成U型循环。
我们可以看到：1和3，4和6，11和13，14和16号伴热管，形成了四个循环，即黄圈位置。也就是形成了四个U型。我们可以理解，四个U型部分，每一个U型需要两个弯头，故黄圈部分还应需要八个弯头。
