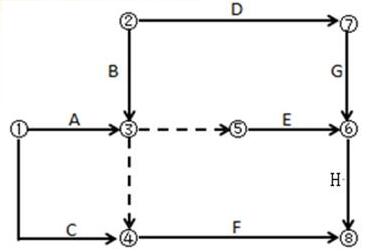

某工作双代号网络计划如下图所示，存在的绘图错误有（ ）
【多选题】
某工作双代号网络计划如下图所示，存在的绘图错误有（ ）
A.多个起点节点
B.多个终点节点
C.存在循环回路
D.节点编号有误
E.有多余虚工作
查看答案解析
【正确答案】ADE
【答案解析】本题考查的是网络图的绘制。选项A正确，①、②节点均为开始节点；选项D正确，G工作的开始节点编号大于结束节点编号，节点编号有误；选项E正确，③→⑤工作为多余虚工作。参见教材P118.
