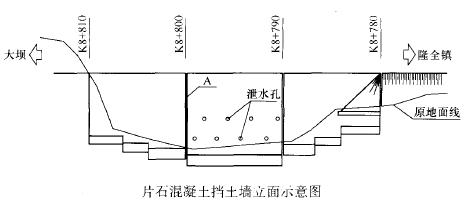

某施工单位承接了一段路基工程施工,其中K8+780~K8+810为C20片石混凝土重力式挡土墙,墙高最高为12m,设计要求地基容许承载力不小于0.5MPa。片石混凝土挡土墙立面如下图所示。挡土墙施工流程为:施工准备→测量放线→基槽开挖→验基→地基承载力检测→测量放线→搭脚手架→立模加固→浇筑混凝土并人工摆放片石→拆除模板交验→养护。
施工中,采用挖掘机开挖基槽,分段开挖长度根据现场地质情况确定。机械开挖至基底设计标高以上0.3m时,重新进行测量放线,确定开挖正确且不偏位的情况下改用人工清理基底,开挖至设计标高后,用蛙式电动夯将基底夯实,使压实度达到90%以上,检测基底承载力,发现部分基底承载力为0.45MPa。地下水对该基槽无影响。
模板采用钢模板分片拼装后,再按设计位置分段拼装,模板在安装前进行了打磨、并刷脱模剂。每段拼完后,四边挂线调整模板直顺度,符合质量要求后固定。施工单位采用拌和站集中拌制混凝土,搅拌运输车运输混凝土,混凝土到达现场后,通过溜槽灌注,混凝土自由落体高度不大于2m。采用插入式振动棒振捣密实。混凝土分层浇筑,每层混凝土浇筑完成后,加填一层片石。片石在填放前用水冲洗干净,片石的强度不小于30MPa,片石的最大尺寸不大于结构最小尺寸的1/4,最小尺寸不小于15cm。施工单位在施工中注重控制片石投放质量,保证了净间距不小于15cm,片石与模板间的净间距不小于25cm,片石体积不超过片石混凝土总体积的30%。
拆模在混凝土强度达到2.5MPa进行,同时考虑拆模时混凝土的温度(由水泥水化热引起)不能过高。模板的拆除顺序遵循先支先拆、后支后拆的原则进行。拆模后,混凝土表面局部出现蜂窝缺陷,但确认施工过程中未出现漏浆及模板变形、跑模现象。
本题知识点:公路工程项目施工管理,
1) 判断挡土墙位于路基左侧还是右侧,并说明理由。写出图中构造A的名称。
【正确答案】 挡土墙位于路基左侧,因为立面图中从左到右里程是由大到小(或:当人站在挡土墙起点桩号K8+780向挡土墙终点桩号K8+810看时,挡墙位于人的左侧)。构造A为沉降缝与伸缩缝。
【答案解析】
本题知识点:挡土墙,公路工程项目施工管理(历年真题)
2) 提出该项目基底承载力不能满足设计要求时的工程处理措施。
【正确答案】 (1)超挖换填水稳定性好、强度高的材料;(2)掺加水泥、石灰等进行土壤改良;(3)增大压实功,提高压实度;(4)设置片石混凝土等扩大基础。
【答案解析】
本题知识点:挡土墙,公路工程项目施工管理(历年真题)
3) 指出片石混凝土浇筑与拆模中的错误并改正。
【正确答案】 “片石体积不超过片石混凝土总体积的30%”错误,应为“片石体积不超过片石混凝土总体积的20%”。
“模板的拆除顺序遵循先支后拆、后支后拆的原则进行”错误;应为“模板的拆除顺序遵循先支后拆、后支先拆的顺序进行”。
【答案解析】
本题知识点:挡土墙,公路工程项目施工管理(历年真题)
4) 分析混凝土表面局部出现有蜂窝缺陷的可能原因。
【正确答案】 混凝土表面局部出现有蜂窝缺陷的可能原因有:(1)振捣设备选择不合理;(2)过振;(3)漏振(欠振);(4)材料计量不准确;(5)拌和不均匀(拌和时间不够);(6)混凝土配合比设计不合理。
【答案解析】
本题知识点:挡土墙,公路工程项目施工管理(历年真题)
5) 除测量工与实验工外,写出该挡土墙施工还需要配置的技术工种。
【正确答案】 架子工、模板工、混凝土工、机修工、电工。
【答案解析】
本题知识点:挡土墙,公路工程项目施工管理(历年真题)
