某医院病房楼，地下1层，地上6层，局部7层，屋面为平屋面。首

2019-01-03 10:05　　来源：建设工程教育网　　字体：大小　　打印

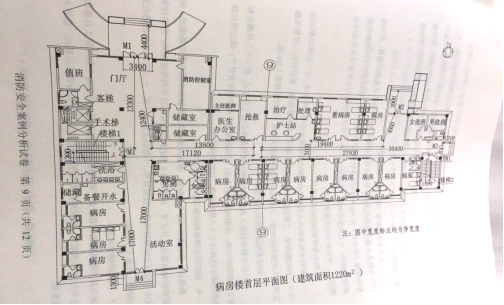

某医院病房楼，地下1层，地上6层，局部7层，屋面为平屋面。首层地面设计标高为±0.0000m，地下室地面标高为－4.200m，建筑室外地面设计标高为－0.600m.六层屋面面层的标高为23.700m，女儿墙顶部标高为24.800m；七层屋面面层的标高为27.300m.该病房楼首层平面示意图如图所示。该病房六层以下各层建筑面积均为1220㎡.图中⑨号轴线东侧地下室建筑面积为560 ㎡，布置设备用房。中间走道北侧自西向东依次布置消防水泵房、通风空调机房、排烟机房，中间走道南侧自西向东依次布置柴油发电机房、变配电室（使用干式变压器）；⑨号轴线西侧的地下室布置自行车库。地上一层至地上六层均为病房层，七层（建筑面积为275 ㎡）布置消防水箱间、电梯机房和楼梯出口小间。地下室各设备用房的门均为乙级防火门，各层楼梯1、楼梯2的门和地上各层配电室的门均为乙级防火门，首层M1、M2、M3、M4均为钢化玻璃门，其他各层个房间的门均为普通木门。楼内的M1门净宽为3.4m，所有单扇门净宽均为0.9m，双扇门净宽均为1.2m.该病房楼内按规范要求设置了室内外消火栓系统、湿式自动喷水灭火系统、火灾自动报警系统、防烟和排烟系统及灭火器。疏散走道和楼梯间照明的地面最低水平照度为6.0Lx，供电时间1.5h.

根据以上材料，回答下列问题（共24分）

1.该病房楼的建筑高度是多少？按《建筑设计防火规范》（GB50016）分类，属哪类？地下室至少应划分几个防火区？地上部分的防火分区如何划分？并说明理由。

建筑高度24.3米，七层局部高出辅助用房的面积未超过平面层面积的1/4，因此局部不计入建筑高度，此建筑高度超过24米，是医疗重要公共建筑，因此为一类高层公共建筑。

地下室面积为1220平方，民用建筑地下防火分区面积500平方，设了自喷面积增加一倍，设备用房面积为1000平方，本情景描述将地下室使用性质为汽车库与设备用房，设备用房为560平方，可划分为一个防火分区，汽车库为另外一个防火分区，理由：划分防火分区应遵循同一建筑物内，不同危险区域之间，不用用户之间，办公和生产车间之间，应进行防火分隔处理。

地上部分每层建筑面积1220平方，按照一类高层民用建筑的防火分区要求，每个防火分区不超过1500平方的面积划分，地上部分一到六层至少应划分一个防火分区。

2.指出图中抢救室可用的安全出口，判断抢救室的疏散距离是否满足《建筑设计防火规范》（GB50016）的相关要求，并说明理由。

一类高层医疗公共建筑，安全疏散距离应该两安全出口之间满足24米，袋形走道和尽端满足12米。加了自喷增加25%，各自应为30米和15米，是正确安全疏散距离。图中M1.M2可以做抢救室安全出口。理由如下：

抢救室位于两安全出口之间，到M1的图距为13800+12400=26.2小于30米。抢救室到M2的图距19400+4950=24.35 小于30米。抢救室到M3图距30400=30.4米，大于30米。疏散距离大于30米，抢救室到M4图距13800+1700=30.8，大于30米。M3.M4不可以做安全出口

3.指出该病房楼的地下室及首层在平面布置和防火分隔方面的问题，并给出正确做法。

变配电室、消防水泵房、均未直通安全出口，乙级防火门，正确做法，应直通安全出口（封闭楼梯间），将门更换为甲级防火门。

空调机房，排烟机房，柴油发电机房，均为乙级防火门，应全部更换为甲级防火门。

消防控制室开向建筑内的门应使用乙级防火门，不应使用普通木门。应进行更换。

4.指出该病房楼在灭火救援设施和消防设施配置方面的问题，并给出正确做法。

该病房楼为一类高层公共建筑，未见设置消防电梯，正确做法：设置消防电梯并直通地下室。

该病房楼的兆度为6lx错误，正确做法，更换楼梯间照明灯具，地面兆度达到10lx.

未见建筑外墙设置消防救援窗口，未见题目中提及消防救援场地，消防车通道等系列知识点。本建筑为高层建筑，相关消防救援设施都应进行设置。

5.指出图中安全疏散方面的问题，并给出正确做法。

本建筑为一类高层公共建筑，应使用防烟楼梯间，正确做法，将本题中的楼梯间，均改为防烟楼梯间。

民用建筑的疏散门，均为向疏散方向开启的平开门，M3，M4，开启方向错误，正确做法，应改为向疏散方向开启的平开门。

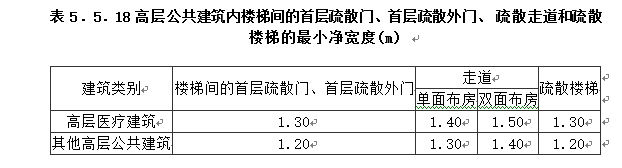

本建筑为一类高层医疗建筑，建筑设计防火规范5.5.18规定的高层医疗建筑的首层疏散门，首层外门的最小净宽度为1.3的规定。
