沈阳万丽城大厦工程

2010-02-26 16:27    【  【打印】【我要纠错】

  工程概况

  该工程位于沈阳市和平区南五马路的黄金地段上。该建筑物共20层,每层建筑面积为960㎡,空调面积为672㎡,建筑总面积达20000㎡.其一、二层为大堂、咖啡厅,三——十五层为商用写字间,十六——十九层为客房、二十层为办公楼。

  技术参数:(略)严格遵守《采暖通风与空气调节设计规范》(GBJ19-87)

  空调系统分析

  针对本工程实际情况,打破以往常规的空调方案——大型中央空调系统,而采用中、小型的商用中央空调系统进行分别控制。因为“小”所以布置与控制起来更加方便和灵活,这是本工程在设计方面的独特之处。

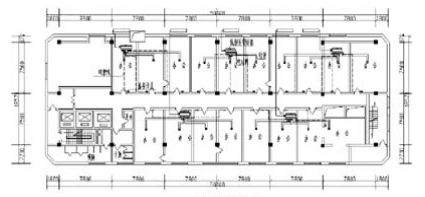

  一、二层:冬季:采暖以锅炉作为主要热源,室内机为风机盘管。以Enlighten系列低静压管道机用电加热的方式辅助采暖。管道机的空气循环方式采用新风加回风形式——从室外引一新风管道接到管道机回风口。在新风管道上加一电加热片将新风进行热处理后送入室内,这样实际上,低静压管道机在作用上相当于一个新风机组,但不同的是它的造价远远低于新风机组。并且新风的引入使各场所的空气新鲜度和卫生标准得以保证。夏季:以2台开利Aquasnap系列30RA033型涡旋式风冷冷水(热泵)机组和Enlighten系列风冷冷水机组共同作为冷源实现夏季空调制冷,并且在过渡季节采暖。在二层,我们将管道机的两个软管送出风量合为一个条形风口送出,这样可以更好的与装修配合。(见图1)

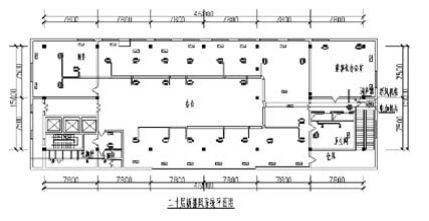

  三-十九层:三-十九层均为单独的写字间,因房间使用者不定,使用时间不定,所以各房间必须单独控制。因为原建筑已有采暖设施所以我们的空调设备只需考虑夏季制冷。综合以上各方面,各房间我们均选用低静压管道进行空调制冷,管道采用铝箔软管,其优势在于柔软性好,伸缩性较好,重量轻,连接方便,造价低。每个软管上均设有电动调节阀。(见图2)该方案在保证空调效果的前提下可为用户节省大量投资。写字间不同的使用者可自付电费,自行控制空调。

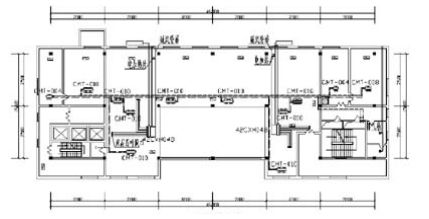

  二十层:外机选用2台30RA021风冷冷水机组作为冷源。热源与一、二层合用锅炉。空调方式采用新风加风机盘管形式。新风接到风机盘管的出风口处,这样风机盘管与新风管同用一个风口,可节省初投资且风口更易布置以达到不影响室内装修。新风的引入保证了室内空气的质量。风系统图见图3。新风干管上设有消音器可以满足室内的噪音要求。

  管道布置

  空调水系统采用闭式循环系统,冷冻水系统为同程式,保证了水力平衡。供回水坡度为0.003冷凝水坡度为0.01。立管最高处设有放气阀,系统最低处设有泄水阀。空调供回水管及凝结水管均采用镀锌钢管。空调水管在支吊架处的支撑点均采用硬木垫,木垫厚度同保温层,木垫要先用热沥青煮熬。

  外机体积较小,布置在建筑物背面墙上,外机外表美观,排列整齐,不影响建筑物外观。为了避免空调病的产生,确保空气卫生要求,一、二、二十层均设送新风与排风,且为维持室内正压,排风量为送新风量的80%。各风口布置均与装修配合一致,不影响室内装修。

  总结评价

  该工程是沈阳市入冬以来的第一个大工程,承包公司的设计理念新颖、工程安装质量高,该系统也即将投入运行。
