第一部分项目设计实施指导思想
一、CCTV系统集成商的选择
1、应有集成化系统中的一项或几项产品、或系统中大多项数产品的直接代理；
2、不但具备供货能力、施工资质，而且具备培训、开发维护等技术支持能力；
3、具备丰富的工程经验、较好的工程业绩。在正式施工前，具备实施方案的各子系统及其集成模拟安装、测试及演示手段，保证具备各子系统以及系统集成的技术实力，做到业主放心；
4、拥有CCTV系统产品的专家，具备一定的科技实力，具有技术领先性，能掌握技术前沿的硬件、软件，保证系统的升级换代能力。
5、具备现场各类机电设备的调试指导能力，保证弱电、强电系统的统一配合开通。
6、具备独立测试、集成系统的能力，保证系统的具体技术参数和总体质量。
7、系统集成商首先要熟悉各子系统产品，这种熟悉不能纸上谈兵，应该有实际的工程经验，能真正了解技术细节。从而能正确提出信息集成所需要的各项工作任务。
该项目是一项十分庞大的综合性系统工程，需要相应的技术专家对众多产品作评估和把握，需要一套行之有效的技术管理和施工管理的作业方法，在这样的工程中，实际的现场经验具有头等重要的意义，相信您不能将一项投资达数百万元以上的工程当作实验让没有经验的人去做。
同时，系统集成商能面对现场的需要解决各种各样的实际应用问题，去满足综合管理方面的需要。应倾注全力向业主提供一套完整、全面的、最佳的整体解决方案，是对系统集成商的基本尺度和要求，而不应只关注于推销某种弱电产品，只有这样作为弱电系统总承包者，他的做法才会客观和公正，他才能得到众多供货厂家的支持，也才会得到业主的信赖和委托。
总之，可以这样说，业主的资金加上一个优秀的弱电总包商采是一个成功的智能建筑集成化系统的保证。
二、弱电系统产品的选择
1、注重产品供应商的技术服务、工程服务和售后服务的素质和能力。
2、确认产品本身的先进性和成熟性，是否采用当今正在发展的、主流的技术，是否可靠成熟等等。
3、一定要确保所选产品是真正开放的系统，即具有和外部世界交换数据的能力。这一点对系统集成来说有决定性的意义。
4、在系统集成工程开展时，作为系统集成商应负全面的责任，他们应将已经掌握的各种接口资料，向业主，设计院和建设者提出客观的参考意见。他们应向所有子系统供货商提出系统集成方案关于实现数据通讯的技术要求，由各子系统供货商承担责任，提供关于通讯接口的技术资料。他们应和各子系统供货商建立融洽的合作关系，因为集成系统和各子系统通讯接口的设计、技术开发和调试完成，取决于各子系统的本身的正常开通及现场数据地址的组织和编程，这种合作关系是极为重要的。
三、项目集成技术在业主管理中的思想体现
采用先进的概念、技术和方法，注意结构、设备、工具的相对成熟，既反映当今的最先进技术水平，又能保证系统功能在未来若干年内占主导地位。同时，面向实际应用、注重实效，坚持实用、经济的设计实施指导思想，充分考虑到保护系统投资的长期效应、及随着技术进步系统功能不断扩展的需求，以最先进、科学的方法和最经济、合理的投资，保证系统据具备高标准的开放性、扩展性，实现系统将来的扩展和维护，从而有效保护业主的初期投资。
坚持高起点，充分利用目前最先进成熟的系统设备及集成技术，总体优化，稳步推进，保证系统在未来一定时期内的先进性；并适应当代信息技术迅猛发展的要求，全面考虑功能扩容性、技术升级性，以获取最大经济效益及社会效益。
系统建成后，最后一个环节———管理阶段才刚开始，管理不是传统的管理，而是综合管理，只有最终实现数字化和科学化的综合管理，才能实现系统建设的最终目的，即高效利用系统内部可见或不可见资源，提高竞争生存力。
第二部分总体设计原则
一、先进性
现代信息技术的发展，是现代科学技术发展中最活跃的领域，新产品、新技术层出不穷。每一个新技术的出现都对我们的工作方式产生极大的影响，对我们工作效率的提高起到极大的推动作用。因此本系统必须采用最先进的技术和设备，这一方面反映了系统所具有的先进水平，又使得系统具有强大的发展潜力。同时，由于本系统是一项实际使用的工程，因此其技术和设备又必须是相对成熟的。所以，在投资费用许可的情况下应当充分利用现代最新技术、最可靠的成果，以使该系统在尽可能长的时间内与社会发展相适应。从长期的观点看，这也是最节省经费的。
二、可靠性
必须考虑采用成熟的技术与产品。在设备选型和系统的设计中各方面都尽量减少故障的发生。
三、可维护性
我们认为可维护性是当今应用系统成功与否的很重要的因素。这里的可维护性包含二层含义：易于故障的排除；日常管理操作简便。
四、安全性
随着科学技术的高速发展和社会进步，各种违法犯罪分子、境外敌对分子的作案手段也不断翻新，因此，对系统安全的考虑，应当足够重视。如果不采取有效措施，系统的安全将会受到损害。因此，必须采取多种手段防止各种形式与途径的非法破坏。
五、整体性
系统的整体性，涉及到方方面面，对于本系统这样的工程必须对这些因素统筹考虑，以构成一个有机的防盗报警监控系统。
六、应用性
设计本系统，应首先考虑能满足功能要求和实际应用的需要。
七、开放性
为保证各供应商产品的协同运行，同时考虑到投资者的长远利益本系统必须是开放系统，并结合相关的国际标准或工业标准执行。
八、可扩充性
本系统考虑今后发展的需要，因而必须具有在系统产品系列。容量与处理能力等方面的扩充与换代的可能，这种扩充不仅充分保护了原有投资，而且具有较高的综合性能价格比。
九、规范性
由于本系统是一个综合性系统，在系统设计和建设初期应着手参考各方面的标准与规范，并且应遵从该规范各项技术规定，并做好系统的标准化设计与管理工作。
第三部分总体设计依据/指标
一、依据
甲方提供的酒店安防系统设计图纸
甲方提供的酒店建筑平面图
GA/T75-94《安全防范工程程序与要求》
GA/T74-2000安全防范系统通用图形符号
GB50198-94民用闭路电视监视系统工程技术规范
GBJ/16-83建筑电气设计技术规程
GB/T50314-2000智能建筑设计标准
JGJ/T16-92民用建筑电气设计标准
EIA/TIA—568A国际综合布线标准
沪公技防（2002）004号硬盘录象机通用技术条件（试行）
《上海市社会公共安全技术防范管理办法》[上海市人民政府令第93号]

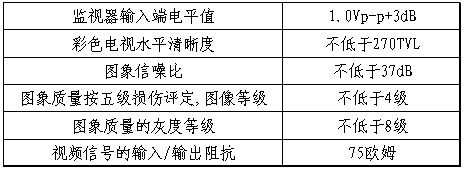

二、指标
硬盘录象机、显示器、实时监视器彩色电视水平清晰度≥240TVL
录象回放≥220TVL
第四部分总体设计方案
一、概述
现根据甲方有关图纸资料及上海市公安局技防办之要求，对甲方设计安装闭路电视监控系统。它使物业管理人员通过本系统可以实时直观的掌握现场情况和记录事件，及时发现并避免可能发生的突发事件，并通过硬盘录像设备进行记录取证。为购物中心的安全与管理提供保障。我公司根据技防规范及规定，精心为甲方设计了此套电视监控方案。
电视监控系统是用现代化科学技术来建设完善的安全防范体系，是一种主要以预防和监视为主的内部封闭型监控管理网络，它可在规定范围内通过有线方式传输各种图像信号，实行远距离监控，及时发现并处理问题。我们对甲方的主要出入口、主要通道、收银、商场区域等重要部位设置摄像机监控系统。使电视监控系统在静音运行的同时快速捕获目标，便于保安人员能直接掌握现场情况，及时发现避免发生突发性的恶性事件。
目前，闭路电视监控系统已在现代化楼宇内被广泛使用。在安防工作中取得良好的社会效果。结合甲方实际使用情况，我们对闭路电视监控系统作出如下设计：
二、系统组成
系统前端摄像机主要由彩色半球摄像机、黑白半球摄象机以及有云台的彩色一体化摄像机组成，系统终端通过硬盘录像机实现图像的处理、记录以及对云台的控制。
系统前端设置彩色半球摄像机14台、黑白半球摄象机7台以及彩色一体化摄象机6台用于图象的捕捉，终端设置1台16路、1台12路实时硬盘录像机用于图象数据的处理、存储，2台19寸纯平显示器用于画面的单画面、多画面显示，所有监控画面通过硬盘作单画面、群组切换、自动巡视用。并配置一台视频矩阵将视频输出到电视墙显示。系统配置的彩色摄像机采用半球罩安装，考虑了逆光现象，并要求甲方保证夜间工作时满足摄像机的基本照度。
三、传输及布线系统（现场摄像系统到控制中心）
（一）、传输系统的最佳选择
良好的视频传输设计是CCTV监控系统中非常重要的一部分。
如果一套建设好的系统选用的都是能够产生或处理高质量画面的数字摄像机、镜头、监视器、数字录像机，但是没有良好的传输系统，最终在监视器上看到的图像将无法令人满意。根据“木桶法则”，最终的图像质量将取决于整个系统中最差的一环；而这最差的一环往往就是传输系统。系统的设计人员和安装人员必须根据实际需要选择合适的传输方式、高质量的传输线缆和设备、并按专业标准进行安装，才能达到理想的传输效果。
系统的传输方案一般是由工程商确定的，但很多工程商的知识面可能不够宽，可能会缺乏一些设计和优化系统所需的常识；这样的工程商能完成什么样的传输系统呢？结果可想而知：传输系统成了整个系统中最薄弱的一环，使整个系统的性能指标受到严重影响，摄像机、镜头、监视器和录像机的优秀性能无法得到充分的发挥。视频信号一般采用直接调制技术、以基带频率（约8MHz带宽）的形式传输，最常用的传输介质是同轴电缆。同轴电缆是专门设计用来传输视频信号的，其频率损失、图像失真、图像衰减的幅度都非常小。随着时代的发展，人们对CCTV监控系统可靠性及工作效能的要求越来越高
（二）、传输线缆的最佳选择
安全防范系统的传输线缆选型，根据系统各部分的不同功能要求分别采用不同规格的线缆。
前端摄像机的视频信号的传输，采用监控专用的SYV-75欧姆系列同轴电缆。常用型号为SYV-75-5；距离较远时，需采用SYV-75-7的同轴电缆。配置有电动云台、电动镜头的摄像装置，需在现场安装遥控解码器。现场解码器与控制中心的视频矩阵切换主机之间的传输线缆，采用2芯屏蔽通信电缆（RVVP）或3类双绞线UTP，每芯截面积为0.3m㎡～0.5m㎡.
防盗报警及声音监听系统：
采用4芯屏蔽通信电缆（RVVP）或3类双绞线UTP，每芯截面积为0.5m㎡.
（三）、传输线缆的线管布置安装
1.室内线管安装
室内线路的布线设计和施工应以短捷和安全可靠为原则，并尽量减少与其它管线的交叉跨越，避开环境条件恶劣的场所，以便于施工维护。施工时要遵守下列规定。
1）。线缆保护管
传输线路采用绝缘导线时，应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线，优选PVC电线管。
报警线路应采取穿PVC电线管/金属管保护，并宜暗敷在非燃烧体结构或吊顶里，其保护层厚度不应小于3cm.当必须明敷时，应在金属管上采取防火保护措施，一般应采用壁厚大于25mm的硅酸钙筒或石棉、玻璃纤维保护筒。
布线使用的非金属管材、线槽及其附件采用不燃或阻燃材料制成。
敷设在多尘或潮湿场所的电线保护管，管口和管子连接处，均应作密封处理（加橡胶垫等）。
当管子长度每超过45m无弯曲、每超过30m有一个弯曲、每超过20m有2个弯曲、每超过12m有3个弯曲时，应在便于接线处装设接线盒。
在吊顶敷设各类管路和线槽时，应采用单独的卡具吊装或用支撑物固定。线槽的直线段每间隔1.0m～1.5m设置吊点或支点。在线槽接头处、距接线盒0.2m处、线槽走向改变或转角处等部位也应设置吊点或支点。
建筑物内横向布放的暗管管径不宜大于G25，天棚里或墙内水平、垂直敷设管路的管径不宜大于G40.穿线管的弯曲半径，穿放线缆时不小于线缆外径的10倍，在穿放普通导线时不小于导线外径的6倍。
2）。线缆走线
弱电线路的电缆管道/竖井最好与强电电缆的管道/竖井分别设置，如受条件限制必须合用时，弱电和强电线路应分别布置在管道/竖井两侧。两者间距离应在30cm以上。
管内或线槽的穿线，要求在穿线前管内无铁屑及毛刺，切断口应锉平，管口应刮光。
导线在管内或线槽内不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接。
传输线路采用耐压不低250V的铜芯绝缘多股电线，穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%.敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的50%.
不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。而系统中探测信号传输线、图象、声音复核传输线，不得与照明线/电力线同线槽、同出线盒、同连接箱安装。
墙壁电缆的敷设，沿室外墙面宜采用吊挂方式；室内墙面宜采用卡子方式。墙壁电缆沿墙角转弯时，应在墙角处设转角墙担。电缆卡子的间距在水平路径上宜为0.6m，在垂直路径上宜为1m.
导线敷设后，应对每个回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小20兆欧。防盗探测器传输线路应选用不同颜色的绝缘导线，同一工程中相同线路的绝缘导线颜色应一致，接线端子应有标号。
2、室外线管敷设
室外电缆或光缆线路的敷设有管道、直埋、架空和隧道缆线等途径，室外电缆线路的路径选择应以现有地形、地貌、建筑设施为依据，并按以下原则确定：
（1）线路应避开易使电缆受机械或化学损伤的路段，减少与其它管线等障碍物的交叉。
（2）线路应短直，安全稳定，施工维修方便。
（3）直埋电缆的埋深不得小于0.8m，并应埋在冻土层以下。紧靠电缆处应用沙或细土覆盖，其厚度应大于0.1m，且上压一层砖石保护。通过交通要道时，应穿钢管保护。电缆应采用具有铠装的直埋电缆，非直埋式电缆不得作直接埋地敷设。转弯地段的电缆，地面上应有电缆标示。
（4）管道电缆或直埋电缆在引出地面时，均应采用钢管保护。钢管伸出地面不宜小2.5m；埋入地下宜为0.3m～0.5m.
四、前端（现场）摄像系统
（一）、前端摄像系统安装位置
根据现场场景状况及监控范围，进行合理设备配置。根据大楼楼群内部结构、环境布局状况及安全监控管理需要，并考虑到与现场环境配合安装，系统设计安装如下：
内部区域：
由于此处为人员流动集中区域，考虑到单位形象问题，以及宽敞的区域场景，故选择全方位球型彩色一体化摄像机进行监视。所选爱谱一体化摄像机APG-22XP采用第三代数字信号处理技术，具备反应快捷的自动光圈功能，超级宽动态背光补偿、人工智能白平衡、动态移动检测功能使影象更清晰，以及对焦快速精确的变焦跟踪、一次自动聚焦、连续自动聚焦功能。配球型外罩，质地均匀，图像不畸变。全方位的数字球型旋转云台可以将商场宽敞的区域场景全部监控到，遇有可疑人物或事件，还可快速调整变焦镜头摄像机视角，近看远观，一目了然。一体化球机漂亮的外观具备一定的装饰效果，球形机隐蔽的特点不容易使一般人发现。
收银台：
监控范围较小，再考虑到收银台也是关键部位，故采用1套全方位球型彩色一体化摄像机进行监视即可满足现场监控，其具有较低的照度要求使其在光线较暗的场合仍可提供清晰的影像。
出入口、楼道口：
监控范围较小，故采用爱谱彩色半球摄像装置即可满足现场监控。小巧的外观能起到一定的隐蔽作用。
（二）、前端摄像系统选型
对监控系统的前端摄像装置来说，设备选型最关键的是要选用久经市场考验的、具备高度稳定可靠性能的器材。AIPU公司为著名的专业CCTV安防器材生产/供应商，拥有产品生产、市场销售、工程安装应用、技术支持及售前售后服务的完整体系。主要用户涉及全球金融系统、大厦、星级酒店、邮政、交通、政府、航空、工业、电力、公安系统等领域。
由于图像监控系统要求具备预防火灾监视功能，看到火灾情况，能够自动启动消防喷淋系统，所以摄像机需采用高灵敏度、高清晰度的摄像机；故本方案各种摄像装置全部采用AIPU公司的摄像机。
转动摄像装置（彩色一体化摄象机）主要采用AIPU的彩色一体化摄象机APG-22XP.
五、AIPUCCTV安防系统典型用户
（一）、国外部分客户名单
| 新加坡花园大酒店 | 监控系统 |
| 中国驻委内瑞拉大使馆 | 监控系统 |
| 朝鲜平壤机场 | 监控系统 |
| 美国安靠封装设备有限公司 | 监控系统 |
| 非洲赞比亚变电站 | 监控系统 |
（二）、国内主要客户名单
| 联华超市 | 监控系统 |
| 国家粮食储备库 | 监控系统 |
| 武警全国三级网 | 监控系统 |
| 上海松江大学城 | 监控系统 |
| 中原油田 | 监控系统 |
| 中国科技大学 | 监控系统 |
| 南钢集团 | 监控系统 |
第五部分 系统功能技术指标
一、前端摄象机
1、AIPU1/3“彩色半球摄像机
型号：APG-216
使用地点：出入口、楼道口、等处（14套）
1/3“CONYSuperCCD
最低照度：0.8Lux/F1.2
分辩率：420线
供电方式：直流12V
2、AIPU彩色一体摄像机
型号：APG-22XP
使用地点：内部各区域（6套）
1/4英寸SUPERHADCCD
水平清晰度：480线
最低照度：彩色0.2LuX/黑白0.02LuX
镜头：22倍光学变焦，10倍电子变焦
二、图像处理、纪录、显示系统
（一）、概述
早期的实时视频纪录系统一般使用卷到卷的录像带作为存贮介质。因为需要经常更换磁带卷，这种系统可靠性能差，容易损坏磁带。实时彩色盒式磁带录像机（VCR，以下简称录像机或盒式机）问世后，用户在取放磁带时才不必在接触到磁带本身。使用方便可靠。是一种强有力的图像纪录手段。增加报警触发录像和实滞录像功能后，这种设备开始变得越发使用了。不少监控系统都是在无人职守的状态下长时间运行的，系统录下的视频图形经常被用作逮捕和指控入侵者（包括小偷）的证据；因此，CCTV画面的录制和保存已经变得越来越重要。CCTV系统使用时滞录像的主要原因时希望一盒磁带能够使用尽可能长的时间，而不必频繁的更换盒带，但它的意义并不在于省钱，而在于其使用上的方便性：如果我们不想派人照看录像机，这种技术使得我们不必老跑回来换录像带，从而提高了我们的工作效率。同样适用一盘录像带，时滞录像机可录制的节目时间是常规录像机的几倍甚至几百倍；在无人职守的系统中，磁带也不会那么容易用完。
在画面质量方面，录像机的指标一直不高，因此成了CCTV系统中最为薄弱的一环。在纪录和回放高清晰度的电视画面时，磁带录像机无法满足高清晰度方面的需求。与SVHS带和HI-8带配用的新型录像机，在保持VHS和8mm带的基本格式的同时，大大提高了所录图像的画质和清晰度。使用新的录像格式和高清晰度的氧化铁磁带，现在我们可以得到400TVL的水平清晰度。这种清晰度可以用来做面部识别，也可以满足较重要的安全系统的需要。在标准的VHS制式中，亮度信息占用的频带为3.4到4.4兆赫；S-VHS将它的范围宽展为5.4到7.0兆赫。为提高图像颜色的纯度，我们将色度信号从亮度信号中分离出来，也防止出现颜色交叉或点干扰现象。这样一来，重影、多重轮廓、画面滚动等现象也会大大减少。分离后的色度信号（C）和亮度信号（Y）必须通过Y/C电缆传送到S-VHS或Hi-8制式的高清晰度监视器上。
近年来，视频录像技术的发展主要集中在录像机和摄录机的体积，制式，录像时间等方面。但是，在决定最终视频录像的质量方面，磁带同样起着十分重要的作用。录像带厂家一直在研究如何提高视音频节目的质量。在待机上涂敷改良型的磁记录材料，可以使图形的质量得到显著提高；即使经过长时间使用和多次回放后，图像也不会模糊。在安全系统中，很重要的一个工作就是选择合适的高质量录像带，使它的特性可以很好地与系统中的录像设备相匹配。
有些磁带录像机可以通过内置的RS-232接口与计算机通讯，已接受计算机的控制。录像机也可以通过这个端口反过来给计算机传送数据。因为RS-232接口可以实现双向数据传输，带有这种接口的实滞录像机最适合在大型安全系统中使用，这样，中心计算机就可以对录像机进行集中控制，并可借助录像机的转回信号了解他们的工作状态。对于大型的集成式安全系统，这一功能尤其重要——大型系统头绪繁多，要求严苛，如够没有这种功能，操作人员就可能需要花大量的时间去照顾那些录像机。既然录像机与计算机之间是通过RS-232接口通讯的，我们就可以用电话线或无线收发器来连接这两者。这样，计算机就成了一个远程指挥所，可以对录像机的各种功能进行遥控；切换到实时模式，选择延时比，停止，回放，录像，倒带，快进，搜索，暂停，步进等。无论操作者在中央控制室，马路对面的办公室，还是在行使的汽车中，都可以在弹指之间实现对录像机的控制。
硬盘录像：使用实时或时滞录像机，我们可以在录像带上顺序纪录几秒或几十个小时的视频信息。每盘录像带总计可以存贮成千上万幅图像，磁带录像系统有一个固有的缺点：当我们想再磁带上寻找某帧图像时，我们需要花相当长的时间才能找到；录像带显然无法适用于快速检索系统。好在现在我们已经有了高速视频图像存取系统。这种图像存取系统使用的是随机读写式的磁盘，而不再使用顺序读写式磁带。使用这种系统，我们可以快速的检索和定位某帧图像或某段图像，整个过程可能只需要几分之一秒到几秒。在实际应用中，有报警发生时，对应的摄像机画面会马上被记录下来；几秒钟之后，这些图像又被读出、打印，供远处的监视器察看。自这类应用中，所有任务都需要在数秒间完成。磁盘和光盘纪录系统可以很好的完成这一任务。用于存储视频图像的硬盘与计算机上的硬磁盘没有任何区别。硬盘录像机在录像时是逐帧纪录的，这一点看起来与磁带录像机有点类似；但硬盘录像机能够实现高速度的图像读写，这是磁带录像机无法做到的。硬盘录像的格式共有两种：一种直接采用计算机技术，在硬盘上存贮的是数字式的视频文件；另一种在硬盘上保存的是模拟的图像信息。
在计算机里面安装一块视频输入卡，在运行配套的软件，就可以将视频信号转换成数字信号，在编码后贮存到计算机的硬盘上。在模拟式硬盘录像机系统中。使用2.1G的硬盘可以存贮多达25万个画面，调用一幅画面只需要0.05秒。存贮同样多的视频图像，模拟式录像系统所需要的硬盘空间仅为数字式录像系统所需空间的五分之一。模拟式硬盘录像系统就是使用模拟磁信号将视频信号纪录到硬盘上的。这种硬盘每1/60秒转动一圈，因此每个磁道正好存贮一场画面，每1/30秒可以存贮一个完整的帧。
作为备份的一种形势，硬盘录像系统中的图像可以转录到标准磁带录像机上。可以全部转录，也可以转录一部分。硬盘录像系统中的任何图像都可以使用视频打印机打印出来。
数字式硬盘录像：与模拟式硬盘录像相比，这种技术需要多用5到10倍的贮存空间，图像读写时间也相应的增加5到10倍。但是随着计算机技术和互联网信息技术的飞速发展，数字式硬盘录像技术与计算机系统、网络系统相融合的时代就要来临啦。
（二）、图像处理、录像设备选型及技术指标
就记录和显示方式，在本次方案的设计中可以说是从多处着手。报警部分配有报警打印机；视频部分配有数字硬盘录像机。以下我就数字硬盘录像机进行以下简单介绍。
目前市场上的数字硬盘录像机大体可分为两种，即：嵌入式数字硬盘录像机和pc式数字硬盘录像机。前者造价较高，且实时性较差，但稳定性要较后者略好一些；随着后者的稳定性的不断提高，再加上具有实时性和低价位的优势，在市场上站的份额越来越多。因此，在此次方案中，我们推荐一款性能价格较好的国产数字硬盘录像机。
方案配置中可实现24小时实时录像，至少可保存7天的图像记录。如采用视频移动检测功能录像或其它的录像方式，可存储更长时间。
以下对其主要性能进行一下简单介绍：
16路数字硬盘录像机
主要功能：
H.264压缩格式
1/4/9/16/32/36路实时预览显示、录像、回放
适合实时与非实时任意组合的需要
强大的广域网功能
具备局域网、广域网的强大功能，可实现一对多、多对多的网络互传、监视、录像等功能，实现远程监看、广播报警、操作简便。
支持远程1-16路监看
支持远程录像、远程时间表录像
支持远程调阅所有主机录像资料及信息
支持远程关机、设置
支持远和撤布防
支持远程云台操作、预置点，远程预置及调用
支持LAN、WAN、DDN、PSTN、ISDN、ADSL、Internet
双重水印技术，彻底防止原始图象被篡改
硬盘、磁带机等多种备份方式
实时动态侦测，联动录像，报警联动
云台、镜头实时本地或远程控制、云台预置点设置
I/O控制，实现门禁、灯光等的实时开关
对烟感、门磁等外围设备的动态实时数据管理
具备断电报警，来电重启、防死机功能
支持多层次立体电子地图
支持电视墙及矩阵系统
自动锁屏功能
主要技术参数
视频参数
视频输入格式PALNTSC
视频编码格式H.264ASP硬压缩
视频分辨率768*576像素（高分辨率模式）
352*288像素（一般分辨率）
显示帧数16路全实时400帧/秒
录像帧数16路全实时400帧/秒
报警参数
报警输入32路（可扩展）
报警输出8路（可扩展）
视频报警多路软件可设
手动报警有
烟感报警有
红外报警有
报警接入类型标准（1-2KΩ）
综合参数
硬盘占用率80-300M/小时/路（带声音）
网络级联支持多级网络级联形成一个大型录像监视网
网络控制方式TCP/IP
DDN
ISDN（综合业务数字网）
PSTN（公共电话网络）
与同类产品比较
轻松支持网络录像；支持多路同时录像；分控实时录像。
第六部分供电电源及UPS电源系统
一、CCTV安全监控设备的供电电源
CCTV安全监控设备的电源分交流电和直流电两大类。
多数CCTV安全监控系统都使用220V交流电或24V交流电。当用电设备距离供电电源较远时，则最好使用220V-24V的变压器将电压降低后，再送到前端监控用电设备那里。
在CCTV监控设备的供电系统中，后备电源也是很重要的一个部分。当主电源发生故障或电压不足时，后备电源可以使设备保持正常的工作状态。不间断电源（UPS）是最常用的后备电源。系统中通常还配有浪涌保护器或功率调节装置（powerconditioning），以防止CCTV设备受外来电气噪声的影响。
安全监控系统的电源、后备电源、稳压器电源这些词听起来可能不那么激动人心，好象也不那么重要，但如果安全调设备的电源出现故障，后果却一定会是非常严重的。如果没有电源，不论多么先进的安全系统，都无异于零。因此，在安装CCTV安全系统时，绝对有必要确定哪些设备是系统运行的关键，以及在主电源出现故障时，应当如何给这些设备提供后备电源。
出于安全考虑，不少CCTV系统会采用以24V交流电源供电的设备，24V交流电不会引发任何电击事故。
不论是使用220V还是使用24V的交流电，都必须考虑电源到设备这段距离所产生的压降。
二、CCTV安全监控设备的配电系统
选择了正确的电源只不过是成功的一半。还有一件重要的事就是配电——这样才能将电能输送给现场的摄像机，云台，切换器，监视器等设备。事实上，安全系统中的多数故障都是不合理的布线和接地造成的。在这类“先天不足”的系统中，设计方面的错误往往表现为视频图像中的噪声和畸变。引起这些失真的原因有很多：
a）电压尖峰和串入系统内部的其它干扰；
b）不同视频信号之间的串扰；
c）交流电源线的噪声（如交流哼声）；
d）给负载提供的电压极不稳定。
这些干扰所造成的视频图像失真，设备误操作和各种古怪问题往往无规律可循，也不可预测，给寻找症源和解决问题带来很多困扰。
配电系统的主要作用是将主电源通过特定的电路径分配给各台安全设备。除了要满足安全设备的电气要求外，各类线缆还应符合工程所在地的防火规范和生产安全规范中的要求。电线和电缆的绝缘层，击穿电压等物理属性应当能够满足系统的电压，电流，功率和环境要求。为保障设备的正常工作。当安全设备单独从主电源处取电时，导线的直径应当够粗，以防止电源和用电设备之间出现明显的降压。然而，如果有多台设备同时从主电源处取电，而它们距电源的距离由各不相同的话，线径的计算将会变得非常复杂。
（一）、配电技术
在多数安全系统中，不同设备都是以串连方式挂到主电源线上的。各台设备在配电线上挂接的位置各不相同，因此它们得到的电压也由微小的差异。距离主电源越远，挂接点上的电压越低。连接在最后一个挂接点上的设备得到的电压最低。为使设备能够可靠地工作，所有设备（包括配电线末端的设备）得到的电压都不得低于其最低的额定电压。更进一步地，即使是在外部电源出现电压不足和断电时，设备也应当有足够的电压维持其正常工作。之所以要给系统配备UPS，这是最主要最直接得的原因。在规模较大的CCTV系统中，安全设备是通过链式配电网供电的。在使用链式配电线时，地线电平差将会使视频画面中出现非常明显的交扰条带。情况更严重时，在将地线电平不同的设备相连接时，当时就会造成设备损坏或人身伤害。为解决这一问题，应尽量采用光纤传送视频和控制信号，或在系统中加装隔离变压器和光纤耦合对。给安全设备供电的第二种配线技术是径向配电系统，又称为“星型接法”在这种系统中，每台设备都通过单独的电源线与主电源相连由于不同设备与主电源之间的距离不同，各设备的工作电压仍然有一定的差别。但这种差别可以通过选择适当直径的导线来缩小。这种技术可以消除再现的大功率设备产生的噪声（噪声会对较敏感的在线设备造成干扰）。但由于这种配电系统需要大量的导线，将其付诸时间还有一定困难。工程实践中所采用的技术往往是上述两种技术的折衷。一般地，我们会将耗电量较小的设备放到链式配电线上；对于耗电较多的设备，则采用径向配电线路为它们单独供电。
（二）、接地回路
良好的接地性能是配电系统很重要的一个方面。系统必须尽量避免在内部形成接地回路。只要对配电系统，地盘和电源的接地线进行彻底的分析，就可以确定优化配置的方案。多数电子设备的电路都是通过地盘上的一点或多点接地的。在设计系统时，必须使这些接地点与其它设备的接地点之间有良好的电气连接，并最终连接到电源的地线（绿线）上。系统中有UPS或其它电压调整设备，则应当将设备的地线与这些设备的底盘地线相连接。为保证使用中德安全，所有设备的地盘都应与设备的外壳连在一起；外壳则需要通过电源线中的地线（绿色）与电源的地相连。然而，接地点，设备机壳和信号回路又可能通过某些途径相互连同，这是我们所不希望的。我们称这类回路为接地回路。接地回路所流经的导体具有一定的电阻，电感和电容，它们组合起来就形成了交叉耦合阻抗（CROSSCOUPLINGIMPEDANCE）；因此，它们会把系统不需要的信号，噪声和串扰带到敏感的信号输入电路中去。显然，如果我们尽量采用较短和较粗的导线，接地回路的电阻和电感就可以减少到最低程度。同样，在将多台设备接地时，应尽量使用长度和号数相同的导线。为减少大功率机戒设备引起的电气干扰，应当使用径向配电系统给各设备供电。在单接地点设计中，不同设备与接地点之间的阻抗相同。这种设计有助于消弥不同设备之间的电势差，减少交叉耦合干扰，阻止电击。由于每台设备都是通过独立的导线与接地点相连的，设备之间具有阻抗的回路将不复存在。单一接地点可以避免使用多个接地点时经常出现的接地电流环。远处传来的信号应当通过光纤耦合器或隔离变压器与系统相连。
三、CCTV安全监控设备的后备供电电源
在小型安全系统中，全套CCTV设备和计算机设备都可以配备后备电源（在造价合理的前提下）。在大中型系统中，通常很难证明所有CCTV和安全设备都需要后备电源。这是，我们必须根据某件设备在整个系统和安全计划中的战略价值，确定是否应为其提供后备电源。在任何安全系统中，都有一些关键性的摄像机，监视器，录像机等，即使发生断电或出现电压不足等情况，这些设备也必须能够持续稳定地工作。另外一些设备，虽然安全系统中起着很重要的作用，但断电一段时间，也不会导致重大安全事故或财产损失。关键设备可能包括区域重要入口处的出入空控制装置和识别装置，对单位正常运转或财产保护起决定性作用的室内摄像机，以及观察和录制相关场景所不可缺少的监视和记录设备。
电源干扰包括任何由电源引起的，或发生在电源线上的畸变，干扰或中断，其表现形式主要有微妙故障，电压突变，浪涌，尖峰，电压不足，交扰和其它电器噪声电压剧烈而频繁的变化使电源线内的电流以同样的频率脉动。功率既然是电压和电流的乘积，当然也会以同样的频率上下起伏。供电公司送出的电流波形为争弦波。如果供电公司的设备工作正常，输电线也未受到外部干扰，则电源插座处输出的电流波形也应该是完美的正弦波。在现实世界里，这种情况是不可能出现的。世界各个国家，各个供电公司的供电标准互不相同。使用220伏交流电的国家，电压的波动范围则为200伏到250伏。大多数电子设备的设计都要求他们使用理想的正线波电源。为满足系统中数以万计的使用电设备的需要，应当对供电公司送来的电流的波幅合频率进行调节。然而，风暴、重型机械以及各种电子设备同时也会给电力网带来干扰，并引起电压畸变。
浪涌：浪涌指的是电压幅度的短时上升。这种干扰是由大功率电机或其它设备突然关闭引起的。大功率设备停止工作时，供电网中的电流负荷下降，导致供电电压上升。
电压尖峰：雷电击中电力线或其附近的地面时，巨大的破坏性脉冲会在瞬间冲入相连的电器设备内部，将设备击成一堆废铁。这种电压尖峰只支持短短的几毫秒时间（1毫秒=1/1000秒），但其电压却可高达数千伏。风暴引起的电压尖峰每年都会破坏大量的电器设备。唯一现实的做法是采用高质量的电力线保护系统。
电压突降：电压突降指的是电压幅度的短时下降。电压突降通常是附近电器负载的突然增加引起的。启动大功率的电器马达，电冰箱等设备都可能引起电压突降。电压突降持续的时间越长，越容易给安全系统带来问题。
电压不足：在用电高峰时间，如夏天，供电公司的发电能力可能无法满足客户的需要，这是他们就可能有意的将电压降低15个百分点。这种电压不足的情况可能会持续几个小时到几天。电压不足相当于长时间的电压突降，给设备造成的影响也就为类似。电压不足可能会导致各种各样的异常和故障。唯一的办法就是配用能够将电压提升到正常值的稳压设备。
断电：电源系统可能产生的最大问题是断电。断电的危险性在于它常常是无法预知的。计算机系统或视频系统正在嗡嗡运行的时候，所有设备都猝不及防的失声，所有数据都被丢失，最好的办法就是在停电发生的刹那间给系统提供在线的后备电源。
电器噪声：在电气系统里，我们最不想听到的声音就是电源县噪声。闪电，无线电发射机，焊接设备，电气切换设备，直流电机内部接触不良的电刷，开关电源等都会产生电气噪声。这些噪声源工作时，会给原本平滑的正弦电压曲线添加许多尖锐的高频率的量变。电气噪声能够穿过多种噪声抑制电路（过滤器，浪涌保护器等），进入设备内部的电子零件中。由于多数新型电路只能承受很小的高频电压变化幅度，因此杂音随时都有可能中断电路的正常运作，并造成严重的后果。噪声所引发的故障在外部往往只表现为电脑的异常出错和误操作。要先真正彻底的解决这类问题，最好的办法就是在电力线输入端加装过滤设备。
由于上述六种破坏性因素可能会严重影响设备的运行，计算机，通讯设备，视频设备等敏感电子设备都不应该直接接驳市电。给这些设备供应的交流电应当事先经过稳压器和滤波器。这样，不论在什么情况下（包括突然断电时），设备都可以得到持续，平稳的交流电。很明显，供电公司所供的电不够完美。为了避免受他们的影响，越来越多的工程师和设计师开始使用UPS（不间断电源），多数UPS的输出功率都不超过1千瓦，持续供电时间从几分钟到几小时，有长有短；但很明显，都只适用于那些不需要持续供电的设备。大型系统应给使用那种容量在几千瓦到几百千瓦之间的UPS.UPS可根据其输出功率的大小分为几类。一般可设置为持续工作状态或待命状态。连续工作型UPS也称为在线型UPS.供电公司的交流电源不停的给UPS种的蓄电池充电，蓄电池中的直流电经过一种称作“静态逆变器”的设备转换成交流电后供给用电设备。
1、传统型UPS
双转换技术是最早应用于UPS系统的变换技术，直到现在，这种技术的应用仍然相当普遍。大型整流器和充电系统将外部输入的交流电转换成直流电，贮存在电池组中。电池组的电能接着传给直流——交流逆变器。逆变起将直流电转换成交流电，提供给电子设备。系统中还有一个静态或手动旁路开关，当UPS出现故障时，这个开关可以将外部电源直接驳传给负载。
虽然这种UPS可以很好地避免各类电源变数，尤其是断电和严重压降给设备造成损坏，但它也不是完全无可挑剔。至少它很容易出现故障。这就是在系统中设计旁路开关的原因。另外，这类系统的效率较低。有时，它输出的能量只能达到出入能量的60%.损失的能量都转换成了热量。这样一来，还要为系统配置较大功率的空调。另外，大量系统工作时产生的噪声较大，不能放在工作环境内。采用遥控方式的话，监控机房与UPS机房之间的电缆费用又是一笔不小的开支。
2、线路调节型UPS系统
由于铁共振UPS系统的产生，UPS的设计于1983年取得重大突破。这种系统可以连续对电源线上的电流进行调节，不论设备是由外部电源供电还是有内部电池组供电时都是如此。这就马上解决了UPS的许多问题。前面讲过的双转换技术迅速为恒亚铁共振变压器和输电线感应电路所取代。在正常工作状态下，如果外来电源较为稳定，UPS变压器既会对外来电流进行处理，清除掉电流中伴随的电压尖峰，电压突降，浪涌，噪声杂音，细微降压等。外部电源出现故障时，电源线故障探测电路可以探知电源故障，并在变压器输出电压明显下降之前将用电设备切换给直流—交流逆变器。运行中的安全设备无法觉察到这一变化，——供电电源从外部电源转换成了电池。由于传送给设备的电流没有中断，UPS就起到了“不间断供电”的作用。由于不再采用双转化技术，系统的转换效率提升到了90%.逆变器只需要在电池供电期间工作，而不是持续工作，这样，系统的可靠性也大大提高了。UPS中（持续）的电压调解工作由铁共振变压器附带完成，因此不再需要单独的电源滤波器和调节器。第二代铁共振变压器UPS的设计更加简单，可靠性更强，体积更小，更安静，造价更低，也不再需要专门的空调系统。从表面上看，UPS系统好像是给安全系统的预算增加了额外的开支，但实际上，它却节省了运作成本，并以较高的性价比一举解决了计算机和CCTV安全系统的后备电源问题。贝尔实验室，IBM，IEEE（电气和电子工程师协会）过去十年间的研究表明，影响计算机和视频设备的电力问题又87%是由电压不足或断电引起的。由于95%的计算机故障都是由交流电引起的，因此，防治安全设备和计算机遭受干扰是一件很有意义的事。同样，既然有48%的软件问题都是由交流电引起的，在安全系统中采取保护措施显然是一种审慎和精明的决策。
后备电源和电源调节装置是任何CCTV安全系统都不能忽略的有机组织部分。对任何具有战略价值的设备而言，装设UPS都是一个可行的精明的决定。经过适当过滤和调节的电源可以节约我们的时间和金钱，并提高系统的安全度。不良配电和接地回路等问题不能用那些太表面的方法来解决，那些方法虽然可能是“捷径”，但效果不稳定，而且会导致其它慢性症候。对系统中的所有用电设备及其对配电系统产生的影响进行深入检查，比任何“头痛医头，脚痛医脚”的故障处理办法都更有效。敏感电子设备内的噪声干扰主要是接地不当和电源信号线屏蔽不良引起的。出现接地问题的根源在于系统的设计师常常忘记了每个接地导体本身具有电阻，电感和电容这一规律。不仅如此，当接地导体之间形成所谓的“接地回路”时，它们就会产生检拾，传导和递送各类高低频干扰信号。
四、供电系统电源解决方案
随着智能建筑智能化的不断提高，对供电系统的电源质量的要求亦不断提高，尤其是建筑中的互联网数据中心（ＩＤＣ）、互联网数据交换中心（ＩＳＸ）、航管控制中心、金融结算中心、电厂中央控制系统等关键用户，他们的设备要求能得到365×24小时的高可靠性的电源供应。为确保智能大厦得到高可靠电源供应，我们在ＰＯＷＥＲＷＡＲＥUPS系统中引入由“市电电源＋威尔逊柴油发电机组”所组成双总线输入供电系统。另外选用高可靠的意大利依米康机房专用空调，保证机房处于恒温恒湿的新风状态，确保ＰＯＷＥＲＷＡＲＥUPS、蓄电池及其它重要设备安全稳定的运行。
独立UPS单机
概述
机房采用美国山特UPS主机一台（容量6ｋＶＡ左右，备用时间4ｈ～8ｈ，如采用威尔逊油机时备用时间更改为1ｈ左右），承担机房内主要设备的供电；机房外设备。
UPS配置如下：
（1）UPS主机：UPS1台；
（2）备用电池：沈阳松下系列12Ｖ100ＡＨ电池（备用6ｈ左右）
（3）电池柜、电池连线，每台UPS配1套。
（4）机房配UPS输出分电箱
UPS工作介绍
UPS单机的工作原理如下：市电正常时，市电经整流器与逆变器通路给负载供电；当市电中断后或整流器系统出现故障时，电池与逆变器通路给负载供电；逆变器系统出现故障时，由静态开关系统组成的旁路负责给负载供电。
UPS安装场地要求
1.系统配电方案
供电、配电系统基本要求：
输入电源：单路（双路）进电三相五线制
额定输入电压：AC380V50Hz
输出电源：三相五线制AC380V50Hz（零线截面积最好为火线截面积的两倍）
容量要求见“第一部分市电与油机容量的确定”
2.场地要求
（1）工作环境温度：
0℃～40℃（不包括电池柜）
15℃～25℃（包括电池柜）
（2）相对湿度
＜95％（无结露情况，20℃时）
户内使用
设备应放置在无振动，垂直倾斜度不超过5°的场所。
设备应放置在无阳光直接照射且通风良好的场所。
周围空气介质中没有易燃易爆气体及没有可以破坏金属及绝缘的腐蚀气体和没有导电尘埃的场所。
UPS应定位放置在远离热源和水源的场所。
为保证UPS的操作维护，UPS正面留出不小于800ｍｍ的通道。
UPS顶端与屋顶天花板的距离应大于800ｍｍ。
第七部分施工组织与服务
在本次安防系统工程项目实施中，我公司的主要任务是：
1、系统工艺深化设计；
2、按照设计配置系统设备；
3、系统设备的安装、调试；
4、准备完整的技术竣工资料、参加验收；
5、负责系统的保修及操作人员的技术培训。

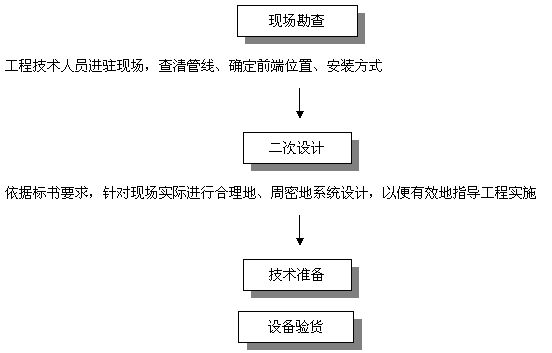

一、工程实施各个阶段的组织和管理措施

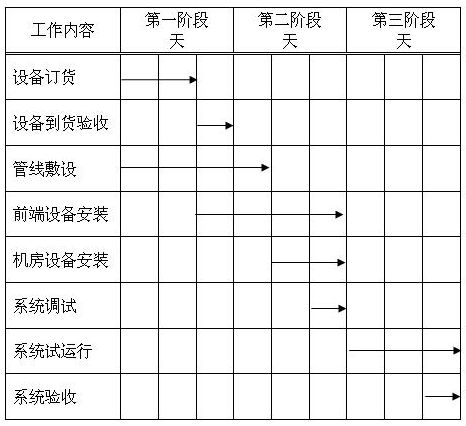

（一）、实施阶段的划分
根据设计任务的要求，我们将工程的实施过程按以下八个阶段划分：
1、工程项目的准备阶段；
2、工程项目的设计、方案确定阶段；
3、工程项目的设备订货、到货阶段；
4、工程项目的设备安装阶段；
5、工程项目的调试、试运行阶段；
6、工程项目的验收阶段；
7、工程项目的系统培训阶段；
8、工程项目的后期服务阶段。
（二）、各阶段协调、组织、管理措施
根据我公司多年从事安防等大型工程项目的丰富经验，我们拟采取以下措施来保证工程自始至终顺利实施：
1、做好充分的施工准备，检查各项准备措施
如果我公司方案能被选中，我们将在合同签订后一周内组建好“甲方监控系统项目经理部”，并配备必要的技术人员和管理人员。在业主领导下，按照统一的布置和安排开展以下一些工作。
（1）编制工程施工综合进度表。
（2）制定工程技术、质量、安全、消防、现场保卫、设备机具、材料、现场文明施工等一系列管理规章制度。
（3）组织施工队伍，进行进场前三级安全教育。包括安全、治安、防火、现场文明施工的教育；施工环境、工程范围、施工特点的介绍；保证工期和质量目标的专题介绍等。
（4）组织开展专业施工技术培训。
（5）组织专业技术人员熟悉图纸资料，深入理解设计意图、施工要点，完成设计交底和图纸会审，综合勘察施工现场。
（6）准备各种施工用的国家标准、施工规范及各种施工记录、报表。
（7）准备各种必备的施工资质、证书及合同书。
（8）按照现场总平面布置图组织施工队伍、施工机具及首批施工材料进场。
（9）编制好施工组织设计或施工方案，送业主、总包单位和监理审批。
2、配合主管及使用单位，深化系统设计
在投标文件中，系统的初步设计已经完成。我公司在此基础上，将本着“技术成熟、手段先进、操作可靠、经济合理”的原则，在设备配置时，进行详细的施工图优化设计和施工组织设计。
根据施工图编制详细的施工组织设计或施工技术方案，其中包括施工组织机构、施工布置和施工方法、质量、安全、进度计划及控制措施、施工设备材料计划、资金计划等内容。
（三）、制订和贯彻技术标准和技术规程
1）技术标准和技术规程是标准化的重要内容，在工程项目建设中，正确制订和贯彻执行技术标准和技术规程，是建立正常施工技术秩序，实现高质量、高速度、高工效、高标准和增产节约、安全生产的重要前提，是工程项目施工的准则和技术管理上的法规。
因此，我们在工程的技术管理中首先制订和选用相关国际通用标准和我国现行的技术标准及技术规程，作为对规划设计的准则，作为对工程质量、检验方法和质量评定的技术依据；作为对系统在施工过程、操作方法、设备和工具的使用，施工安全技术要求等方面所作的技术规定。
2）为了在施工过程中贯彻好技术标准和技术规程，我们做到：
第一、组织全体管理人员和施工技术人员认真学习，熟悉和掌握相关的各种技术标准和技术规程的内容、要求，自觉按照技术标准和技术规程办事。
第二、加强技术监督和技术纪律，严肃认真地贯彻和执行技术标准和技术规程。在每一道施工工序上，对每一种原材料、设备选用上，都必须按统一的技术标准和技术规程进行严格监督和检验，发现违犯行为必须立即制止和纠正。
第三、对技术标准和技术规范进行分解和具体化，从原材料到最后成品都要做出具体的要求，并落实到每个技术管理人员身上，易于执行。
3）我们在系统设计和施工中选用的国际通用和我国现行标准和规程如下：
《民用建筑电气设计规范》JGJ/T16-92
《通用用电设备配电设计规范》GB50055-93
《供配电系统设计规范》GB50052-95
《安全防范工程程序与要求》GA/T75-94
《电器装置安装工程施工及验收规范》GB50524~50259-96
《建筑电气安装工程质量检验评定标准》GBJ303-88
国家和行业现行的有关设计、施工与验收规范、标准
（四）、建立健全技术管理制度
监控系统工程是一项专业技术性很强的工程项目，为了自始至终的贯彻业主提出的精心施工的实施原则，把工程项目的技术管理工作列为施工管理的重点，进行科学地组织，有条不紊地开展，保证本工程项目整体技术水平要求高的目标的实现。建立健全严格的技术管理制度是非常必要的，它也是工程建设项目的一项重要的基础工作，主要应该建立的制度有：
1）设计交底与图纸会审制度；
2）施工组织设计管理制度；
3）施工日记制度；
4）技术交底制度；
5）技术复核制度；
6）材料、设备质量检验制度；
7）测量、计量、试验管理制度；
8）工程验收制度；
9）技术档案管理制度；
10）科研、革新、新材料、新产品、新工艺推广、使用管理制度；
11）技术情报与信息管理制度；
12）技术培训管理制度；
13）技术管理考核制度：
14）向工程的负责部门做书面报告和报表（包括月工程质量、月进度报表及工程事故、质量事故、安全事故快报等）：
（五）、实行程序化、标准化、规范化管理
为了在施工全过程中使各项工作有章可循，有据可查，按一定的程序进行，忙而不乱，忙而不漏。并将各项工作落到实处，讲求效果，因此，实行程序化、标准化、规范化的管理非常必要。
1）程序化：
按照技术管理工作的一般程序，编制施工全过程技术管理工作流程使管理工作始终按规律，按程序办事，是工程顺利实施的重要步骤。
2）标准化：
就是根据施工技术管理制度的规定，明确各项管理工作具体标准、内容和要求，其核心是将各项管理制度贯彻落实到技术管理的各项任务中去。例如：
（1）图纸会审：
图纸会审是一项极其严肃和重要的技术工作。认真做好图纸会审，对于熟悉和掌握图纸内容，发现差错和遗漏，提出对不便于施工的设计内容进行更正等，保证施工顺利进行有重要作用。
图纸会审的要点：主要有设计计算和采用处理方法是否符合实际，对安全施工有无影响，各专业之间有无矛盾；图纸说明是否齐全、清楚、有无矛盾；研究设计中提出的新技术、新材料设备使用的可能性和必要性等等。会审作记录，列入工程档案。
在施工中发现图纸有差错或与实际不符，以及提出的合理化建议等，严格执行设计变更签证制度。凡设计变更须经工程建设单位，设计单位，施工单位三方同意，方可进行。
（2）施工日记：
施工日记是工程项目整个施工阶段有关施工技术方面的记录，从工程开始由施工单位的技术主管人员进行记录，直到竣工。记录的内容一般有：
工程开竣工日期及主要分部分项工程施工起止日，技术资料供应情况；
因设计与实际不符，由设计单位现场解决问题和修改施工图记录；
重要工程的质量要求和施工方法；
在紧急情况下施工单位采取的特殊措施；
工程项目质量、安全、事故等情况及处理的记录；
有关领导和部门对工程所作生产、技术方面的决定、建议等；气候、气温、停电、停水、停工待料等记录。
（3）技术交底制度：
技术交底工作，是为了使参与施工的技术人员和工人明了所担负的工程项目的特点，技术要求、施工等，做到心中有数，以利于施工。技术交底工作分级进行、分级管理。一般以口头交底；重要的项目应作文字交底。技术交底制度主要由施工单位制订，监理和集成承包商进行督促检查，文字技术交底资料竣工时汇总入竣工资料，列入工程档案。
（4）技术复核：
在施工过程中，对重要的或影响工程全面的技术工作或项目、措施、重点部位等，必须加强复核工作，避免发生重大差错。技术复核工作在施工各主要阶段都应安排进行，这也是业主技术管理部门和监理以及集成承包商的一项重要工作。各分包施工单位也应建立并执行。复核主要依据图纸、标准和规定等。
（5）材料、设备检验：
安装施工用材料、设备质量的优劣，直接影响工程的质量。因此，施工单位要建立材料、设备检验制度，严把质量关。检验主要依据定货合同和设计要求。
凡用于施工的材料、设备，必须有供应商提供的合格证明文件或出厂合格证，并须作开箱检验。必要时，可抽查送检或复验提供合格证书。作为入档资料。
（6）工程自检和验收：
工程自检和验收是检查评定工程质量的重要一环。在工程项目施工过程中，除按有关质量标准抽检外，还应对隐蔽工程，分项工程和竣工交验工程进行验收。验收分分项、分子系统预验收和分项分系统的正式验收（初验）、竣工验收。竣工验收时业主、设计单位、监理工程师都应参加，验收记录应由参加方办理签证，列入工程档案。
在验收前，施工单位要按设计和图纸、施工规范的要求，先对报验项目进行自检自验。
（7）技术档案：
建立工程技术档案是为了系统地积累施工技术经济资料，保证各项工程合理使用，并为维护、改造、扩建等提供依据。因此技术管理部门从工程项目立项开始就建立工程档案、汇集、整理有关资料，直到工程竣工。
工程建设项目的技术档案资料有三部分：
第一部分：设计资料者：
工程项目设计任务书
工程项目方案设计
工程项目初步设计
工程项目施工设计及设计文明、主要材料表等资料。
第二部分，施工管理资料有：
竣工工程项目一览表。（竣工工程名称、位置、面积、结构、层次及附有设备装置等。）
图纸会审记录，设计变更核定书；
材料、设备的质量合格证明；
隐蔽工程验收记录；
工程质量事故发生及处理记录；
必要的检验、试验记录；
设备或系统调整试运转记录；
未完工程的中间交工验收记录；
由施工单位和设计单位提出的设备或系统使用注意事项文件：
其它有关该工程项目的技术文件。
第三部分：与该工程项目有关的其它技术文件、资料、图片等。
3）规范化：
按照我们制订和采用的国际规范、标准和规章制度实施施工，使技术管理工作有据可依，有章可循，避免随意性或企业行为、个人行为给施工造成的影响或损失。
二、工程质量保证措施
工程项目建设必须贯彻“百年大计、质量第一”的方针，因此工程项目管理中质量管理是一个重要的组织部分。而质量又与施工技术管理工作密不可分，因此也必须在施工技术管理中质量的各种因素，使工程质量始终处于稳定的控制状态，起到事前预防，事后把关的作用，从而实现创优良工程目标。在工程实施过程中，我们将做到：
（1）认真贯彻执行国家《建筑法》，《建筑电气安装工程质量检验评定标准》等政策法规和甲方保卫部对本工程项目的质量要求，以及我公司根据ISO9002质量保证体系制定的实施全面质量管理的《质量手册》和《程序文件》作为该项工程质量法律保证。
（2）项目经理对工程项目的质量全面负责，并设置以总工程师为首的专项质量管理人员，分管质量管理工作，做好各项保证工程质量的技术措施。
（3）对工程项目的全过程，严格按照本工程制订和采用的国家有关的“技术标准、技术规范”进行控制、管理、施工和检验。
（4）加强质量意识的教育，树立“质量第一”的观念。从施工队伍的选择，操作人员的上岗，都应把质量保证，岗前技术培训放在首位抓好，抓落实，不合格者不能选用或上岗。
（5）严把设计、图纸会审关。把设计缺陷，图纸的失误降低到零，以优质的设计保证工程的优质。并在各工序施工前做好技术交流。
（6）严把施工组织设计和施工技术措施、施工方案审批关。建立层层审阅签字制度，不按规定的程序审批签字，施工单位不得安排施工。
（7）实行技术复核、隐蔽工程验收制度。管理人员编制工程项目复核计划，明确复核项目内容、复核人员、复核方法、复核时间等
（一）、保证安全生产的技术措施
安全生产对工程项目建设来说是一个十分重要的管理内容，只有安全生产上去了，才能抓好进度，提高质量。因此工程项目施工过程中安全管理网络是否完善，安全生产的制度是否健全、安全保证技术措施是否得力，直接关系到施工安全和企业的形象。从安全保证的措施方面，我们采取如下几点：
1、建立安全管理网络：
安全管理网络应该项目总承包施工单位牵头，各专业施工单位、各分包单位共同组成，齐抓共管。各单位应设置专职安全员、将安全管理的责任落实到人，实行“四全”即全员、全过程、全方位、全天候的动态管理，保证安全生产的顺利进行。
2、建立健全安全管理制度：
在施工现场统一建立安全生产管理制度，所有现场施工单位、施工人员都必须严格执行。这些制度包括：
1）安全生产责任制；
2）新工人上岗前的安全教育制度；
3）施工组织设计中安全技术措施的技术负责人审批制度；
4）施工中分部分项工程的安全技术交底制度；
5）特种作业持证上岗规定；
6）定期安全检查的制度；
7）悬挂安全标志牌和佩戴标记的规定；]
8）工伤安全和事故报告及处理规定；
9）施工现场安全用电的规定；
10）施工现场防火及安全保卫规定。
3、加强安全检查工作：
安全检查是发现不安全行为、消除事故隐患的重要方法。要认真执行安全检查制度，采取定期、不定期、突击性、特殊性检查的多种形式坚持作业前、作业中、作业后的全过程检查。并且抓好检查后的整改工作。使不安全因素及时排除。
4、落实安全保证措施：
（1）做好保护措施。加强成品保护意识，避免因人为、二次搬运过程、安装等外界因素对成品设备造成的损伤。
（2）施工用电和现场照明：要求现场用电要符合有关规定，并有可靠接地或漏电保护。电源线要绝缘良好，架设符合要求。施工现场如设置临时照明设施，照明灯具安装要符合有关要求。
（3）防火安全：施工现场严禁吸烟。建立防火制度，分级管理，重点部位需要放灭火器材。
（二）、系统验收
系统验收前必须首先进行系统自验，合格后方进行预验和总验。验收前要编制好竣工交验大纲，在业主的组织下，邀请设计单位，监理单位及有关部门参加，施工单位应做好交验准备，提供下列资料：
（1）设计文件和相关的技术标准；
（2）系统的验收规范和标准；
（3）系统的评估办法；
（4）施工图纸、竣工图纸及施工中各类设计变更单、施工洽商单；
（5）各种施工记录，包括管线敷设记录、设备安装调试记录、试运行记录等；
（6）各类设备资料，包括产品说明书、用户操作手册、保修单等；
（7）各种管理资料，包括公司资质证明、开工报告、竣工报告等。
然后按竣工交验程序，分别对系统功能、施工质量、竣工资料等项目进行检查和验收。具体验收内容为：
安装设备的数量、型号、规格；
完整的竣工、验收资料一式四份；
设备安装、调试的特殊性；
备品和备件；
系统功能和技术指标；
操作和维护手册；
系统质量；
最后做出评价意见，完成竣工交验工作。对交验中提出的问题，应由施工单位限期整改。
（三）、建立检修维护制度
系统通过验收后，转入运行保障期和质量保证期，为确保系统长期处于正常运行状态，除正确操作、合理使用外，还需建立检修维护制度。坚持经常性的维护，保证电子设备清洁、干燥、除尘、防潮、防静电。坚持定期或及时的故障维修，保证系统正常、可靠、持续的运行。具体检修、维修制度可由我们协助业主建立和协同执行。
第八部分施工组织计划
一、工程施工进度表（从设备订货到系统验收共用55个工作日）
二、施工机械需要量计划表
| 1 | 压线钳 | 3把 |
| 2 | 万用表 | 4个 |
| 3 | 电锤 | 2台 |
| 4 | 手电钻 | 2台 |
| 5 | 机械弯管器 | 1个 |
| 6 | 人字梯 | 2个 |
| 7 | 套管机 | 1个 |
| 8 | 手锤 | 2把 |
| 9 | 钢锯 | 3个 |
| 10 | 尖嘴钳 | 8个 |
| 11 | 电烙铁 | 8个 |
| 12 | 螺丝刀 | 10把 |
三、投入劳动力需要量计划表
| 1 | 现场工程师 | 1人 |
| 2 | 布线及管工 | 6人 |
| 3 | 电气安装工程师 | 4人 |
第九部分工艺流程（施工工艺流程图）
对所选用的设备器材，对每一个技术方案都要进行必要的现场试验，使设备的选型配置达到最佳效果，提前对系统软件进行编程设计，及时处理可能出现的问题。
安装前对购进设备进行检验、测试，发现问题及时通知场上退货
按照现场情况，编制出合理的敷设方案，做到不漏敷、不错敷，保证敷设质量，在给定的时间内将线缆准确地敷设到位，并进行线路校验
第十部分技术培训及服务
我公司通过ISO9001质量体系认证。
一、技术培训
一个好的系统要能够正常运行，保持较长时间的无故障可靠运行，除了优质的设备选型、优良的施工质量保证外，还需要一批技术熟练的操作、维护和管理人员的支持。特别是当今弱电系统的高新技术产品日新月异，发展飞速，不经过专业性的培训，已很难掌握和熟练地操作使用和维护这些产品和系统。因此，对系统操作人员进行针对性的技术培训是非常必要的。同时，考虑到人员素质不同，其专业知识接受能力快慢不同，为了系统建成后，能够正常操作使用，在此做了一个详细的人员培训计划。
（一）、培训标准
我公司建有完整的用户培训体系，可根据用户的需求、针对不同的项目、不同的系统、不同的对象，采取不同的培训方式和不同的内容进行培训。
通常采用的比较切实可行的方式有两种：一是现场岗位培训；二是到设备制造厂（国内外）或转移培训班，讲座班等的培训。根据工程需要，我们将采取以现场岗位培训为主的形式，对使用人员进行操作培训和对系统进行保障人员进行技术与系统维护培训。另外我们还可对系统的管理人员和有关领导进行专业技术知识方面的培训，达到包教包会的程度。
培训的内容：对操作日用人员以系统的结构，基本功能、操作要领、运行管理及易产生的故障的原因及排除方法等内容为主；对进行维护人员进行基本功能、系统测试和调试方法、常见故障诊断及排除，日常维护保养方法等内容为主；对系统管理人员则以系统的基本原理与构造、基本功能、软硬件设备配置、运行、管理与维护的基本知识为主进行。
（二）、培训计划
对用户的技术培训，我们通过编制详细的材料，报经业主审批认可后组织实施。一般情况，我们拟采取分阶段结合施工进行。
其一，在设备选型订货或加工制造开始，对一些业主认为必要的设备系统，应派部分管理技术人员，维护检修人员参加设备验收和调试；
其二，在系统设备进入安装阶段，管理人员和维护人员应参加施工单位的安装、调试、测试等施工过程，熟悉线路、设备安装特点、调试方法等。再结合后期进行的专题理论培训，达到熟悉情况，适应工作需要的程度；
其三，在进入系统调试阶段，除管理、维护人员外，还要求操作使用人员也参加进来，了解系统运行、操作原理、调测试方法、交验测试的正常技术参数、指标等。此时还要安排一定时间，进行按培训计划和教材的内容进行较为全面的理论知识培训，与现场操作相结合；
其四，调试和理论培训结束后，进入系统试运行阶段，重点是对操作使用人员的上岗操作技能培训。直到一个操作人员完全熟练地掌握，能独立工作为止。
（三）、培训内容
1）整个培训内容，我们将编制和整理一些资料，形成教材，做到参加培训的人员人手一册。为提高培训效果，在培训后我们将进行理论和实际操作技能的测试，验证培训效果。
2）根据业主的需要，如若对系统中较复杂的主要关键设备或系统，需要培训高级的、全面的技术人员，我们可负责联系或组织到制造厂进行专业化培训。
3）为保证系统长期正常运行，合理的定期的开展维护检修，把故障现象排除在萌芽状态。如若业主需要，我们还可协助编写系统的操作规程和检修维护保养规程，用于指导和规范各类人员的工作界面和行为。
二、维修服务及售后技术支持
工程验收通过之日进入运行阶段起，我公司将保证满足系统运行和维护管理的需要，提供全面的技术支持和售后服务。
（一）、售后服务机构
我公司在北京及全国主要城市都设有常驻机构，专门负责各地区我们所做的监控系统工程的维修服务和技术支持。北京现有人员六十二名，其中高级工程师，工程师等专业技术人员占70%，公司成立以来，我们已完成国家要害部门、北京市重点单位的大型安全性和特殊性，每年三百六十五天，每天24个小时从不间断，随叫随到。经过了多年实际工作考验，我们已培养了一支经验丰富，作风严谨，服务周到的强大的后期维护负责人给予应答，24小时全天候电话技术支持，需工程技术人员到达现场时，无地区差异实现24小时到达，排除系统故障。由于我公司在北京公司内设有备品备件仓库，需要更换的零备件，都可以及时更换，从而保证了系统能够长期、稳定、不间断运行。
（二）、技术支持
本公司自成立以来，在10年时间里，已完成了近百个大型安防系统工程建设项目，依托公司强大的技术实力，从系统设计、设备选型、工程后期服务，为业主提供一条龙服务，取得了交好的业绩。
我们实行“优质服务、终身维护”的质量承诺，使建设、使用单位在规划设计、工程管理、营运使用、费用控制、后期服务等方面感受到了全方位、全过程服务。我们也从中积累了大量技术资料和安装、调试和后期技术支持的经验。同时也培养和锻炼出了一支经验丰富、技术娴熟的专业队伍，具备了为用户提供优质、高效、及时服务的条件。因此，我们承诺：不仅在本期规划设计阶段、施工实施阶段和交验后勤部运行阶段，乃至延伸到整个远期规划实施阶段，我们都可为业主提供全方位的技术支持，随时愿为业主提供设计修改、补充及优化、硬件更新、软件升级、系统开发、扩展和增容的技术支持。
（三）、后期服务
凡是我公司承担的项目，均实行终身的后期服务。我公司可与业主在工程合同中明确需要提供后期服务的条款，由我公司进行长期的追踪服务，解除业主的后顾之忧。
后期服务的形式通常有合同有效期内的无偿服务和工程合同结束后的后续有偿服务两种。
后期服务形式：合同有效期形式
合同有效期服务是指在合同条款中由业主明确提出的在一定期限内为该项目提供技术支持服务和项目验收后一定期限内的无偿维修服务。
（四）、工程回访和永久的品质保证
工程回访：
工程回访是本公司一贯奉行的“让业主百分之百满意，百分之百放心”，为业主负责而长期执行的一项制度。我们除了对项目实际“三保”：保质量、保运行、保维修之外，还长期建立用户档案，坚持进行定期工程回访，反馈信息和提供服务。
回访形式一般有三种：一是年未定期回访；二是保修期满前的回访；三是不定期技术回访。回访中我们主要以履行工程合同中对业主提出的承诺服务为主，也可以解决业主提出的新要求，达到用户满意为止。
由于我公司认真执行回访制度，及时听取用户反映、不断改进工作和提高工作质量，密切了与业主沟通和联系，增加了对我们的信任感，也促进了我么管理水平和员工的责任感，提高了公司的社会信誉。
永久的品质保证
我公司对所承担项目除了实行一年（或按业主提出的保证期执行）无偿保修的服务承诺外，还实行终身维护。依托国外知名厂家品质保证和国内电子产品生产厂的长期合作协议，提供对产品或系统扩展、升级以及更新换代的最完美的技术支持。
（五）、运行和维修管理的措施
从系统验收通过之日起，系统进入运行阶段。我们将采取以下措施，加强管理和维护。
运行保障期的管理和维护：
A）验收后进入运行保障期时，我们将指派1名技术熟练的专业工程师专门负责本项目，随时解决系统运行中的问题，确保其正常运行。
B）系统验收后，协助业主有关人员，制订出系统的运行和维护检修规程、各级人员岗位责任制、检修计划等规章制度，分清系统值班运行人员和维护检修人员的工作界面。开展正常的维护、检修工作。
C）协助业主有关人员编制保障正常运行和维护检修常用器材计划，并做好备料，检查准备常用检修工具、设备仪表，以备紧急情况排除故障，保证正常运行。
D）协助业主有关人员做好运行和维护检修纪录。
E）与业主建立技术支持的协议，保证运行保障期全方位技术支持。
F）在运行保障期满时，对系统软、硬件设备进行一次全面检查和维护。
（六）、售后服务
在质量保证期满进行了全面测试，向业主提交测试报告并认可后，办理质保期满的移交手续。同时我公司将与业主协商后期服务问题，并签订后期服务合同（或协议），明确业主与我公司的职责，为用户提供管理或维护服务，保证系统的正常运行。
当系统所用的软件，根据业主的要求需升级换代时，我公司负责在不影响系统正常营运情况下免费提供软件的升级换代。
保修期过后，对系统终身维护。
总之，我们的目标是，从实际情况出发，充分运用现代科学技术，采用人防、物防、技防相结合，建设一个实用高效，具有前瞻性、可持续发展的技防服务体系，为维护甲方的安全，提高管理和服务效率建立技术和物质基础。
假如，我公司能有幸参加甲方监控系统的建设，我们将保证按照前面所述的设计思路和承诺、本着最高性价比的要求，来为高效、优质的完成此项工程。
1、凡本网注明“来源：建设工程教育网”的所有作品，版权均属建设工程教育网所有，未经本网授权不得转载、链接、转贴或以其他方式使用；已经本网授权的，应在授权范围内使用，且必须注明“来源：建设工程教育网”。违反上述声明者，本网将追究其法律责任。
2、本网部分资料为网上搜集转载，均尽力标明作者和出处。对于本网刊载作品涉及版权等问题的，请作者与本网站联系，本网站核实确认后会尽快予以处理。
本网转载之作品，并不意味着认同该作品的观点或真实性。如其他媒体、网站或个人转载使用，请与著作权人联系，并自负法律责任。
3、本网站欢迎积极投稿。
