2013年一级建造师《项目管理》每日一练（4.14）

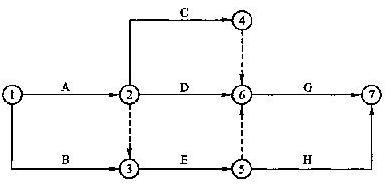

根据下表给定的逻辑关系和绘图规则，检查下列给定的双代号网络图，寻找并发现绘图错误。下列表述正确的是（ ）。
|
工作名称 |
A |
B |
C |
D |
E |
G |
H |
|
紧前工作 |
— |
— |
A |
A |
A、B |
C、D |
E |
A．虚工作表达不规范
B．工作逻辑关系有错误
C．有循环回路
D．有多个终点节点
【正确答案】：B
【答案解析】：按表中表明G工作的紧前工作只有C、D，图中给出G工作的紧前工作是C、D、E。所以本题应该选择B。参见教材P116～117。
