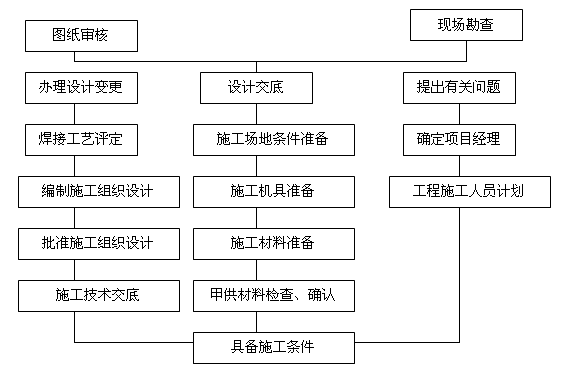

施工准备
8.1.1.1 审核球罐施工图及有关技术文件,必须明确以下问题:
a.设计是否符合现行规范、规程及技术的要求。
b.图纸是否齐全,能否满足施工的需要。
c.零部件的规格、型号、材质、使用部位是否明确。
d.焊接、试压及检测等技术要求是否明确。
8.1.1.2 按球形压力容器现场组焊《质量保证手册》有关部分的要求,编制施工组织设计。
8.1.2 施工现场准备
8.1.2.1 施工现场平面布置应满足施工程序要求,必须清理平整施工现场,安排球壳板和附件的运输道路及存放地点,设置水、电线路。
8.1.2.2 安排临时设施。
8.1.2.3 调入设备进场,并对其进行功能检查。
8.1.2.4 调入仪表应计量合格,并在有效期内。
8.1.2.5 组织技措用料进场。
8.1.2.6 组织有关施工机械进场。
8.1.2.7 将周转使用的工装卡具进场。
8.1.2.8 平台的搭设,施工现场铺设具有足够钢度的5×20m 平台二个,用水准仪对平台进行找平,在平台的四角和中间部位选取找正点,各点应在一个水平面上,不水平度<5mm.
8.1.3 施工人员组织
8.1.3.1 人员组织,根据施工现场的情况及工期要求,由项目部负责调入管理人员及施工操作人员,确定其岗位和责任。对特殊工种必须持证上岗。
8.1.3.2 组织全体施工人员学习,由有关责任工程师向参加施工的全体人员进行技术交底。
8.2 组装工艺
球罐的组装是将成形的球壳板及附属件组对成球形体的过程,是球罐安装工程的关键环节,根据我单位的施工经验,本工程采用散装法,以达到组装速度快,焊接变形小,容易保证球体的几何形状及尺寸之目的。
8.2.1 球罐各部件的复验
由有关人员按GB12337-1998《钢制球形储罐》及GB50094-98《球形储罐施工及验收规范》等有关标准对所有构件进行复验、清点并做好记录,对误差超出规范要求的部件,应另行摆放,并把缺陷部位圈画好,同时标在示意图上报现场工程师会同有关部门研究处理。
……
详情请下载附件:5000m3 球形储罐安装工程施工组织设计
