1.1 工程说明
1.1.1工程简介

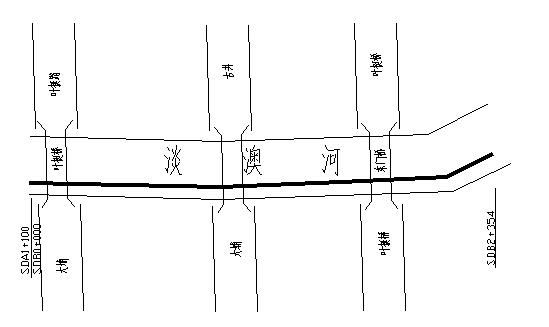

惠州市惠阳区淡澳河城区段沿河两岸的污水干管处于叶挺桥到东门桥。本工程的污水收集范围为惠阳城区污水处理厂的服务范围内的中心区、白云区、站前轩。管线布设如下图所示:
① 污水主干管从交接处起点管道桩号SDB0+000(坐标点:× = 21588.997,Y = 48707.590)起敷设;在管道桩号SDB2+354(坐标点:× =23889.000,Y = 48504.345)处进入污水处理厂;
②管道全长约2.354公里。
1.1.2管道工程具体如下:
a.管道桩号SDB0+000~SDB1+153管段,HDPE管管径DN1400,管长1153米,管坡为1.4‰。管道埋深在2.5~5.3米之间;采用热熔接管。
b.管道桩号SDB1+153~SDB2+354管段,HDPE管管径DN1500,管长1201米,管坡为0.9‰~1.4‰。管道埋深在3.9~5.4米之间;采用热熔接管。
详情请下载附件:市政污水管道施工组织设计
