一、根据题目要求画出工作逻辑关系矩阵表，格式如下：

　　位置代号计算规则：

　　①无紧前工作的工作（即双代号网络图开始的第一项工作），其开始节点位置号为零；

　　②有紧前工作的工作，其开始节点位置号等于其紧前工作的开始节点位置号的最大值加1；

　　③有紧后工作的工作，其结束节点位置号等于其紧后工作的开始节点位置号的最小值；

　　④无紧后工作的工作（即双代号网络图开始的最后一项工作），其结束节点位置号等于网络图中各工作的结束节点位置号的最大值加1.

　　三、绘制双代号网络进度计划表，按照下列绘图原则：

　　1、绘制没有紧前工作的工作箭线，使他们具有相同的开始节点，以保证网络图只有一个起点节点。

　　2、依次绘制其他工作箭线。这些工作箭线的绘制条件是其所有紧前工作箭线都已经绘制出来。在绘制这些工作箭线时，应按下列原则进行：

　　①当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接绘制在其紧前工作之后即可。

　　②当所要绘制的工作只有多项紧前工作时，应按以下四种情况分别予以考虑：

　　第一种情况：对于所要绘制的工作而言，如果在其多项紧前工作中存在一项（且只存在一项）只作为本工作紧前工作的工作（即在紧前工作栏中，该紧前工作只出现一次），则应将本工作箭线直接画在该紧前工作箭线之后，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。

　　第二种情况：对于所要绘制的工作而言，如果在其紧前工作中存在多项只作为本工作紧前工作的工作，应将这些紧前工作的箭线的箭头节点合并，再从合并之后节点开始，画出本工作箭线，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。

　　第三种情况：对于所要绘制的工作而言，如果不存在第一和第二种情况时，应判断本工作的所有紧前工作是否都同时是其他工作的紧前工作（即在紧前工作栏中，这几项紧前工作是否均同时出现若干次）。如果上述条件成立，应将这些紧前工作的箭线的箭头节点合并，再从合并之后节点开始，画出本工作箭线。

　　第四种情况：对于所要绘制的工作而言，如果不存在第一和第二种情况，也不存在第三种情况时，则应将本工作箭线单独划在其紧前工作箭线之后的中部，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。

　　3、当各项工作箭线都绘制出来以后，应合并那些没有紧后工作的工作箭线的箭头节点，以保证网络图只有一个终点节点。

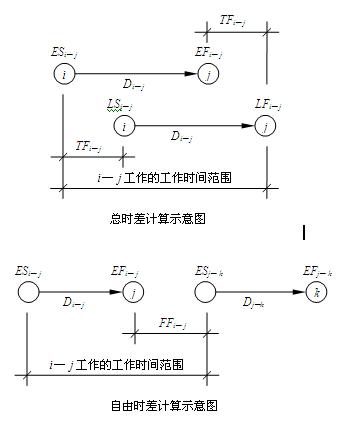

双代号网络进度计划的参数计算

　　详情点击附件下载：双代号网络图的绘制方法（精华）
