顶管工程施工组织设计方案

2012-07-12 18:04    【  【打印】【我要纠错】

  第一节 工程概况

  2.1 简况

  xxx 市第四水厂水源工程

  项目名称:第四水厂水源工程

  建设地点:xxx 农村

  建设规模:设计供水能力为20 万吨/日,一期建设规模为10 万吨/日

  承包方式:包工包料、包质量、包工期资源来源:企业自筹

  建设单位:xxx 首创水务有限责任公司

  设计单位:中国市政工程中南设计研究院

  招标代理单位:xxx 市招投标事务所

  招标文件要求的质量标准:合格

  招标文件要求的工期:150 日历天(必须在2005 年防汛部门规定的期限之前完工)

  2.2 工程范围

  水源工程:取水钢制顶管(直径1.4m,单根长约800m,壁厚14mm,2 根),取水头部、沉管、取水泵房、工艺设备管道安装、预埋件(电气工艺、管道防腐等)。

  2.3 工程概况

  四水厂工程占地119 亩,设计规模20 万吨/日,一期建设10 万吨/日。

  其中水源工程概算投资为1460 万元,包括顶钢制管直径1.4m 壁部、工艺管道安装,电气埋管等项目。

  2.4 场地地形、地貌、地质构造、工程地质条件

  2.4.1 地形、地貌

  拟建场地地形起伏大,管道中轴线由西向东延伸至取水泵房为871.81m,穿越长江中一堤埂一稻田一村庄一土公路一塘沟一稻田等,2.10m,江底(ZK1 号孔)孔口标高为-8.76m,高差20.23m,管道轴线中部有一水塘分布,宽约21.00m,水面标高4.53m,水深约2.00m.其地貌单元属长江河漫滩。

  2.4.2 地质构造、工程地质

  根据地质资料,其结构特征自上而下为:

  第①层素菜填土(Qml):稻田中为耕植土,堤埂土为堤身填土,黄——黄灰——灰色,呈湿,松散——软塑状态,局部为可塑状态(ZK4 号孔上部),层厚0.20——3.00m,层底标高4.33——4.90m,该层在拟建场地中主要分布于岸上钻孔中。该层土质成为不均匀,压密条件差。

  第②层液泥质粉质粘土与粉细砂互层(Q4al):灰——青灰色,呈饱和,流——软塑状态。粉细砂呈薄层状出现,有的地段与淤泥质粉质粘土呈交替层状出现,厚度不均匀,一般2-5cm、10-20cm 不等。层厚2.10-16.20m,层底标高-2.70~-17.96m.拟建场地均有该层分布。该层属高压缩性土,承载能力低,属微弱透水层。第③层粉细水长流砂(Q4al):青灰色,呈饱和,稍密状态,含云母碎片,含量约占5%,层厚1.40-20.10m,层底标高-7.48~-38.06m.该层除岸上J6、J9、ZK10 三孔未见外,其它钻孔均有分布。属中等偏高压缩性土,结构分析,无液化现象,属弱透水层,具有一定的承载能力。

  第④层中砂(Q4al):灰——灰黄,呈饱和,中密状态,含云母碎片,层厚3.0-5.7m,层底标高-27.60-38.06m,该层仅在ZK1、ZK2、ZK3 钻孔中分布。承载能力高,属中等透水层。

  第⑤层砾砂(Q4al):黄——浅黄色,呈饱和,密实状态,主要成分为石英、燧石。含量砾石,呈椭圆状,次棱角状,径2-10mm,含量10%,中粗砂径为0.5-2mm,含量占60%以上,层底标高为31.10-41.76m,该层未揭穿,揭露最大厚度4.0m,仅见于水中ZK1、ZK2、ZK3 三个钻孔的下部,承载能力较高,属中等透水层,可作为桩端持力层。

  2.4.3 地下水概况

  拟建场地地下水,浅部土层主要为孔隙潜水类型,分布于岸上东部软土分布区,沟超中,以大气降水和地表水为补给来源。长江水位受季节悸变化而变动,最高洪水位可达11.58m(1998 年洪水位),勘察期间岸上地下水位0.70-2.69m,水位标高4.88-4.93m(钻孔中),长江水位2.10-2.24m(现枯水季节)。

  第一节 管理机构与部署

  3.1 管理机构与部署

  本工程中标后,为保证安全、优质、快速、经济地完成施工任务,我集团公司将本工程列为重点工程项目,对本工程提供资金、设备、物资和技术的重点支持。抽调公司施工、科研等部门的精干人员,组建xxx 市第四水厂水源工程项目经理部,设项目经理1 人,项目副经理1 人,项目技术负责人1 人,全权负责工程施工管理。

  项目经理部各职能部门分为:办公室、工程技术部、物资设备部、安全质量部、财务部、试验室。在项目经理的直接领导下负责承包对口的职能管理和相互协调。

  施工作业层(队伍)按专业划分为顶管施工项目队、取水泵房施工项目队、取水头部施工项目队、钢制卷管施工项目队。各项目队直属部承包项目经理部领导,配置相关专业技术管理人员,共同创建一流服务,奉献精品工程。

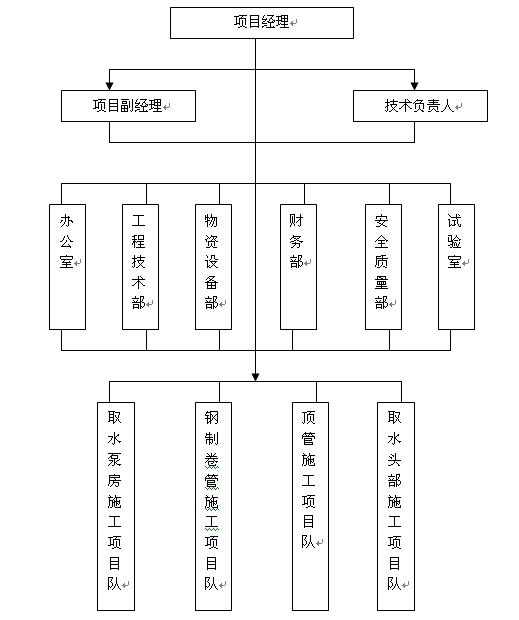

  施工组织机构框图见图3,施工任务划分见表3.

施工组织机构框图



项目队  施工内容  施工顺序
取水泵房施工项目队  取水泵房构筑物、建筑物、配电间房建、工艺管道、设备安装调试  按照施工顺序施工测量放线→基坑开挖和沉井垫层施工→第一次沉井制作和养护沉井下沉→沉井封底和养护→沉井底板施工→沉井接高到位→满水试验及基坑回填→上部和配电间房建施工→工艺管道和设备安装调试
顶管施工项目队  顶管工作井、顶管设备安装调试、拆卸、管道安装和顶进施工、防渗墙和管道的压密注浆  按照工作井施工→顶管机械设备安装→1#管顶管施工(2#管顶管施工)→防渗墙和管道的压密注浆的施工顺序组织施工

  施工任务划分表

  更多详情点击下载附件:顶管工程施工组织设计方案
