[案例2A320023-2]

　　1．背景

　　某基础工程施工分为三个施工段，每段施工包括挖土方、做灰土垫层、砌基础三个施工过程，组织流水施工，项目分解结果、工作持续时间及施工顺序如表2A320023-2所示。

　　某工程工序逻辑关系及作业持续时间表表2A320023-2

　　2．问题

　　（1）根据项目的施工顺序，绘制本案例双代号网络计划图。

　　（2）计算本案例各工序的时间参数。

　　（3）判断本工程网络计划的关键线路，并说明原因。

　　3.分析与答案

　　[分析]

　　双代号网络计划时间参数的计算包括：工作最早开始时间（ES）和工作最早完成时间（EF），工作最迟完成时间（LF）和工作最迟开始时间（LS），以及工作总时差（TF）和工作的自由时差（FF）的计算。通过工作总时差的计算，可以方便地找出网络图中的关键工作和关键线路。总时差为“0”者，意味着该工作没有机动时间，即为关键工作，由关键工作所构成的线路，就是关键线路。关键线路至少有一条，但不见得只有一条。

　　[答案]

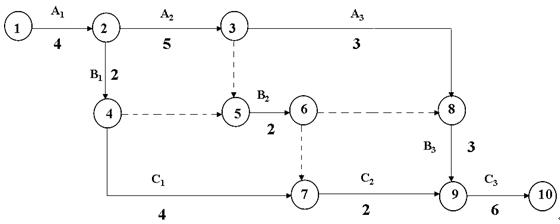

　　（1）本案例双代号网络计划图见图2A320023-3.

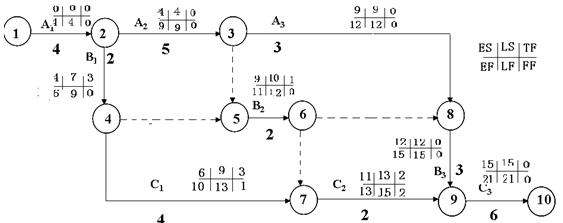

　　（2）本例的各工序时间参数的计算，见图2A320023-4.

　　（3）本例中的关键线路为①－②－③－⑧－⑨－⑩。因为工序A1、A2、A3、B3、C3的总时差均为0，是本工程的关键工作，将关键工作依次相连所形成的通路就是关键线路。

　　关于进度控制知识点：建议考生重点研读考试用书120～122页[案例2A320024-2]，前锋线法是进度控制最常见的方法之一，必须熟练掌握前锋线的绘制及运用。考试中，通常把前锋线与索赔结合起来出案例题，通过判断工作的进展情况及网络计划中工作的总时差等条件，考核考生的综合运用能力。
