2012年一级建造师考试《水利水电管理与实务》复习指导二(1)
1F415015掌握土石坝的施工质量控制(案例)
一、料场的质量检查和控制
1.对土料场应经常检查所取土料的土质情况、土块大小、杂质含量和含水量等。其中含水量的检查和控制尤为重要。
2.若土料的含水量偏高,一方面应改善料场的排水条件和采取防雨措施,另一方面需将含水量偏高的土料进行翻晒处理,或采取轮换掌子面的办法,使土料含水量降低到规定范围再开挖。如以上方法仍难满足要求,可以采用机械烘干法烘干。
3.当含水量偏低时,对于黏性土料应考虑在料场加水。料场加水的有效方法是采用分块筑畦埂,灌水浸渍,轮换取土。对非黏性土料可用洒水车在坝面喷洒加水,避免运输时从料场至坝上的水量损失。
4.当土料含水量不均匀时,应考虑堆筑“土牛”(大土堆),使含水量均匀后再外运。
5.对石料场应经常检查石质、风化程度、石料级配大小及形状等是否满足上坝要求。
如发现不合要求,应查明原因,及时处理。
二、坝面的质量检查和控制
1.在坝面作业中,应对铺土厚度、土块大小、含水量、压实后的干密度等进行检查,并提出质量控制措施。对黏性土,含水量的检测是关键,可用含水量测定仪测定。干密度的测定,黏性土一般可用体积为200~500cm3的环刀取样测定;砂可用体积为500cm3的环刀取样测定;砾质土、砂砾料、反滤料用灌水法或灌砂法测定;堆石因其空隙大,一般用灌水法测定。当砂砾料因缺乏细料而架空时,也用灌水法测定。
2.根据地形、地质、坝料特性等因素,在施工特征部位和防渗体中,选定一些固定取样断面,沿坝高5~10m,取代表性试样(总数不宜少于30个)进行室内物理力学性能试验,作为核对设计及工程管理之根据。此外,还须对坝面、坝基、削坡、坝肩接合部、与刚性建筑物连接处以及各种土料的过渡带进行检查。对土层层间结合处是否出现光面和剪力破坏应引起足够重视,认真检查。对施工中发现的可疑问题,如上坝土料的土质、含水量不合要求,漏压或碾压遍数不够,超压或碾压遍数过多,铺土厚度不均匀及坑洼部位等应进行重点抽查,不合格的应进行返工。
3.对于反滤层、过渡层、坝壳等非黏性土的填筑,主要应控制压实参数。2011年一级建造师考试成绩查询
4.土坝的堆石棱体与堆石体的质量检查大体相同。主要应检查上坝石料的质量、风化程度,石块的重量、尺寸、形状,堆筑过程有无离析架空现象发生等。
5.对于坝体填料的质量检查记录,应及时整理,分别编号存档,编制数据库,既作为施工过程全面质量管理的依据,也作为坝体运行后进行长期观测和事故分析的佐证。
1F415020混凝土面板堆石坝施工技术
1F415021熟悉面板堆石坝坝体材料分区
一、堆石材料质量要求
二、堆石坝坝体分区
堆石体的边坡取决于填筑石料的特性与荷载大小,对于优质石料,坝坡一般在1:1.3左右。

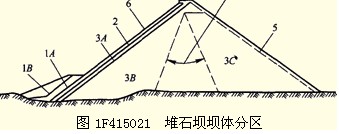

坝体部位不同,受力状况不同,对填筑材料的要求也不同,所以应对坝体进行分区。堆石坝坝体分区基本定型,主要有垫层区、过渡区、主堆石区、下游堆石区(次堆石料区)等,如图1F415021所示。
1A一上游铺盖区;1B一压重区;2-垫层区;3A一过渡区;3B-主堆石区;3C-下游堆石区;4一主堆石区和下游堆石区的可变界限;5-下游护坡;6-混凝土面板
(一)垫层区
垫层区的主要作用在于为面板提供平整、密实的基础,将面板承受的水压力均匀传递给主堆石体。
(二)过渡区
过渡区位于垫层区和主堆石区之间,其主要作用是保护垫层区在高水头作用下不产生破坏。
(三)主堆石区
主堆石区是坝体维持稳定的主体,其石质好坏、密度、沉降量大小,直接影响面板安危。
(四)下游堆石区
下游堆石区起保护主堆石体及下游边坡稳定作用。
建设工程教育网整理
