一级建造师市政工程讲义:掌握地下连续墙的施工技术
1K413012 掌握地下连续墙的施工技术
一、地下连续墙的施工工艺
壁式连续墙一般分幅施工,各幅墙体之间用锁结管或钢筋、钢板搭接,连接成整体。

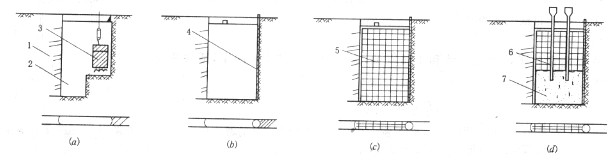

地下连续墙施工过程示意图
(a)成槽;(b)插入接头管;(c)放入钢筋笼;(d)浇注混凝土
1-已完成的单元槽段;2-泥浆;3-成槽机;4-接头管;5-钢筋笼;6-导管;7-浇筑的混凝土
二、地下连续墙工法的优点
施工时振动小、噪声低,墙体刚度大,对周边地层扰动小;可适用于多种土层,除夹有孤石、大颗粒卵砾石等局部障碍物时影响成槽效率外,对黏性土、无黏性土、卵砾石层等各种地层均能高效成槽。
三、地下连续墙分类与施工技术要点
按成槽方式可分为桩排式、壁式和组合式三类;按挖槽方式可分为抓斗式、冲击式和回转式等类型。
导墙是控制挖槽精度的主要构筑物。
四、槽段的划分应综合考虑下列因素
1.地质条件。
2.后续工序的施工能力。
3.其他因素。
五、泥浆的功能
泥浆应具有以下功能
1.护壁功能。
2.携渣作用。
3.冷却与润滑功能。
六、浇筑混凝土
地下连续墙混凝土应采用导管法灌注,管节连接应严密、牢固,施工前应对拼接好的导管接缝进行水密性试验。混凝土应一次浇筑完毕,不得中断。
建设工程教育网整理
