一级建造师考试《市政工程》讲义:箱涵顶进的基本要求
1K412052 掌握箱涵顶进的技术
一、箱涵顶进的基本要求
箱涵顶进前应检查验收箱涵主体结构的混凝土强度、后背,应符合设计要求。应检查顶进设备并进行预顶试验。
顶进作业应在地下水位降至基底以下0.5~1.0m后进行,并宜避开雨期施工,若在雨期施工,必须做好防洪及防雨排水工作。

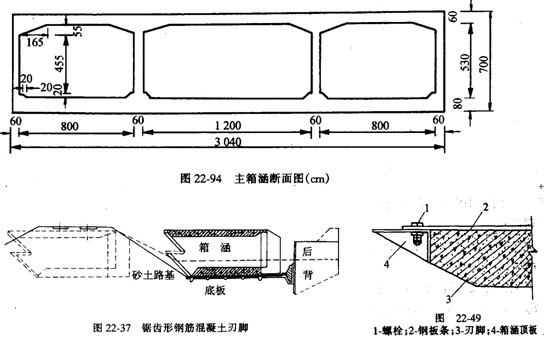

顶进挖运土方应在列车运行间隙时间内进行。在开挖面应设专人监护。应按照侧刃脚坡度及规定的进尺由上往下开挖,侧刃脚进土应在0.1m以上。开挖面的坡度不得大于1:0.75,并严禁逆坡挖土,不得超前挖土。严禁扰动基底土壤。挖土的进尺可根据土质确定,宜为0.5m;当土质较差时,并随挖随顶防止路基塌方。
二、箱涵顶进的测量与校正
(一)测量工作
为了准确掌握箱涵顶进的方向和高程,应在箱涵的后方设置观测站,观测箱涵顶进时的中线和水平偏差。观测站应离后背稍远,以避免后背变形而影响观测仪器的稳定。
(二)顶进中调整水平与垂直误差的方法
常用的校正方法有下列几种:
1.加大刃脚阻力,避免箱涵低头。
2.在刃脚处适当超挖,调整抬头现象。
3.校正水平偏差的几种情况:必须在箱涵人土前,把正方向,以避免发生误差,箱涵顶出滑板后的方向,一般可用调整两侧顶力或增减侧刃脚阻力的办法进行校正。
4.预防为主,校正为辅。在顶进工作中,必须树立“预防为主、校正为辅”的思想,以便稳步前进。通常将工作坑中的滑板留1%的仰坡,使箱涵顶出滑板时先有一个预留高度。
为了防止低头,还可在箱涵前端底板下设“船头坡”。船头坡不宜太陡,一般坡长1m,坡率5%,造成一个上坡的趋向,必要时也可垫混凝土板,使箱涵强制上坡。
三、顶进过程监控
在顶进过程中,应对原线路加固系统、箱体各部位、顶力系统和后背进行测量监控。测量监控方案应纳入施工组织设计或施工技术方案中。
