咨询工程师考试辅导资料:项目进度控制方法(2)
2)非匀速进展横道图比较法。指当工作在不同单位时间里的进展速度不相等时,在用涂黑粗线表示工作实际进度的同时,还要标出其对应时刻完成任务量的累计百分比,并将该百分比与其同时刻计划完成任务量的累计百分比相比较,判断工作实际进度与计划进度之间的关系。

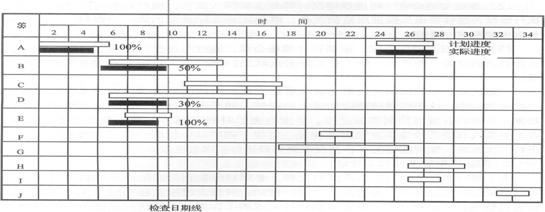

图9-40 实际进度与计划进度比较
(2)S形曲线比较法。S形曲线比较法以横坐标表示时间,纵坐标表示累计完成任务量,绘制成按计划时间累计完成任务量的S曲线,然后将工程项目实施过程中各检查时间实际累计完成任务量的S曲线也绘制在同一坐标系中,进行实际进度与计划进度比较的一种方法。项目实施过程中,每隔一段时间就应将实际进展情况绘制在原计划的S形曲线上进行直观比较。如图9-41所示,通过比较可以获得如下信息:
1)项目实际进度与计划进度比较。当实际工程进展点落在S形曲线左侧,则表示此时实际进度比计划进度超前;若落在其右侧,则表示拖后;若刚好落在其上,则表示二者一致;

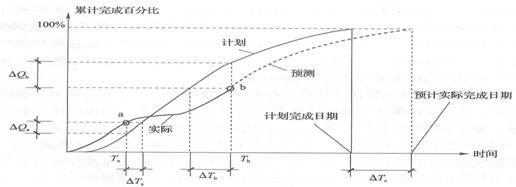

图9-41 S形曲线比较图
2)项目实际进度比计划进度超前或拖后的时间。如图9—41所示:△Ta表示Ta时刻实际进度超前的时间;△Tb表示Tb时刻实际进度拖后的时间。
3)项目实际进度比计划进度超前或拖后的任务量,如图9-41所示,△Qa表示Ta时刻,超前完成的任务量;△Qb表示在Tb时刻,拖后的任务量。
4)后续工程进度预测。如图9—41所示,后期工程按原计划速度进行,则工期拖延预测值为△Tc.
(3)“香蕉”曲线比较法。在工程项目进度计划制订一节中,我们提到过网络图中的时间参数有最早开始时间和最迟开始时间。在“香蕉”形曲线中,各项工作均按最早开始时间开始而绘制的S形曲线称为ES曲线;各项工作均按最迟开始时间开始而绘制的S形曲线称为LS曲线。两条曲线具有相同的起点和终点所以形成了闭合曲线(图9—42),一个科学合理的进度计划优化曲线应处于香蕉曲线所包络的区域之内。
“香蕉”曲线能直观反映工程的实际进展情况,比S形曲线能获得更多的信息。利用“香蕉”曲线可进行:
1)进度计划的合理安排。
2)实际进度与计划进度的比较。
3)对后续工程进度进行预测。
图9-42 “香蕉”曲线比较图
建设工程教育网整理
