咨询工程师考试《方法与实务》辅导:双代号网络图的组成
(一)节点
双代号网络图中节点表示工作之间的联结,它不占用任何时间和资源,只表示指向节点的工作全部完成后,该节点后面的工作才能开始这件事。因此节点只是一个“瞬间”,被称为事件。双代号网络图节点只代表工作的开始或结束。不代表工作本身。
(二)工作

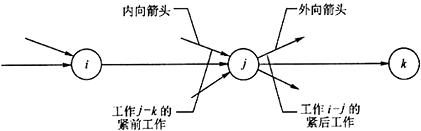

在双代号网络图中,工作是用箭线表示的。箭尾表示工作的开始,箭头表示工作的完成。对于某项工作来说,紧排在其前面的工作,称为该工作的紧前工作,紧接在其后面的工作称为该工作的紧后工作,和它同时进行的工作称为平行工作。双代号网络图中工作是用箭线表示的。单代号网络图中工作是用结点表示的。
(三)虚工作(逻辑箭线)
虚工作是一项虚拟的工作,实际并不存在。它仅用来表示工作之间的先后顺序,无工作名称,既不消耗时间,也不消耗资源。用虚箭线表示虚工作,其持续时间为0. 虚工作用实箭线表示时,需要标注持续时间为0.理解虚工作的涵义,既不消耗时间也不消耗资源。持续时间为0,仅用来表示逻辑关系连接和区分。在时标网络图中虚箭线只有上下,没有左右方向
(四)网络图的绘制
在绘制网络图前,根据工作分解结构方法和项目管理的需要,将项目分解为网络计划的基本组成单元—工作(或工序),并确定各工作的持续时间,确定网络计划中各项工作的先后顺序,工作间的逻辑关系分为工艺关系和组织关系,据此绘制网络计划图。
(五)双代号网络图绘制在时间坐标上,称为时标网络计划。
时标网络图中的工作全部按最早开始和最早完成时间绘制,称为早时标网络计划;
网络图中的工作全部按最迟开始和最迟完成时间绘制,称为迟时标网络计划。
我们案例考试中经常驻出现早时标网络图。时标网络计划中的实箭线表示工作,波形线表示一项工作的最早完成时间与其紧后工作最早开始时间之间的时间间隔。
建设工程教育网整理
