咨询工程师辅导资料:总图运输方案研究的依据(1)
总图运输方案研究:是对工程总体空间和设施进行合理布置。
主要依据:是确定的项目建设规模,此外还需结合场地、物流、环境、安全、美学等条件和要求。
二、总图运输方案
(一)总体布置与厂区总平面布置
1.总体布置的要求
(1)满足生产工艺过程要求;
(2)满足厂内外运输的要求;
(3)适应自然条件(气象、地形、水文、地质等)和城市规划的要求;
(4)符合防火、安全、环境保护和卫生规划的要求。
2.厂区总平面布置的要求
(1)满足生产工艺流程和物料流向要求。
(2)进行合理的生产功能分区。
(3)生产装置布置充分利用风向,考虑工程地质及水文地质的影响。
(4)结合场地地形、地质、地貌等条件,因地制宜并尽可能做到紧凑布置,最大限度地节约用地。
(5)总平面布置要与厂外铁路接轨站、码头的位置相适应。
(6)合理确定厂区通道宽度。
(7)对有洁净要求的生产装置和辅助设施的布置要考虑风向的影响,合理布置建筑朝向。
(8)改扩建项目应符合新老产品流程的要求。
厂区总平面布置:按照工厂性质、规模、生产流程、物流运输、环境保护、防火防爆、安全卫生、施工检修、生产经营等要求,在总体布置的基础上,结合自然条件(场地地形地貌、气象因素、防洪排涝等)及厂外配套设施分布,进行合理布置,经方案比较后择优选择。
(二)竖向布置
1. 竖向布置
2. 竖向布置的要求
(1)竖向布置应与总体布置和总平面布置相协调。
(2)满足生产工艺、场内外运输装卸、管道敷设对坡向、坡度、高程的要求。
(3)充分利用地形,选择相适应的竖向布置形式,合理确定建、构筑物和铁路、道路的标高,避免深挖高填,力求减少土石方工程量,保证物流人流的良好运输与通行。
(4)保证场地排水通畅,不受潮水、内涝、洪水的威胁。
(三)运输
1. 相关概念
(1)企业物流系统:运输是物流活动的核心。
(2)运输活动:
(3)厂外运输方案:
(4)厂内运输方案:
2. 厂外运输方案
根据厂外运进、厂内运出的实物量、物态特性、包装方式、产地、运距、可能运输方式,通过经济技术比较,确定并推荐运输方式,编制厂外运输量一览表。
厂外运输方案比选:
经济技术比较选择的比较因素一般包括:运输距离、包装方式、线路能力、运费、运输工具来源、运力、运输可靠程度、安全程度、承运公司资质等。
3. 厂内运输方案

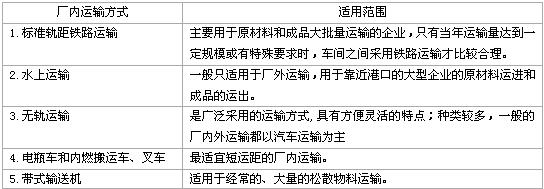

表3-16厂内运输方式比较表
建设工程教育网整理
