丹拉支线高速公路工程施工组织设计(二)

2010-11-12 14:28  来源于网络  【  【打印】【我要纠错】

  4.8屋面工程:

  4.8.1工艺流程

  a总工艺流程:

  基层清理→弹线找坡→管根固定→保温层铺设→抹找平层→防水层保护层施工

  b找平层工艺流程:

  基层清理→管根封堵→标高坡度弹成→洒水湿润→施工找平层(水泥砂浆)→养护→验收

  4.8.2主要技术及质量保证要求:

  a.找平层表面应压实平整,排水坡度应符合设计要求,当面积较大时应做分格处理,分格不大于6m,分隔缝嵌填密封材料。水泥砂浆找平层收水后应二次压光,不得有起砂起皮现象。找平层平整度偏差不大于5mm。待找平层充分养护干燥后方可进行防水层的施工。

  b施工前,应对防水层材料质量进行严格检查。

  4.9垂直运输和脚手架工程

  4.9.1搭设方法根据本工程的实际情况和结构形式,外架前期采用单排落地脚手架。杆间距为2m,距墙1.5m,水平步距为1.5m,外防护钢管脚手架满挂密孔安全网。装饰工程,在场地回填土时,拆除单排脚手架,重新搭设双排脚手架,用做装饰工程,内脚手架采用满堂脚手架,间距1.2m,步距1.8m。搭设脚手架前,其基础应夯实,有良好排水措施,底座支垫可采用木脚手板支垫,防脚手架下沉,以保证脚手架底部的整体稳定性。沿脚手架纵向两端和拐角处起,每隔10m设一组剪刀撑,斜杆与地面夹角60度。每一结构层处的小横杆抵住结构外墙,结构施工时用φ6.5钢筋与框架柱相抱。

  4.9.2搭设注意事项

  a只用φ48×3.5一种规格的钢管。有严重锈蚀、弯曲、压扁、损伤和裂纹者应剔除。

  b脚手板采用截面300×50mm木板,板宽不小于200mm.材质不低于国家二等的衫木和松木板,两端使用10-14号镀锌铁丝捆紧。

  c脚手架应用-40×4扁钢作接地,接地电阻不宜大于4Ω。

  d脚手架允许误差:主杆垂直偏差不大于架高的1/300,并同时控制其绝对偏差值不大于75㎜。相邻两根立杆接头应错开50厘米并尽量避免在同一步内,同一排大横杆水平偏差不大于该片脚手架总长度的1/250,并不大于50㎜。

  e所有脚手架搭设完毕后,经验收合格后方可投入使用。

  4.9.3脚手架的拆除

  a划出工作区标志,禁止行人进入;

  b拆除时先加固,后拆除。严格遵守拆除顺序,由上而下,后搭设的先拆,先搭设的后拆,先拆脚手板、剪刀撑,后拆小横杆、大横杆、立杆等;

  c统一指挥,上下呼应,动作协调,防止倾覆和坠落;

  d拆下的钢管和扣件等材料集中向下运输,严禁向下乱扔;将弯曲的钢管调直,损坏的扣件更换,作防锈处理后集中存放。

  4.9.4垂直运输采用竖井架

  a竖井架的组装要在平整场地进行,各结点螺栓应紧牢固。

  b吊装前,对架体进行加固,除延立柱纵向绑扎木杆外,两立杆之间尚应以横杆和剪刀撑进行横向加固。

  c整体吊装前应在架体顶部四角系缆风绳。起吊过程中,以缆风绳加以防护,架体吊装就位后,应在缆风绳和固定架体地脚后,方可摘除吊钩。

  d缆风绳应选用直径不小于9.3mm钢丝绳。缆风绳应设在顶部,与地面夹角不应大于60度,其下部应与地锚连接,不得拴在树木、电杆或构件堆物上。缆风绳与地锚连接应采用花篮螺栓连接拉紧,绳的两端应用适宜的钢丝绳夹子索紧(2两个以上)。

  e地锚采用脚手管埋深不小于1.7m。

  f竖井上料口应搭设防护棚,棚顶铺板应严密,板后不小于50mm.上料盘应设置安全门、护栏,安全门采用连锁开启装置,升降运行时安全门自动封闭料盘的上料口。护栏高度不低于1.2m。

  g上料盘严禁载人上下,严禁超在运输。

  4.10垂直、沉降观测点设置

  4.10.1垂直观测点设置于建筑的主要阳角处(两面)出结构面50~70mm。

  4.10.2沉降观测点设置于建筑的主要阳角处沉降缝两侧,结构结构有变化处,沿建筑物外延8~15米间距设置,标高在±0.000附近。埋设钢筋直径不小于20mm.出结构面50~80mm。

  4.11.砌体工程:

  4.11.1砌体材料:普通粘土砖,加气混凝土砌块。

  4.11.2砌砖墙

  a工艺顺序:弹轴线、墙身、洞口线完成预检手续——→立皮数杆——→选砖——→拌和砂浆——→盘角挂线——→砌砖墙、划缝。

  b粘土砖必须在砌筑前一天浇水润湿,一般以水进入砖四边1.5cm为宜。

  c砂浆搅拌:砂浆配合比采用重量比,计量精度水泥为±2%,砂、灰膏控制在±5%以内。宜用机械搅拌,搅拌时间不少于1.5分钟。

  d组砌方法:混水墙砌体一般采用一顺一丁(满丁、满条)或三顺一丁砌法,清水墙砌体一般采用梅花丁砌法。砖柱不得采用包心砌法。

  e排砖撂底(干摆砖):一般外墙第一层砖撂底时,两山墙排丁砖,前后檐纵墙排条砖。根据弹好的门窗洞口位置线,认真核对窗间墙、垛尺寸,其长度是否符合排砖模数,如不符合模数时,可将门窗口的位置左右移动。若有破活,七分头或丁砖应排在窗口中间,附墙垛或其它不明显的部位。移动门窗口位置时,应注意暖卫立管安装及门窗开启时不受影响。前后檐墙排第一皮砖,要考虑甩窗口后砌条砖,窗角上必须是七分头才是好活。

  f按标高立皮数杆,间距15~20米,用水准仪抄平,使皮数杆上的标高线与设计标高一致。

  g选砖砌砌清水墙应选择棱角整齐,无弯曲、裂纹,颜色均匀,规格基本一致的砖。敲击时声音响亮,焙烧过火变色,变形的砖可用在基础及不影响外观的内墙上。

  h盘角:砌砖前应先盘角,每次盘角不要超过5层,新盘的大角,及时进行吊、靠。如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高,控制好灰缝大小,使水平灰缝均匀一致。大角盘好后再复查一次,平整和垂直完全符合要求后,再挂线砌墙。

  i砌筑一砖半以上厚度墙必须双面挂线,如果长墙几个人均使用一根通线,中间应设几个支线点,小线要拉紧,每层砖都要穿线看平,使水平缝均匀一致,平直通顺;砌一砖厚混水墙时宜采用外手挂线,可照顾砖墙两面平整,为下道工序控制抹灰厚度奠定基础。

  j砌砖:砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法。砌砖时砖要放平。砌砖一定要跟线,“上跟线,下跟棱,左右相邻要对平”。为保证清水墙面主缝垂直,不游丁走缝,当砌完一步架高时,宜每隔2m水平间距,在丁砖立楞位置弹两道垂直立线,可以分段控制游丁走缝。

  k清水墙不允许有三分头,不得在上部任意变活、乱缝。

  l砌筑砂浆应随搅拌随使用,一般水泥砂浆必须在3h内用完,水泥混合砂浆必须在4h内用完。

  m砌清水墙应随砌、随划缝,划缝深度为8~10mm,深浅一致,墙面清扫干净。混水墙应随砌随将舌头灰刮尽。

  4.11.3留槎外墙转角处应同时砌筑。内外墙交接处必须留斜槎。分段位置应在变形缝或门窗口角处,隔墙与墙或柱不同时砌筑时,可留阳槎加预埋拉结筋。沿墙高按设计要求每50cm预埋φ6钢筋两根,其埋入长度从墙的留槎处算起,一般每边均不小于50cm,末端应加90度弯钩。隔墙顶应用立砖斜砌挤紧。

  4.11.4砖预留孔洞和墙体拉结筋:木砖做好防腐,预埋时小头在外,大头在内,数量按洞口高度决定。一般在洞口上边或下边四皮砖,中间间距不大于600mm均匀分布。

  4.11.5装过梁、梁垫时,其标高、位置及型号必须准确,坐灰饱满。如坐灰厚度超过2mm时,要用细石混凝土铺垫,过梁安装时,两端支承点的长度应一致。

  4.11.6构造柱做法:凡设有构造柱的工程,在砌砖前,先根据设计图纸将构造柱位置进行弹线,并把构造柱插筋处理顺直。砌砖墙时,与构造柱连接处砌成马牙槎。每个马牙槎沿高度方向的尺寸不宜超过5皮砖。马牙槎应先退后进。拉结筋按设计要求放置,设计无要求时,一般沿墙高50cm设置2根φ6水平拉结筋,每边深人墙内不小于1m。

  4.11.7加气混凝土砌块

  a工艺流程:

  墙体放线、砌块浇水→制备砂浆→砌块排列→铺砂浆→砌块就位→校正→砂筑镶砖→竖缝灌砂浆→勒缝

  4.11.8注意的质量问题

  a砌体粘结不牢:原因是砌块浇水、清理不好,砌块砌筑时一次铺砂浆的面积过大,校正不及时,砌块在砌筑使用的前一天,应充分浇水湿润,随吊运随将砌块表面清理干净。

  b第一皮砌块底铺砂浆厚度不均匀:原因是基底未事先用细石混凝土找平标高,造成砌筑时灰缝厚度不一,应注意砌筑基底找平。

  c拉结钢筋不符合设计要求,应按设计要求的规范的规定,设置拉接带和拉接钢筋。

  d砌体错缝不符合设计和规范的规定:未按砌块排列组砌施工,应注意砌块的规格并正确的组砌。

  e砌体偏差超规定:控制每皮砌块高度不准确,应严格按标志杆高度控制,掌握铺灰厚度。

  4.12质量控制点:

  4.12.1框架结构填充墙防裂措施

  a填充墙顶部砖切割斜砌,砖和梁底用砂浆填实,灰缝应控制在8——12㎜.墙体完成14天后,在进行抹灰施工。

  b不同的墙体材料,在结合处设置钢板网,钢板网应设置外檐。

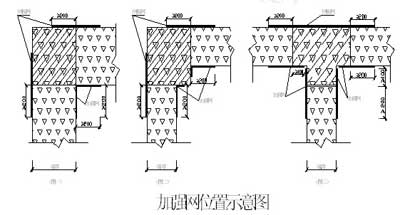

  c加强(钢板)网设置位置:应在底层灰中部,具体设置位置、尺寸见下图(图一)、(图二)、(图三)



  4.12.2屋面防水工程:(高聚物改性沥青卷材屋面防水层施工工法

  a工艺流程(热熔法施工):

  清理基层——>涂刷基层处理剂——>铺贴卷材附加层——>铺贴卷材——>热熔封边——>蓄水实验——>保护层

  b清理基层:施工前将验收合格的基层表面尘土、杂物清理干净。

  c涂刷基层处理剂:高聚物改性沥青卷材施工,按产品说明书配套施工,基层处理剂是将氯丁橡胶沥青胶粘剂加入工业汽油稀释,搅拌均匀,用长把滚刷均匀涂刷于基层表面上,常温经过4h后,开始铺贴卷材。

  d附加层施工:一般用热熔法使用改性沥青卷材施工防水层,在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层,附加的范围应符合设计和屋面工程技术规范的规定。

  e铺贴卷材:卷材的层数、厚度应符合设计要求。多层铺设时接缝应错开。将改性沥青防水卷材剪成相应尺寸,用原卷心卷好备用;铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处,喷枪距加热面300mm左右,经往返均匀加热,趁卷材的材面刚刚融化时,将卷材向前滚铺、粘贴,搭接部位应满粘牢固,搭接宽度满粘法为80mm.

  f热熔封边:将卷材搭接处用喷枪加热,趁热使二者黏结牢固,一边缘挤出沥青为止;末端收头用密封膏嵌填严密。

  i防水保护层施工:上人屋面按设计要求做各种刚性防水层屋面保护层。不上人屋面做保护层有两种形式:

  j防水层表面涂刷氯丁橡胶沥青胶黏结剂,随即撒石片,要求铺撒均匀,黏结牢固,形成石片保护层。

  k防水层表面涂刷银色反光涂料。

  4.12.3厕所、浴室聚氨酯防水涂料施工

  a聚氨酯防水涂料施工工艺流程:

  清扫基层——>涂刷底胶——>细部附加层——>第一层涂膜——>第二层涂膜——>第三层涂膜和粘石渣

  b清扫基层:用铲刀将粘在找平层上的灰皮除掉,用扫帚将尘土清扫干净,尤其是管根、地漏和排水口等部位要仔细清理。如有油污时,应用钢丝刷和砂纸刷掉。表面必须平整,凹陷处要用1:3水泥砂浆找平。

  c涂刷底胶:将聚氨酯甲、乙两组份和二甲苯按1:1.5:2的比例(重量比)配合搅拌均匀,即可使用。用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面,不得过薄也不得过厚,涂刷量以0.2kg/㎡左右为宜。涂刷后应干燥4h以上,才能进行下一工序的操作。

  d细部附加层:将聚氨酯涂膜防水材料按甲组份:乙组份=1:1.5的比例混合搅拌均匀,用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水的薄弱部位均匀涂刷,不得漏刷(地面与墙面交接处,涂膜防水拐墙上做100mm高)。

  e第一层涂膜:将聚氨酯甲、乙两组份和二甲苯按1:1.5:0.2的比例(重量比)配合后,倒入拌料桶中,用电动搅拌器搅拌均匀(约5min),用橡胶刮板或油漆刷刮涂一层涂料,厚度要均匀一致,刮涂量以0.8~1.0kg/㎡为宜,从内往外退着操作。

  f第二层涂膜:第一层涂膜后,涂膜固化到不沾手时,按第一遍材料配比方法,进行第二遍涂膜操作,为使涂膜厚度均匀,刮涂方向必须与第一遍刮涂方向垂直,刮涂量与第一遍同。

  i第三层涂膜:第二层涂膜固化后,仍按前两遍的材料配比搅拌好涂膜材料,进行第三遍刮涂,刮涂量以0.4~0.5kg/㎡为宜,涂完之后未固化时,可在涂膜表面稀撒干净的φ2~φ3mm粒径的石渣,以增加与水泥砂浆覆盖层的黏结力。

  j在操作过程中根据当天操作量配料,不得搅拌过多。如涂料黏度过大不便涂刮时,可加入少量二甲苯进行稀释,加入量不得大于乙料的10%.如甲、乙料混合后固化过快,影响施工时,可加入少许磷酸或苯磺酰氯化缓凝剂,加入量不得大于甲料的0.5%;如涂膜固化太慢,可加入少许二月桂酸二丁基酰作促凝剂;但加入量不得大于甲料的0.3%.

  k涂膜防水做完,经检查验收合格后可进行蓄水试验,24h无渗漏,可进行面层施工。

  五.文明施工措施及环境污染防护措施

  5.1.文明施工是工程整体实施的一个重要组成部分,它体现了现场各项管理工作的水平,对全面实施工程创优目标、创建施工企业的外部美好形象、扩大企业的社会影响力会起到有益的作用。因此必须给予应有的重视。

  5.1.1.设立文明施工常设机构,由项目经理部各有关部门等组成各种文明施工推动小组。

  5.1.2制定工作计划及各种制度。

  5.1.3组织与推动文明工程、文明工地、文明施工队等活动,制定协议。

  5.1.4施工现场全面布局,设置宣传企业形象企业标志、宣传牌、横标、彩旗,作业区有安全护栏。

  5.1.5现场施工人员佩带安全帽,操作员戴黄色,管理人员戴红色。

  5.1.6材料库房封闭式,材料堆放整齐有序,现场无乱堆乱放现象。有防雨、防潮、防腐、防爆、防火措施。

  5.1.7施工道路、生活区域、排水沟、垃圾容器有专人定时清扫、清理。保证施工现场卫生干净整洁,职工宿舍内外环境清洁。

  5.1.8做好防噪音和防尘工作。

  5.1.9现场管理人员办公区采用装配式板房及集装箱,有经理书记室、现场办公室、器材室、会议室、微机房及管理人员休息室等部分。办公室内统一配备办公桌椅,会议室内配备拼装式长型会议桌,微机房配备电脑、打印机等设施。办公室、会议室安装空调、电源插座等。办公室门前进行绿化布置,靠道路设“五牌一图”,营造一个整洁、文明、舒心的办公环境。

  5.1.10工人宿舍、食堂、厕所、浴室

  工人生活区采取外租民房,由宿舍、食堂、厕所、浴室组成。上下两层。宿舍每间20人,上下铺,床架被褥整齐、干净。2003.4月场区回填土后,在现场内搭设活动板房。整个生活区,派人定时打扫卫生,做到干净、整洁、无异味、排水通畅、道路整齐,并进行适当绿化、美化,为工人营造一个整洁、卫生的生活环境,展现企业形象。

  5.2.环境污染防护措施:

  5.2.1锯末、刨花随时清理并处理,防止随风刮走,或引起火灾。

  5.2.2支、拆模时,轻拿轻放,拆下的模板应有竖井倒出,在指定地点码放整齐。防止噪音污染。

  5.2.3修建场内排水管道沉淀池,防止污水外溢针对施工现场情况设置宣传标语和黑板报,并每月更换内容,确实起到鼓舞士气,表扬先进的作用。

  5.2.4在施工现场修筑一条循环施工道路,修筑后应高出地坪面,并作好排水工作。配一台推土机对受损的道路实施维护。雨水排入附近的土坑。干燥天气洒水湿润,防止车行灰尘污染环境。

  5.2.5施工现场、办公区、生活区等处悬挂有关环保的标识牌。

  5.2.6外檐脚手架,立面满铺密目网。以免粉尘飞出污染周围环境。

  六.技术措施和质量保证措施

  6.1质量保证体系及保证措施

  本工程将严格按规范化的质量体系文件进行操作,加强项目质量管理,规范管理工作程序,提高工程质量,从而达到交付满意工程的目的。

  6.1.1工程施工质量目标

  在本工程的施工质量上,本企业制定如下目标:确保部优工程。为确保质量目标的实现,特制定各分部工程质量目标计划,以保证工程总的施工质量目标计划的实现。

  分部工程质量目标计划表

序号 分部工程名称 分项工程名称 保证项目合格率 一般项目合格率 一次交验质量目标
1 基础工程 地基基础处理 100%
钢筋工程 100% >90%
砼工程 100% >95%
2 主体工程 钢筋工程 100% >90% 优良
砼工程 100% >90%
砌体结构 100% >92%

3
建筑装饰
工程
花岗石地面 100% >90% 优良
细石混凝土楼、地面 100% >90%
防滑地砖楼地面 100% >90%
石膏板顶棚 100% >90%
装饰抹灰 100% >91% 优良
一般抹灰 100% >94%
外檐涂料 100% >90%
顶棚 100% >95%
幕墙工程 100% >90%
4 屋面工程 保温层 100% >90%
找平层 100% >90%
卷材防水 100% >90%
细部构造 100% >95%
5 建筑给水、排水及采暖工程 给水管道及配件安装 100% >90% 优良
室内消防栓安装 100% >90%
给水设备安装 100% >90%
排水管道及配件安装 100% >90%
雨水管道及配件安装 100% >90%
卫生器具安装、给水配件安装 100% >90%
5 卫生洁具排水管道安装 100% >90% 优良
消防水泵结合器及室外消防栓安装 100% >90%
室内管沟及井室 100% >90%
室外排水管道安装 100% >90%
室外排水管沟及井池 100%

>90%
锅炉安装 100% >85%
6 建筑电气安装工程 母线和滑接线安装工程 100% >90% 优良
电气器具设备工程 100% >80%
避雷针网及
接地装置工程
100% >90%
7 通风空调工程 风管制作安装工程 100% >90% 优良
空气处理设备安装工程 100% >90%
制冷管道安装工程 100% >90%
防腐与保温工程 100% >90%
