问：住宅构造设计图通病有哪些？

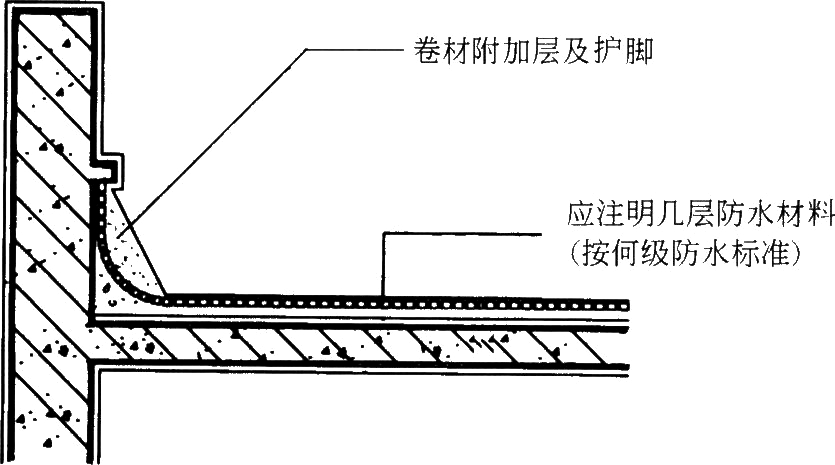

答：8.屋面防水方案选定缺乏根据。

屋面防水国家规定有4级标准，根据建筑性质及重要性采取不同分级的防水等级，常有施工图纸对此毫无要求，实属设计疏漏。

9.屋面聚苯保温层不注材料密度，造成因材料压实失去保温作用。

这是因设计工作不细所致，虽注意到其保温作用而忽视了施工操作可能带来的问题，而又无保护措施，造成选材不当，不仅放在屋面上形同虚设，同时造成冬季冻裂主体结构。

图9

10.盲目选用标准图，但所选所用不符。

选用标准图、参考别人设计图都是可以的，但问题是不仔细研究，简单的拿来就用，不考虑工程实际情况，设计切莫只追求效率，而忽视质量。

11.以“详厂家”而取代大量设计详图，甚至不设预留条件，影响工程质量。

设计图中只注“详厂家”同样是只求快而不深入的做法，由于仅以三个字代替了必要的详图，缺乏对局部做法的要求，致使出现不牢固、不安全的问题。
