问:上海环球金融中心结构设计中混凝土核心简体系是什么

答:核心筒采用钢筋混凝土结构,既承担重力荷载,又承担由风和地震引起的部份剪力和倾覆弯矩。混凝土核心筒的平面形状沿建筑物的高度有三次改变(见图1~图3)。下部核心筒与中部核心筒的转换有3层搭接,而中部核心筒与上部核心简的转换有2层搭接。转换区核心筒的搭接有利于荷载的有效传递。混凝土核心筒顶部88层至90层的墙体厚度有所增加,主要是为了提供足够空间让伸臂桁架能够埋置到墙体之中。

上海环球金融中心结构设计中混凝土核心简体系是什么?

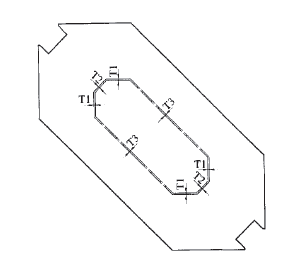

图1下部核心简墙体(B3层~58层)

上海环球金融中心结构设计中混凝土核心简体系是什么?

图2中部核心筒墙体(56层~78层)

上海环球金融中心结构设计中混凝土核心简体系是什么?

图3上部核心筒墙体(77层~90层)
