　　Part1.建筑物及建筑材料

　　知识点：混凝土坝的构造及作用

　　【课前引例】

　　重力坝的基础灌浆廊道应设置在(　)。

　　A.上游坝踵处

　　B.下游坝踵处

　　C.坝体纵向轴线处

　　D.坝体横向中心线处

　　一、重力坝的结构特点和类型

　　1.重力坝的结构特点

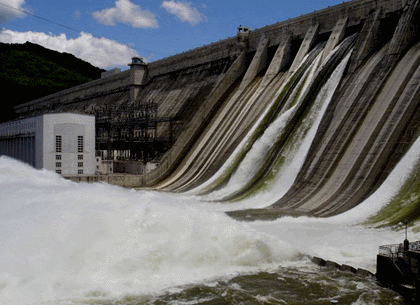

　　重力坝主要依靠自身重量产生的抗滑力维持其稳定性。坝轴线一般为直线，横剖面基本上呈三角形。

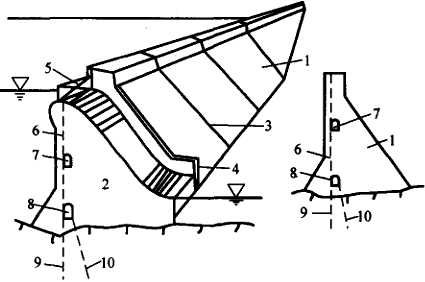

　　图 重力坝示意图

　　1-非溢流重力坝;2-溢流重力坝;3-横缝;4-导墙;5-闸门;6-坝内排水管;7-检修、排水廊道;8-基础灌浆廊道;9-防渗帷幕;10-坝基排水孔

　　2.重力坝的类型

　　(1)坝体高度：高坝、中坝和低坝。坝高大于70m的为高坝，小于30m的为低坝，介于两者之间的为中坝。

　　《碾压式土石坝设计规范》SL 274—2001规定：

　　高度在30m以下的为低坝;

　　高度在30(含30m)～70m(含70m)之间的为中坝;

　　高度超过70m的为高坝。

　　(2)筑坝材料：混凝土重力坝、浆砌石重力坝;

　　(3)施工方法：浇筑混凝土、碾压混凝土重力坝;

　　(4)泄水条件：溢流重力坝、非溢流重力坝。

　　二、重力坝的构造及作用

　　1.坝顶构造：防浪墙顶高程(max)

　　正常蓄水位+波浪中心线至正常蓄水位高差+波高+安全超高。　　

　　堰顶安全超高不应低于下表规定。　　

　　2.重力坝的防渗和排水设施

　　在混凝土重力坝坝体的上游面和下游面水位以下部分，多采用一层具有防渗、抗冻和抗侵蚀的混凝土，作为坝体的防渗设施，厚度不小于2m。

　　为了减小坝体的渗透压力，靠近上游坝面设置排水管幕。

　　3.重力坝的分缝与止水

　　防止由于温度变化和地基不均匀沉降导致坝体裂缝。

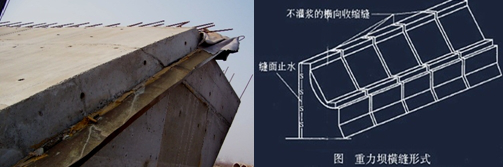

　　(1)横缝。垂直于坝轴线;有永久缝和临时缝两种。　　

　　重力坝：一般不需要进行接缝灌浆的，故称为永久缝，需做止水，缝间用沥青油毡隔开;

　　兼做沉降缝和温度缝。

　　拱坝：横缝由于有传递应力的要求，需要进行接缝灌浆处理，称为临时缝。

　　(2)纵缝。平行于坝轴线;其作用是为了适应混凝土的浇筑能力、散热和减小施工期的温度应力。

　　形式：铅直缝、斜缝和错缝三种;为保证坝段的整体性，沿缝面应布设灌浆系统。

　　(3)水平施工缝。新老混凝土的水平结合面。

　　1)同一坝段相邻浇筑块水平施工缝的高程应错开;

　　2)混凝土浇筑前，必须清除老混凝土表面浮碴、并凿毛，用压力水冲洗，然后浇筑。

　　4.坝内廊道

　　(1)基础灌浆廊道。设置在上游坝踵处。

　　(2)坝体检修和排水廊道。在靠近坝体上游面沿高度每隔15～30m设一检查兼作排水用的廊道，断面形式多为城门洞形。

　　三、重力坝的荷载与作用

　　①自重(包括固定设备重);②静水压力;③扬压力;④动水压力;⑤波浪压力;⑥泥沙压力;⑦冰压力;⑧土压力;⑨温度作用;⑩风作用;

　　地震作用等。

　　2.静水压力：随上、下游水位而定。

　　3.扬压力：包括上浮力和渗流压力;

　　上浮力：坝体下游水深产生的浮托力;

　　渗流压力：在上、下游水位差的作用下，水流通过基岩节理、裂隙而产生的向上的静水压力。

　　四、拱坝的结构特点和类型

　　拱坝的轴线为弧形，能将上游的水平水压力变成轴向压应力传向两岸，主要依靠两岸坝肩维持其稳定性。

　　五、支墩坝的结构特点和类型

　　支墩坝是由一系列顺水流方向的支墩和支承在墩子上游的挡水面板所组成。

　　【课前引例】

　　重力坝的基础灌浆廊道应设置在(　)。

　　A.上游坝踵处　　　　B.下游坝踵处

　　C.坝体纵向轴线处　　D.坝体横向中心线处

　　『正确答案』A

　　『答案解析』本题考查的是重力坝的结构特点和类型。基础灌浆廊道设置在上游坝踵处。

　　【课前引例】

　　拦河坝为混凝土重力坝，最大坝高60m，该拦河坝属于(　)。

　　A.低坝　　B.中坝

　　C.高坝　　D.超高坝

　　『正确答案』B

　　『答案解析』本题考查的是重力坝的结构特点和类型。高度在30(含30m)～70m(含70m)之间的为中坝。
