二级建造师考试知识点:隧道结构组成

2019-01-17 14:02   来源:建设工程教育网 字体: 打印 收藏

  二级建造师考试知识点:隧道结构组成,2019年二级建造师考试备考是需要我们一点一点去积累的。为此,建设工程教育网为大家分享二级建造师考试知识点:隧道结构组成,希望能帮助各位小伙伴2019年二级建造师备考。

  知识点:隧道结构组成

  一、概念及分类

  隧道分类

序号
分类形式
种类
1
按地层
岩石隧道、土质隧道
2
按所处位置
山岭隧道、城市隧道、水底隧道
3
按施工方法
矿山法、明挖法、盾构法
4
按埋置深度
浅埋隧道、深埋隧道
5
按断面形式
圆形隧道、马蹄形隧道、矩形隧道
6
按ITA定义的断面数值
特大断面、大断面、中等断面、小断面、极小断面
7
按车道数
单车道、双车道、多车道
8
按长度
特长隧道、长隧道、中隧道、短隧道
9
按隧道间距离
连拱、小净距、分离式隧道

  二、组成

  隧道结构构造,由主体构造物和附属构造物两大类组成。主体构造物是为了保持岩体的稳定和行车安全而修建的人工永久建筑物,通常指洞身衬砌和洞门构造物。附属构造物是主体构造物以外的其他建筑物,是为了运营管理、维修养护、给水排水、供蓄发电、通风、照明、通信、安全等建造的。

  1.洞门类型及构造

  洞门是隧道两端的外露部分,也是联系洞内衬砌与洞口外路堑的支护结构,其作用是保证洞口边坡的安全和仰坡的稳定,引离地表流水,减少洞口土石方开挖量。洞门还是标志隧道的建筑物;因此,应与隧道规模、使用特性以及周围建筑物、地形条件等相协调。

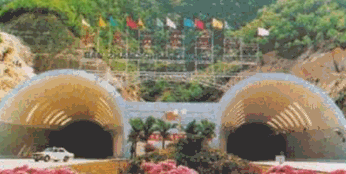

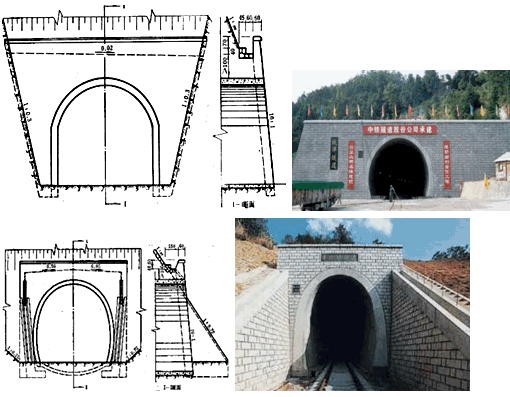

  (1)为了保证岩体和使车辆不受崩塌、落石等威胁,确保行车安全,应根据实际情况,选择恰当的洞门形式修筑洞门,并对边坡、仰坡进行适宜的护坡。常见有:端墙式洞门、翼墙式洞门、环框式洞门、遮光式洞门、削竹式洞门等。



二级建造师考试知识点:隧道结构组成





二级建造师考试知识点:隧道结构组成



  环框式



二级建造师考试知识点:隧道结构组成



  台阶式



二级建造师考试知识点:隧道结构组成

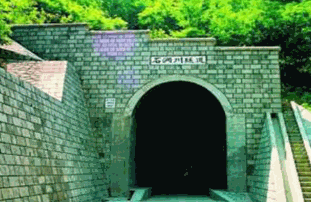

  遮光式

  (2)洞门构造:

  ①洞口仰坡坡脚至洞门墙背应的水平距离不应小于1.5m。洞门端墙与仰坡之间水沟的沟底与衬砌拱顶外围的高度不应小于1.0m。洞门墙顶应高出仰坡脚0.5m以上。

  ②洞门墙应根据情况设置伸缩缝、沉降缝和泄水孔。洞门墙的厚度可按计算或结合其他工程类比确定,但墙身厚度不得小于0.5m。

  2.明洞类型及构造

  洞顶覆盖层较薄,难以用暗挖法建隧道时,隧道洞口或路堑地段受塌方、落石、泥石流、雪害等危害时,道路之间或道路与铁路之间形成立体交叉,但又不宜做立交桥时,通常应设置明洞。明洞具有地面、地下建筑物的双重特点,既作为地面建筑物用以抵御边坡、仰坡的坍方、落石、滑坡、泥石流等病害,又作为地下建筑物用于在深路堑、浅埋地段不适宜暗挖隧道时,取代隧道的作用。



二级建造师考试知识点:隧道结构组成



  (1)明洞类型

  明洞主要分为拱式明洞和棚式明洞两大类。按荷载分布,拱式明洞又可分为路堑对称型、路堑偏压型、半路堑偏压型和半路堑单压型。按构造,棚式明洞又可分为墙式、刚架式、柱式等。此外还有特殊结构明洞,如支撑锚杆明洞、抗滑明洞、柱式挑檐棚洞、全刚架式棚洞、空腹肋拱式棚洞、悬臂棚洞、斜交托梁式棚洞、双曲拱明洞等,以适应特殊场合。

  (2)明洞构造

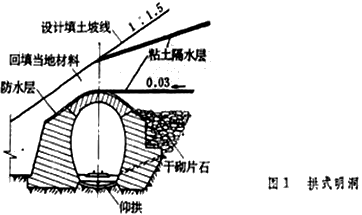

  ①拱式明洞

  拱式明洞主要由顶拱和内外边墙组成混凝土或钢筋混凝土结构,整体性较好,能承受较大的垂直压力和侧压力。内外墙基础相对位移对内力影响较大,所以对地基要求较高,尤其外墙基础必须稳固。必要时还可加设仰拱。通常用作洞口接长衬砌的明洞,以及用明洞抵抗较大的塌方推力、范围有限的滑坡下滑力和支撑边坡稳定等。



二级建造师考试知识点:隧道结构组成



  ②棚式明洞

  受地形、地质条件限制,难以修建拱式明洞时,边坡有小量塌落掉块,侧压力较小时,可以采用棚式明洞,棚式明洞由顶盖和内外边墙组成。顶盖通常为梁式结构。内边墙一般采用重力式结构,并应置于基岩或稳固的地基上。



二级建造师考试知识点:隧道结构组成



  3.衬砌

  衬砌的平、纵、横断面形状由道路隧道的几何设计确定,衬砌断面的形状和厚度由衬砌计算决定。隧道的衬砌结构形式,主要根据隧道所处的地质地形条件,考虑其结构受力的合理性、施工方法和施工技术水平等因素来确定。按支护理论,分为整体式衬砌、复合式衬砌和喷锚衬砌。



二级建造师考试知识点:隧道结构组成



  4.附属设施

  隧道的附属设施是指为确保交通安全和顺适而设置的通风设施、照明设施、安全设施、供配电设施、应急设施等。长度大于100m的隧道应设置照明;隧道照明灯具的防护等级应不低于IP65。

  【典型例题】

  隧道的主体建筑物包括( )。

  A.洞身衬砌和照明、通风

  B.洞身衬砌和照明、安全设备

  C.洞身衬砌和洞门

  D.洞身衬砌和照明、排水设施

  【答案】C

  【解析】本题考查的是隧道结构组成。隧道结构构造,由主体构造物和附属构造物两大类组成。主体构造物是为了保持岩体的稳定和行车安全而修建的人工永久建筑物,通常指洞身衬砌和洞门构造物。

  明洞主要分为拱式和( )。

  A.路堑式

  B.端墙式

  C.环框式

  D.棚式

  【答案】D

  【解析】本题考查的是隧道结构组成。明洞主要分为拱式明洞和棚式明洞两大类。

  有关设置明洞的论述错误的是( )。

  A.隧道洞口受塌方、落石、泥石流、雪害等危害时,通常应设置明洞

  B.明洞主要分为两大类,即拱式明洞和棚式明洞

  C.拱式明洞整体性好,能承受较大的垂直压力和侧压力;墙体对地基的要求不太高

  D.受地形、地质条件限制,难以修建拱式明洞时,边坡有小量坍落掉块,侧压力较小时,可以采用顶盖通常为梁式结构的明洞

  【答案】C

  【解析】本题考查的是隧道结构组成。拱式明洞对地基要求较高,尤其外墙基础必须稳固。
