2022二建管理知识点：双代号网络计划的绘图规则（视频+思维导图）
二级建造师考试《建设工程施工管理》双代号网络计划的绘图规则考点，历年分值在1分左右，考情分析+视频讲解+高清思维导图+5题帮你轻松拿下此考点，欢迎收藏分享。
年份 | 题型 | 试题数量 | 所占分值 |
2021（1） | 单选 | 1 | 1 |
2021（2） | — | — | — |
2020（1） | 单选 | 1 | 1 |
2020（2） | — | — | — |
2019 | 单选 | 1 | 1 |

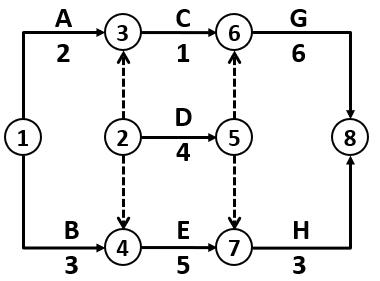

【2021年单选】某双代号网络计划如下图所示（时间单位：天），存在的绘图错误是（ ）。
A.有多个起点节点
B.工作标识不一致
C.节点编号不连续
D.时间参数有多余
【2020年单选】双代号网络图如下图，图中存在的绘图错误是（ ）。
A.存在多个终点节点
B.存在曲线形状的箭线
C.出现循环回路
D.存在多余的虚箭线
【2019年单选】如下图所示网络图中，存在的绘图错误是（ ）。
A.节点编号错误
B.存在多余节点
C.有多个终点节点
D.工作编号重复

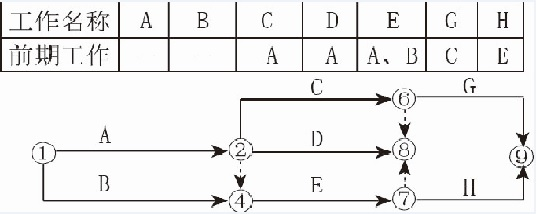

【2018年单选】根据下表逻辑关系绘制的双代号网络图如下，存在的绘图错误的是（ ）。
A.节点编号不对
B.逻辑关系不对
C.有多个终点节点
D.有多个起点节点

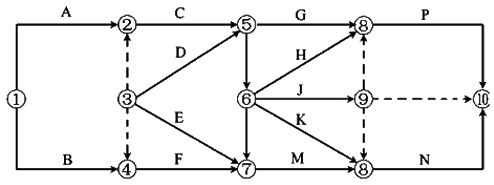

【典型例题】某分部工程双代号网络计划如下图所示，其存在的绘图错误有（ ）。
A.多个终点节点
B.存在循环回路
C.多个起点节点
D.节点编号有误
E.有多余虚工作
【正确答案】CDE

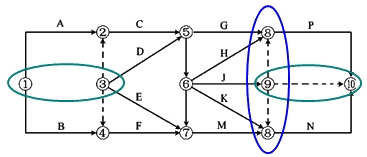

【答案解析】本题考查的是双代号网络计划。有多个起点节点①和③；有两个⑧节点和节点指向错误③→②，故节点编号错误；有多余虚工作⑨→⑩。
