2011年一级建造师考试《机电实务》试题案例题第三题

　　案例（三）

　　背景资料
   某安装公司分包一商务楼（1-5层为商场、 6-30层为办公楼）的变配电工程，工程的主要设备（三项干式电力变压器、手车式开关柜和抽屉式配电柜）由业主采购，设备已运达施工现场，其他设备、材料由安装公司采购，合同工期为60天，并约定提前1天奖励5万元人民币，延迟1天罚款5万元人民币。
   安装公司项目部进场后，依据合同、施工图、验收规范及总承包的进度计划，编制了变配电工程的施工方案、进度计划、劳动力计划和计划费用。项目部施工准备工作用去了5天。当正式施工时，因商场需提前送电，业主要求变配电工程提前5天竣工。项目部按工作持续时间和计划费用（见下表）分析，在关键工作上，以最小的赶工增加费用，在试验调整工作前赶出了5天。
   进入试验调整工作时，发现有2台变压器线圈因施工中保管不当受潮，干燥处理用去了3天，并增加费用3万元，项目部又赶工3天，变配电工程最终按业主要求提前5天竣工，验收合格后，资料整理齐全，准备归档。

   问题：
   1．项目部在哪几项工作赶工了？并分别列出其赶工天数和增加的费用。
   2．原计划施工费用多少？赶工后实际施工费用多少？
   3．变压器线圈可采用哪种加热方法干燥？干燥后必须检查哪项内容合格后才能做耐压试验？
   4．变配电工程先按哪种工程划分类别竣工验收？验收资料应在何时归档？
   【建设工程教育网老师权威答案】

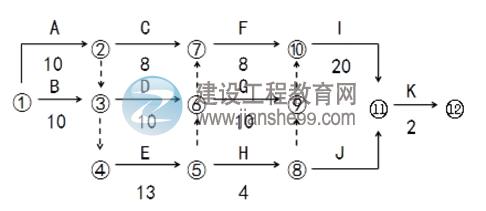

   1．根据背景，原计划网络图如下

   从A--I工作，其中的关键工作有：
   A、B、E、G
   A工作如果压缩3天，但 因B工作只能压缩2天， 那么E工作的紧前工作为AB，那么A工作压缩3天，对E而言无意义，压缩2天就够了。
   AB分别压缩2天，费用为：（2×1）+（2×1）=4万元
   G没有压缩空间，那么只有在E工作上压缩3天，才能完成赶工5天，费用为：3×1．5=4．5万元
   即项目部在A（基础框架安装）、B（接线干线安装）、E（开关柜配电柜安装）、I（试验调整）工作上进行了赶工；
   A（基础框架安装）赶工2天、增加费用2万元
   B（接地干线安装）赶工2天、增加费用2万元
   E（开关柜配电柜安装）赶工3天、增加费用4．5万元
   I（试验调整）赶工3天、增加费用4．5万元
   2．原计划施工总费用为：
   10+5+15+8+32+90+80+4+30+2=280万元
   在试验调整工作前进行的赶工，增加费用为
   2+2+4．5=8．5万元
   因变压器受潮，干燥处理增加费用3万元
   赶工3天，费用为3×1．5=4．5
   那么增加的总费用为：8．5+3+4．5=16万元
   赶工后提前5天竣工奖励为5×5=25万元
   赶工后实际费用为280+16-25=271万元
   3．变压器线圈安装现场可采用电加热，如油箱铁损法、铜损法和热油法进行干燥（P48），干燥后必须对试验元件用摇表检查绝缘状况（P49），合格后才能做耐压试验。
   4．变配电工程应按子分部工程（如果是室外变配电，按单位工程）进行竣工验收，验收后资料移交给总包，总包在整个商务楼竣工验收后移交给建设单位，由建设单位在整个商务楼工程结束时归档。
