监理工程师正在处于紧张的备考时期，各位学员复习的都怎么样呢？为了帮助大家备考，建设工程教育网精选大量极具代表性的习题，深入剖析解题思路，提炼高频考点，指导学员熟悉考试题型、掌握命题规律、提高解题能力，帮助考生循序渐进掌握知识点、全面夯实基础，学习有条理，备考更轻松！

知识点：混凝土结构工程施工试验与检测

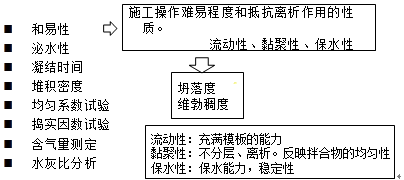

（一）普通混凝土拌合物性能试验

1.坍落度及坍落扩展度测定

坍落度的测试方法：用一个上口100mm、下口200mm、高300mm喇叭状的坍落度桶，灌入混凝土分三次填装，每次填装后用捣棒振捣25次，捣实后抹平。然后拔起桶，混凝土因自重产生塌落现象，用桶高（300mm）减去塌落后混凝土最高点的高度，称为坍落度。如果差值为10mm，则坍落度为10.

适用于骨料最大粒径不大于40mm、坍落度不小于10mm的混凝土拌合物稠度测定。

【记忆结论】当混凝土拌合物的坍落度大于220mm时，用钢尺测量混凝土扩展后最终的最大直径和最小直径，在这两个直径之差小于50mm的条件下，用其算术平均值作为坍落扩展度值；最大最小差大于50mm时试验结果无效。

如果发现粗骨料在中央集堆或边缘有水泥浆析出，表示此混凝土拌合物抗离析性不好，应予记录。

坍落度以mm表示，精确至5mm.

2.维勃稠度测定

适用于骨料最大粒径不大于40mm、维勃稠度在5～30s之间的混凝土拌合物稠度测定。

测定方法：该维勃稠度的测试方法是将混凝土拌合物按一定方法装入坍落度筒内，按一定方法捣实，装满刮平后，将坍落度筒垂直向上提起，把透明圆盘转到混凝土圆台体顶面，开启振动台，同时计时，记录当圆盘底面布满水泥浆时所用时间，所读秒数即为该混凝土拌合物的维勃稠度值。

（二）普通混凝土物理力学性能试验

抗压强度

抗拉强度

抗折强度

握裹强度

疲劳强度

静力受压弹性模量

收缩

徐变

立方体抗压强度试验方法

试块标准尺寸：150mm

抗压强度值为标准值

试块：200mm，系数1.05

试块：100mm，系数0.95

f_cu=P/A
　　三个试件测值的算术平均值作为该组试件的强度值。

下列情况，存在其一，最大及最小值一并舍除，中间值为抗压强度值；

“最大值－中间值＞15%中间值”或“最小值－中间值＞15%中间值”

如有两个测值与中间值的差均超过中间值的15%，则该组试件的试验结果无效。

【例题。单选】当混凝土的立方体抗压强度试验中，当三个试件测算的值的最大值与最小值的差值均超过中间值的（　），则该组试件的试验结果无效。

A.10%

B.15%

C.20% D.30%

【正确答案】B

【答案解析】本题考查的是混凝土结构工程施工试验与检测。当混凝土的立方体抗压强度试验中，当三个试件测算的值的最大值与最小值的差值均超过中间值的15%，则该组试件的试验结果无效。参见教材P88。

（三）钢筋连接施工试验与检测

1.焊接接头试验方法（常温10～35℃）

 2.钢筋机械连接接头试验方法

1）型式检验

①确定接头性能等级时；

②材料、工艺、规格进行改动时；

③型式检验报告超过4年时。

2）施工现场接头的检验与验收

套筒挤压接头、锥螺纹接头、镦粗直螺纹接头等

【例题。多选题】焊接接头的基本力学试验方法有（　）。

A.抗压试验

B.拉伸试验

C.抗剪试验

D.弯曲试验

E.型式检验

【正确答案】BCD

【答案解析】本题考查的是混凝土结构工程施工试验与检测。钢筋焊接接头的各种试验，包括：（1）拉伸试验；（2）抗剪试验；（3）弯曲试验。参见教材P89。

（四）混凝土结构实体检测

1.混凝土实体检测方法

 2.受力钢筋的保护层厚度检测（仪器）

3.现浇楼板厚度检测

超声波对测法

发射探头置于楼板底面，接收探头置于楼板顶面，让接收探头来回在顶面移动，直到显示屏上显示的数值为最小时停止，该数值所检测到的该点楼板的厚度。

误差在2mm以内。
