监理工程师难点知识：单代号搭接网络计划时间参数的计算
单代号搭接网络计划计算顺序：最早开始时间、最早完成时间→时间间隔→总时差、自由时差→最迟开始时间、最迟完成时间。即ESi、EFi→LAGi，j→TFi、FFi→LSi、LFi.下面以图1单代号搭接网络计划为例，说明其计算方法。

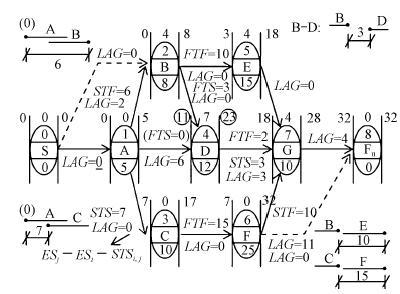

图1单代号搭线网络计划图

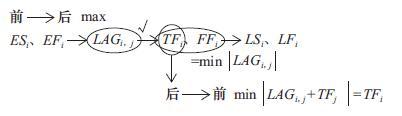

计算顺序：
前→后；ESi、EFi→LAGi，j→TFi、FFi→LSi、LFi。
（1）先从左到右计算工作的最早开始时间和最早完成时间具体见图2～图4。

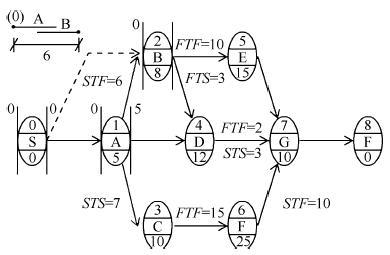

图2计算过程（一）

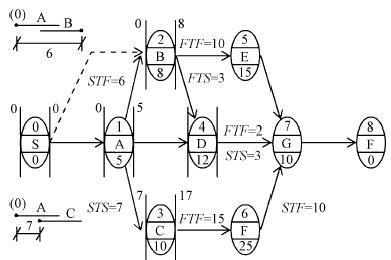

图3计算过程（二）

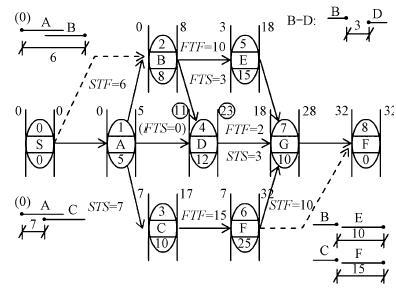

图4计算过程（三）
（2）计算相邻工作之间的时间间隔，有搭接关系的LAGi，j计算公式：
具体计算见图5、图6。
图5计算过程（四）

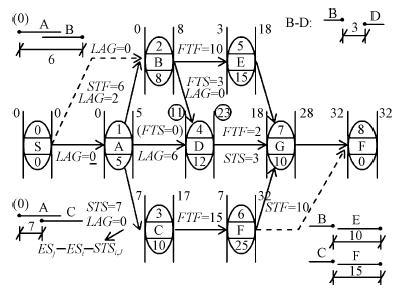

图6计算过程（五）
（3）计算工作的总时差和自由时差，具体计算见图7、图8。
图7计算过程（六）

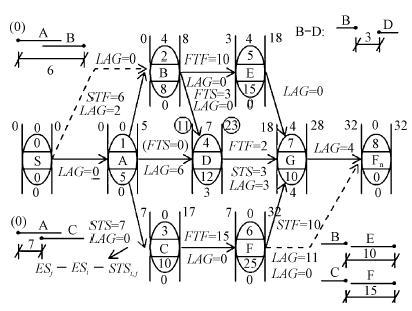

图8计算过程（七）
（4）计算工作的最迟开始时间和最迟完成时间，计算顺序：
具体计算见图9。

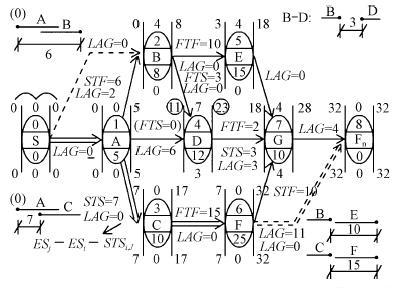

图9计算过程（八）
（5）确定网络计划的关键路线：线路上时间间隔从头到尾全部为0的路线为关键路线（图10）。

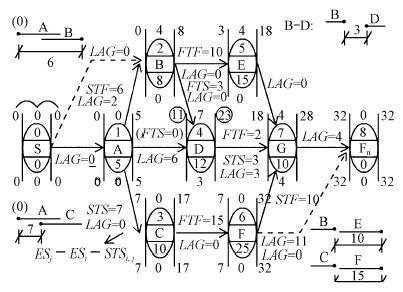

图10计算过程（九）
