监理工程师考前必看知识点:单代号网络图的绘制与计算

2022-03-28 14:43   来源:建设工程教育网 字体: 打印 收藏

2022年监理工程师考试即将到来,备考余额不足!快来跟着老师一起冲刺!

监理课堂

监理工程师《目标控制(交通)》考点:单代号网络图的绘制与计算

【考频分析】★★★

(一)单代号网络计划图的构成

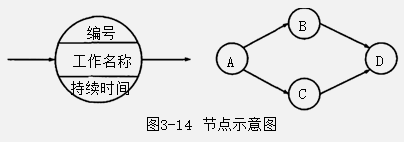

1.节点

单代号网络计划图中的节点可以用圆圈或方框表示,一个节点表示一项具体的工作过程。

2.箭线

在单代号网络计划图中箭线表示工作之间的相互逻辑关系,它既不消耗时间也不消耗资源,代表工作之间的直接约束关系。

3.线路

与双代号网络图一样,在单代号网络计划图中,存在大量的线路,对网络图研究的关键任务是研究关键线路。


(二)单代号网络图时间参数的计算方法

由于单代号网络计划图中用节点表示工作,所以它只有工作时间参数的计算,而不存在节点时间参数的计算。单代号网络图的工作时间参数计算内容和时间参数的含义及其计算目的与双代号网络图相同,即计算工作的最早时间(ES和EF)、工作的最迟时间(LF和LS)、工作的机动时间(TF和FF)等。单代号网络图工作时间参数的计算步骤和方法,以及计算公式与双代号网络图基本相同
