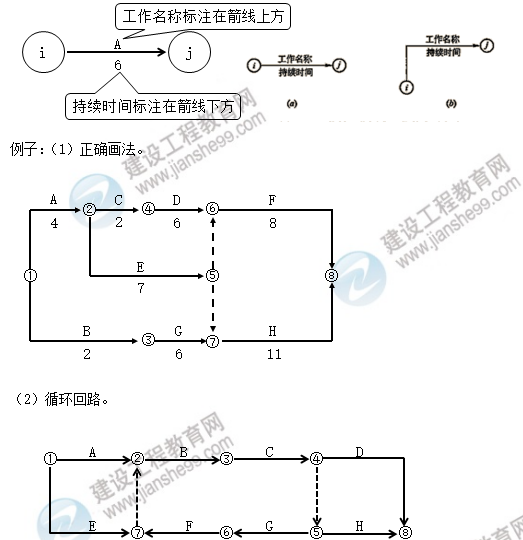

　　双代号网络计划：

　　◇箭线及其两端带编号的节点表示一项工作;

　　◇箭线的箭尾节点i表示工作开始，箭头节点j表示工作完成;

　　◇一条箭线表示项目中的一个施工过程。

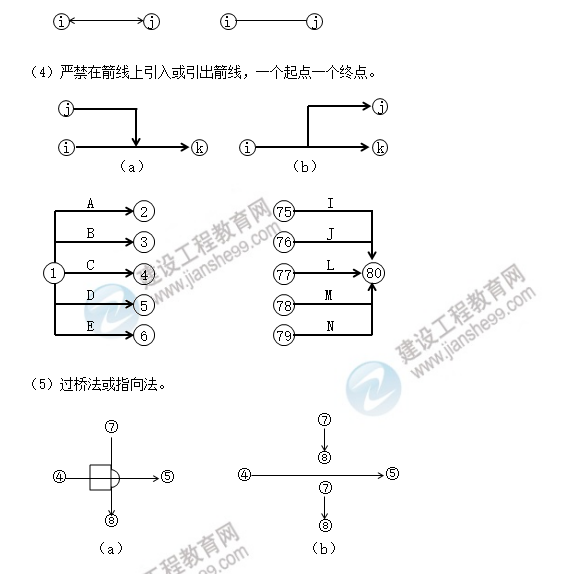

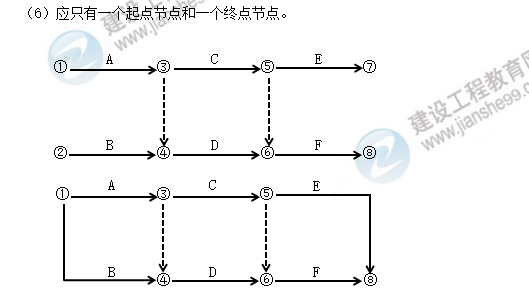

　　(3)不合格箭线：箭头指向左方的、双向箭头和无箭头的连线、严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。

　　一、依次罗列法

　　此方法就是将所有的线路都罗列出来，然后汇总持续时间，持续时间最长的线路即为关键线路。

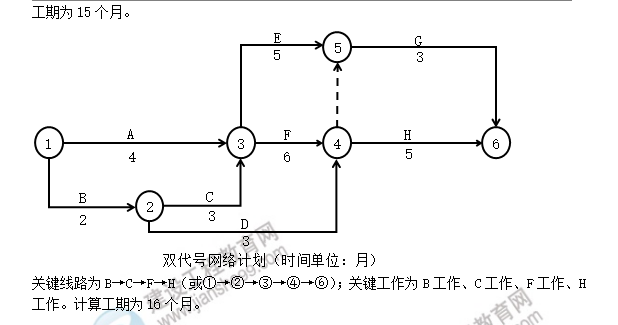

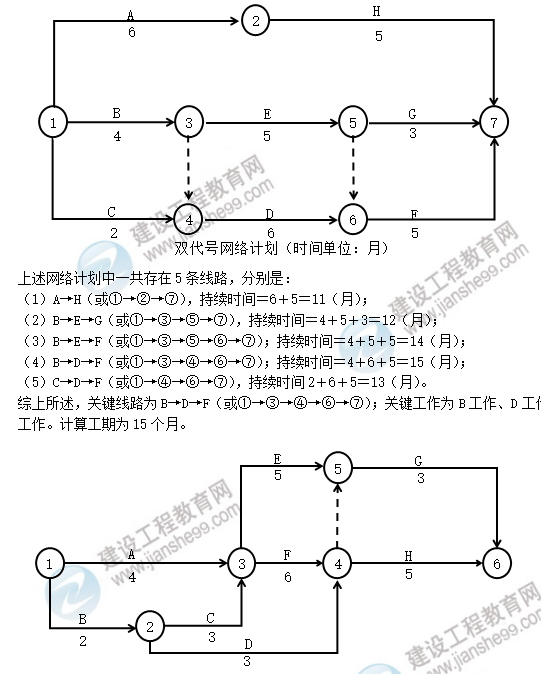

　　上述网络计划中一共存在8条线路，分别是：

　　(1)A→F→H(或①→③→④→⑥)，持续时间=4+6+5=15(月);

　　(2)A→F→G(或①→③→④→⑤→⑥)，持续时间=4+6+3=13(月);

　　(3)A→E→G(或①→③→⑤→⑥);持续时间=4+5+3=12(月);

　　(4)B→C→F→H(或①→②→③→④→⑥);持续时间=2+3+6+5=16(月);

　　(5)B→C→F→G(或①→②→③→④→⑤→⑥)，持续时间=2+3+6+3=14(月);

　　(6)B→C→E→G(或①→②→③→⑤→⑥)，持续时间=2+3+5+3=13(月);

　　(7)B→D→H(或①→②→④→⑥);持续时间=2+3+5=10(月);

　　(8)B→D→G(或①→②→④→⑤→⑥);持续时间=2+3+3=8(月)。

　　综上所述，关键线路为B→C→F→H(或①→②→③→④→⑥);关键工作为B工作、C工作、F工作、H工作。计算工期为16个月。

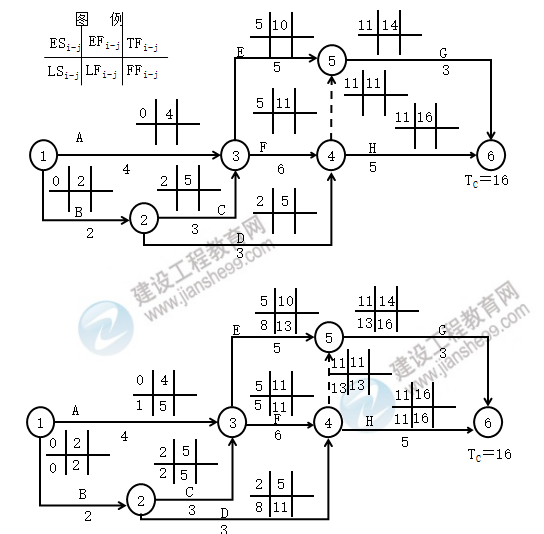

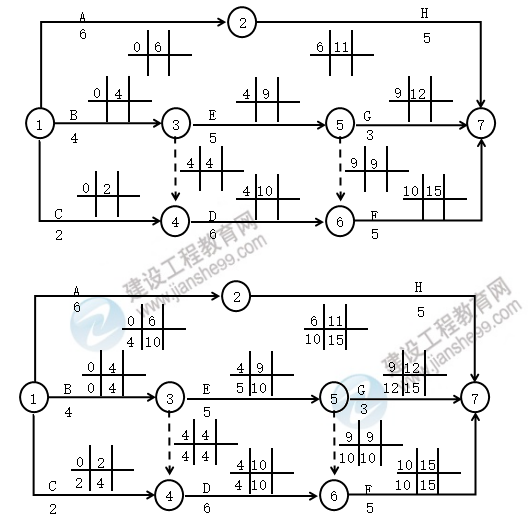

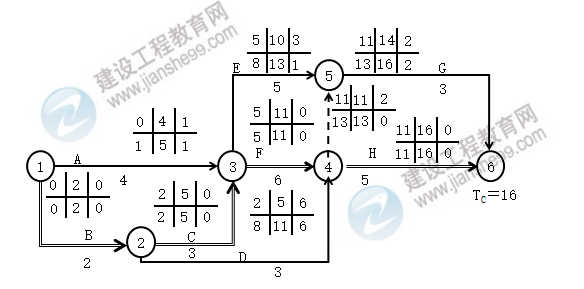

　　二、六时标注法

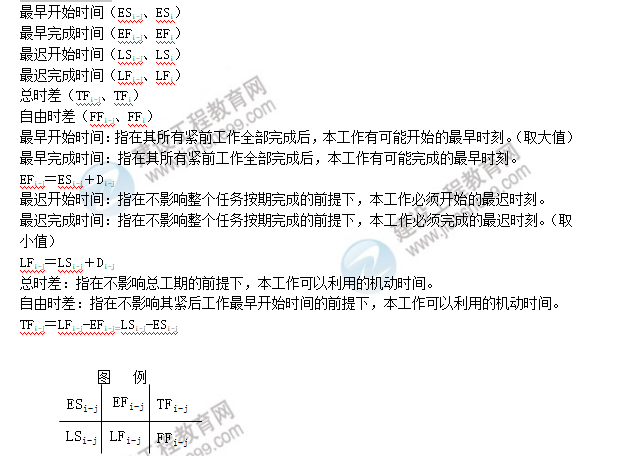

　　六个时间参数

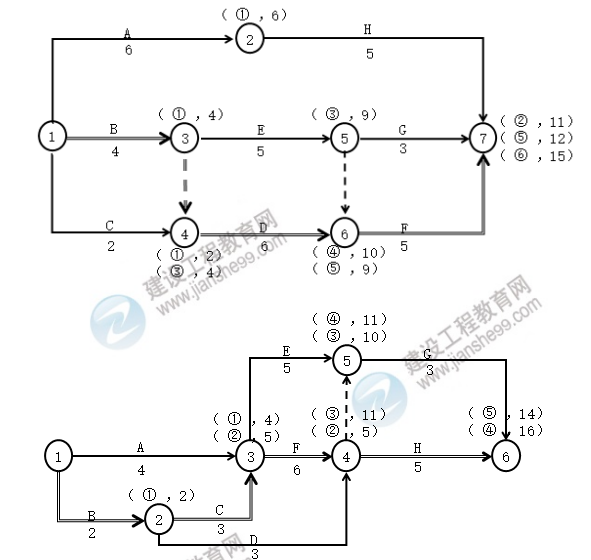

　　三、标号法

　　标号法是一种快速寻求网络计划计算工期和关键线路的方法。
