生产技术辅导:含有惰性气体组成混合物的爆炸极限
【大纲考试内容要求】:
1.掌握含有惰性气体组成混合物爆炸极限的计算。
2.了解粉尘爆炸的机理与特点;
3.掌握粉尘爆炸的影响因素;
4.熟悉粉尘爆炸的特性;
5.掌握控制产生粉尘爆炸的技术措施。
【教材内容】:
3.含有惰性气体组成混合物的爆炸极限计算

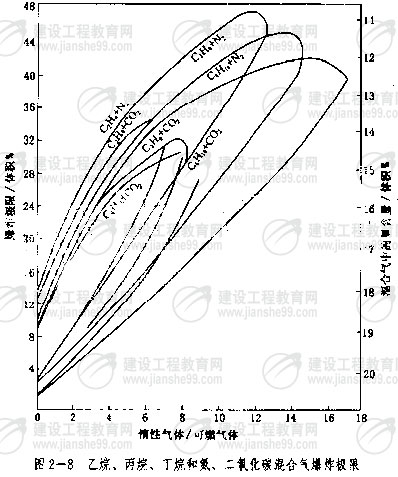

如果爆炸性混合气体中含有惰性气体如氮、二氧化碳等,计算爆炸极限时,可先求出混合物中由可燃气体和惰性气体分别组成的混合比,再从图2—7和图2—8中找出它们的爆炸极限,并分别代入式(2—13)中求得。
[例]求某回收煤气的爆炸极限,其组分为:CO 58%,C02 19.4%,N2 20.7%,02 0.4%,H2 1.5%。
[解]将煤气中的可燃气体和惰性气体组合为两组:
(1)C0和C02,即58(C0)+19.4(C02)= 77.4%(C0+ C02)
其中,惰性气体/可燃气体 = C02/C0 = 19.4/58 = 0.33
由图2—7中查得, L上 =70%, L下= 17%。
(2)N2和H2,即1.5(H2)+ 20.7(N2)= 22.2%(N2+H2)
其中,惰性气体/可燃气体 = N2/H2 =20.7/1.5 = 13.8
从图2 —7查得 L上= 76%,L下= 64%
将上述数据代入式(2—13)即可求得煤气的爆炸极限:
该煤气的爆炸极限为20.3%~71.5%。
