一、 工程概况：

　　**人民医院主体大楼工程地下两层，裙房五层，主楼十九层，建筑高度104m ，为框架剪力墙结构，建筑面积88600㎡.本工程每层设有配电管理间一个，且每层配电管理间位置统一，地下一层至设备层裙房配电管理间有裙房照明母线、裙房动力母线、主楼照明母线、主楼动力母线、备用母线、强电电缆桥架、弱电电缆桥架敷设，设备层至二十二层有主楼照明母线、主楼动力母线、备用母线、强电电缆桥架、弱电电缆桥架敷设。母线、电缆桥架均需穿楼板敷设，对母线、电缆桥架安装带来很大难度。

　　二、工艺原理及适用范围：

　　2.1工艺原理：

　　采用二次预留，二次封堵技术。

　　在主体施工阶段，在需要安装母线、桥架的地方预留长洞。在母线、桥架安装前，根据实际母线、桥架排列位置及外部尺寸，在原预留长洞内，确定实际预留孔洞的位置，并对原预留长洞进行封堵，采用砼浇筑。待母线、桥架安装完毕，再用防火材料，对母线、桥架穿楼板处做放火隔堵处理，使之符合防火要求。

　　2.1适用范围：

　　母线、桥架穿楼板预留及封堵技术适用于工业及民用建筑中，母线、桥架穿楼板施工，楼板为现浇混凝土结构。

　　三、工艺流程及特点：

　　3 .1  工艺特点：

　　母线、桥架穿楼板洞采用二次预留，二次封堵技术，具有工艺简单可行，降低工作劳动强度，节约施工成本，安装质量高等特点，此工艺关键工序在第二次预留及封堵。

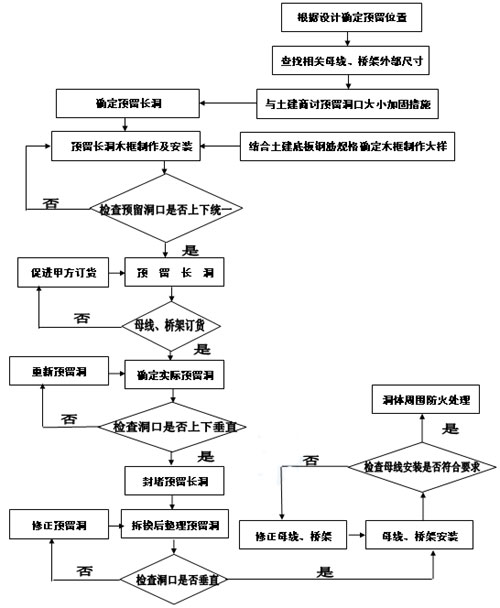

　　3.2工艺流程：

　　四、操作要点：

　　4.1确定预留长洞根据电气图纸，确定母线、桥架的规格、型号，查找母线，桥架有关资料，确定母线、桥架的外形尺寸。结合土建结构情况，与土建协商预留洞的大小及具体位置。预留通长长洞，保留长洞内的钢筋，长洞的大小比母线、桥架实际外形尺寸大100～200mm.

　　4.2预留长洞模板制作：

　　根据所确定的预留长洞尺寸，结合长洞内钢筋的规格、型号，制作预留木框，其数量，根据实际施工进度确定。

　　4.3预留长洞：

　　在土建主体结构施工时，现浇板钢筋绑扎完成后，将预制木框放在需预留长洞的位置，不得破坏木框内的钢筋，并对木框采取加固措施，以免浇筑砼时移位。

　　4.4确定实际预留洞：

　　在母线、桥架施工前，根据最终确定的母线、桥架规格、型号及排列顺序，在原预留长洞内确定母线、桥架的实际安装位置。在实际安装位置处预留洞口大小比母线、桥架实际外形尺寸大50～100mm.

　　4.5实际预留洞木框制作：

　　根据确定的实际预留洞大小，制作木框，其数量根据土建封堵计划确定。

　　4.6预留长洞封堵：

　　在土建封堵预留长洞的模板支护完毕，将制作好的木框，放在母线、桥架实际安装位置。将洞内钢筋剪断，与土建协商加固方案，并进行加固。在土建浇筑砼时，留守看护人员。

　　4.7整理实际预留洞：

　　待土建拆模时，及时清除预留木框，将预留洞四周清理并形成毛茬，上下拉垂线，修整各层实际预留洞，使之上下在一条线上。

　　4.8母线、桥架安装：

　　核对实际预留孔洞无误后，进行母线及桥架安装。保证母线、桥架垂直偏差在允许范围内。

　　4.9洞体周围防火处理：

　　母线、桥架安装完毕，根据实际情况，对母线、桥架穿越楼板处支护模板（模板可根据实际情况就地取材），待模板支护完毕，先将防火岩棉等防火材料敷设在母线、桥架周边，防火材料与预留洞口间用混凝土封堵。拆模后，及时对楼板上、下表面做细部处理，使之与周围地面或墙面一致。

　　五、施工机具、设备及材料：

　　5.1施工机具：

　　铁锤、锯、钢筋剪、线坠、钢丝、钢尺等。

　　5.2 施工材料：

　　防火岩棉、水泥、沙子、竹胶合板、钢钉等。

　　六、质量标准：

　　6.1质量要求

　　6.1.1预留洞木框制作，必须标准统一，并有一定强度。对放置好的木框，采取加固措施，并留守看护人员，确保砼浇筑时不移位。

　　6.1.2实际预留洞，在各层排列顺序、大小，必须一致。上下拉通线检查，偏差不大于10mm.

　　6.1.3防火封堵，必须严密，且符合消防防火要求。

　　6.2质量措施：

　　6.2.1 预留木框制作，采用专人制作，确保木框统一。对木框的放置、加固由专人负责，并及时检查。

　　6.2.2 采用细钢丝，上下拉通线，确保各层预留洞大小及顺序一致。

　　6.2.3 防火封堵后，按防火要求进行试验，确保符合防火要求。

　　七、劳动组织及安全：

　　7.1安全措施：

　　7.1.1 对预留洞要及时封盖，并有警示标语，要经常检查拉线用钢丝的强度，发现问题及时更换。

　　7.1.2 对安装到位的母线、桥架进行二次防火封堵时，母线及电缆桥架内的电缆均不得带电。

　　7.2劳动组织：

　　7.2.1 在主体施工阶段，由1～2个木工制作木框，并有专人对放置的木框进行加固、看护，确保浇筑砼时木框不移位。

　　7.2.2由3～4人上下拉通线确定各层实际预留洞位置，排列顺序及大小。

　　7.2.3由2人对实际预留洞进行修正，确保各层位置统一，洞四壁留有毛茬。

　　7.2.4 母线、桥架安装完毕，有1～2人，对母线、桥架穿楼板处缝隙，进行防火封堵。

　　7.2.5 母线、桥架穿楼板防火封堵后，及时通知土建施工队伍，安排1-2人对楼板上、下表面做细部处理，使之与周围地面或墙面一致八、经济效益分析：

　　对母线、桥架穿楼板洞采用二次预留，二次封堵得做法。与安装完母线、桥架，在封堵母线、桥架穿楼板洞相比较。以临沂市人民医院主体大楼工程为例，可节约防火岩棉4m³，4×600＝2400元；可节约竹胶合板64m²， 64×60＝3840元；电工可节约人工费80×28 ＝2400元；土建可节约人工费120×28＝3360元；总和计为2400＋2400＋3360＋3840＝12000元。提高施工效率，降低了劳动强度，保护了土建结构，提高了施工质量。得到建设单位、监理单位的认可，有好多在建高层建筑安装单位，到临沂市人民医院主体大楼工程参观、学习，取得良好的社会效益和经济效益。
