一劳动组织
序号 | 项目 | 单位 | 数量 | 备注 |
1 | 施工负责人 | 人 | 1 | |
2 | 机械师 | 人 | 1 | |
3 | A山头作业人员 | 人 | 4 | |
4 | B山头作业人员 | 人 | 4 | |
5 | 线盘处作业人员 | 人 | 4 | |
6 | 放线人员 | 人 | 20 |
二工机具
序号 | 名称 | 规格 | 单位 | 数量 |
1 | 可拆卸式机动绞磨 | 牵引力10~40KN | 台 | 1 |
2 | 钢丝绳 | Ф12~20 | m | 若干 |
3 | 地锚或桩锚 | 套 | 2~3 | |
4 | 撬棍 | Ф25×1800 | 根 | 4 |
5 | 铁线 | Ф5.0 | kg | 若干 |
6 | 白棕绳 | Ф12 | 条 | 1 |
7 | 抗弯连接器 | 个 | 若干 | |
8 | 接地放线滑轮 | 个 | 2 | |
9 | 大锤 | 8磅 | 个 | 1 |
10 | 经纬仪 | 台 | 1 | |
11 | 木桩 | 个 | 若干 | |
12 | 撬棍 | Ф25×1800 | 根 | 4 |
13 | 人力盘绳机 | 个 | 若干 | |
14 | 弧垂观测仪 | 4倍 | 个 | 2 |
15 | 导线长度测量仪 | 个 | 1 | |
16 | 导线温度计 | -50~100℃ | 个 | 1 |
17 | 弧垂观测仪固定支架 | 个 | 2 | |
18 | 对讲机 | 对 | 2 | |
19 | 托线滑车 | 个 | 4 | |
20 | 朝天滑车 | 个 | 2 | |
21 | 双钩紧线器 | 10~40KN | 个 | 2 |
22 | 手扳链条葫芦 | 10~40KN | 个 | 4 |
23 | 放线架 | 10~40KN | 个 | 4 |
24 | 链条式断线剪 | LGJ-400以下 | 个 | 2 |
25 | 盒式升降梯 | 13~20米 | 架 | 2 |
26 | 钢锯 | 把 | 2 | |
27 | 连接网套 | 10~40KN | 个 | 2 |
三操作程序

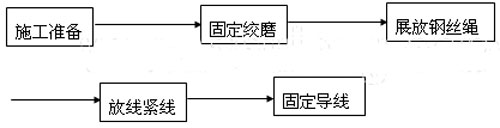

1、 工艺流程图
2、 操作在要领
⑴施工准备A合理确定出放线紧线的施工方案。
B在两个山头间用经纬仪确定出线路中心线,并在沿途用木桩做好标记。
C对于交叉跨越要提前与产权单位签订协议,做好停电和跨越的准备工作。不能停电的线路要搭好跨越架。
D将线盘支在能运输到达一侧山头杆位最近的地方或山下。
E根据气象条件、水平档距、垂直档距、导线截面等提前确定出导线的弧垂。
F顺线路中心线及一侧杆位至线盘清除障碍,砍伐树木荆棘,并做好青赔工作。
G检查山上电杆上配件和悬式瓷瓶确认已安装完毕、拉线已装好。
⑵固定绞磨将可拆卸式机动绞磨运至紧线的山上,用地锚或桩锚将其固定牢固,两侧山上杆头挂好接地紧线滑轮。
⑶将钢丝绳从绞磨处A山开始至对面B山上沿线路中心线进行展放,同时B山至线盘处也展放钢丝绳位置如图2所示。钢丝绳间用旋转抗弯连接器进行连接。钢丝绳与线盘上的导线通过抗弯连接器及网套连接器进行连接。在线盘出线处装上导线长度测量仪,用于测量导线的放出长度。
⑷放线紧线一切准备就绪后,施工负责人用步话机发布放线命令,机械师启动绞磨,先进行缓慢试拉,无问题后再行拉动钢丝绳,当遇到抗弯连接器应放慢速度。抗弯连接器通过后可将其卸下,用简易小盘绳器将钢丝绳盘起。全部导线展开够长以后,应在B山上杆顶将导线固定在悬式瓷瓶串的耐张线夹上,留够线尾,多余部分割断。B山通知A山绞磨开始紧线,同时两山杆塔上人固定驰度观测仪支架,并用驰度观测仪开始观测弛度。
⑸固定导线A山上杆上作业人员将紧线器挂在导线上,开始进行驰度微调,达到设计要求驰度后通知绞磨停止紧线,并将导线固定在耐张线夹上,留够尾线,割去多余部分,完成作业。
四标准同导线架设工艺。
五注意事项
1. 放线时必须确定线路中心线,因为山区架线档距在千米左右,容易将导线放偏,给施工造成困难。
2. 各种施工用具都需进行强度验算,不可超载使用。
3. 其它注意事项见导线架设工艺。
