在成套企业中，合理选择母线截面直接关系到设备的安全运行和生产制造成本，为此必须引起足够的重视，本人根据GB3906-91中附录F—“根据短时持续电流的热效应计算裸导体截面的方法”所推荐的计算公式——

　　式中：S——导体截面（mm2）

　　I——电流有效值（A）（额定短时耐受电流）

　　a——材料系数

　　铜——13

　　铝——8.5

　　t——额定短路持续时间（秒）

　　△θ——温升（K）,对裸导体取180K（持续时小于2秒）对于4秒持续时间的取215k

　　初步对常规所接触到的实例，进行了计算并汇总。详见下表1.

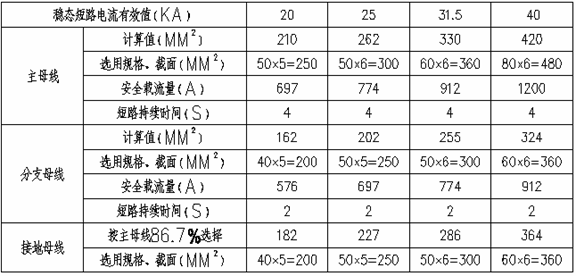

　　一、按照国标推荐计算公式，TMY母线最小截面见下表1：

　　注：本表中母线的安全载流量是单片母线立放时的据，母线长期允许工作温度为70℃，环境温度为40℃。

　　二、对于以上TMY母线最小截面选择结果的应用说明——

　　1.上表中稳态短路电流有效值如何确定？

　　在进行工程设计时，需要当地电力部门提供短路容量及短路阻抗，再计入供电线路阻抗，才可计算出短路电流，并以此来选择元器件的参数。在实际生产中，成套生产企业一般无法得到以上参数。为此，可根据上一级变压器的额定容量SN,短路阻抗UK，额定电压UN,额定电流IN等数据进行估算。目前，城市区域变压器的主变大多数为110KV/10KV，容量在16~40MVA,如果忽略系统阻抗，近似认为110KV则为无限容量系统，则三相短路稳态电流有效值IK可按下式估算——

　　式中：I2N——主变次级额定电流

　　UK%——主变短路阻抗电压

　　以上计算UK取10%.

　　2.主母线短视耐受电流选择4S，主变量考虑到保证主母线供电的可靠性，当分支母线侧短路故障时，应使分支母线断路器首先跳闸。而分支母线短时耐受电流选择为2S，已大于分支母线实践故障切除时间（电流互感器规定为1秒中能承受的热电流）。

　　3.设备实际运行时，如负载电流大于表1所列各种母线允许的安全载流量，必须重新选择母线截面。

　　4.按表1选择结果是否能满足额定峰值耐受电流（动稳定电流）的考核？什么叫动稳定电流？是指设备在规定使用条件下，当系统发生短路故障，当短路后半个周期时的全部短路电流的瞬时值，也是短路电流的最大瞬时值，该值等于2.5倍额定短时耐受电流，也称短路冲击电流。根据“工业与民用配电设计手册（第三版）”中的推荐，铜母线允许短路冲击电流，详细在表5-23中列出，现将该表转录于下，供应用参数！

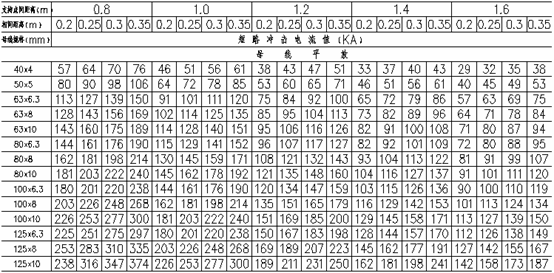

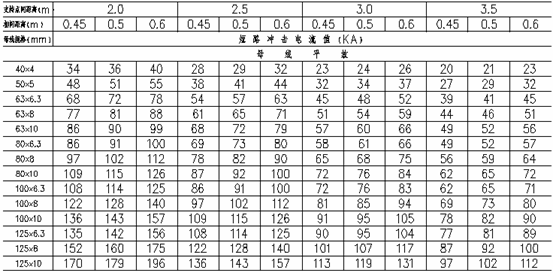

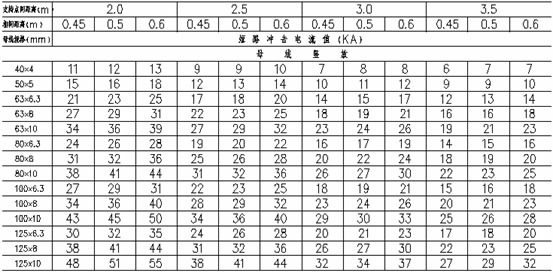

　　附表：铜母线允许的短路冲击电流值 5-23
