2021年安全工程师复习资料:二级漏电保护系统
![安全方案](/upload/resources/image/2023/11/27/589100.png)
施工现场临时用电的原则
为保证施工现场用电安全,有效防止触电和电气火灾事故,施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统,必须遵守以下三项基本用电安全原则:
(1)采用三级配电系统。
(2)采用二级漏电保护系统。
(3)采用TN-S接零保护系统。
三、二级漏电保护系统(考点五★★★辨析)

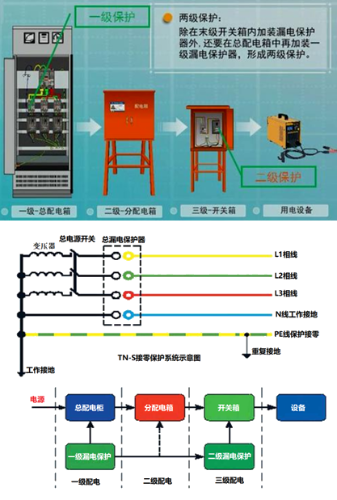

所谓二级漏电保护系统是指在施工现场基本供配电系统的总配电箱和开关箱首、末二级配电装置中,设置漏电保护器。其中总配电箱中的漏电保护器可以设置在总路,也可以设置在支路。
![](/upload/resources/image/2020/11/25/480000_500x500.png)
漏电保护器的安装除应遵守常规的电气设备安装规程外,还应注意以下几点:
(1)漏电保护器极数和线数必须与负荷侧的相数和线数保持一致。
(2)漏电保护器的电源进线类别(相线或零线)必须与其进线端标记相对应,不允许交叉混接,标有电源侧和负荷侧的漏电保护器不得接反。如果接反,会导致电子式漏电护器的脱扣线圈无法随电源切断而断电,以致长时间通电而烧毁。
(4)开关箱和总配电箱(配电柜)内配置漏电保护器的漏电动作参数:(易考选择)
①开关箱中的漏电保护器:
一般场所其额定漏电动作电流为不大于30mA,额定漏电动作时间为不大于0.1s。
施工降水,夯实、振捣、地面抹光(水磨石)、水泵供水、Ⅰ类和Ⅱ类(非塑料外壳)手持电动工具、施工与生活设施照明和腐蚀介质场所其额定漏电动作电流为不大于15mA,额定漏电动作时间为不大于0.1s。
②总配电箱中的漏电保护器:
其额定漏电动作电流为大于30mA,额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不超过安全界限值30mA·s。
总箱中漏电保护 | 额定漏电动作电流为大于30mA; 额定漏电动作时间应大于0.1s。 | 额定漏电动作电流与额定漏电动作时间的乘积不超过安全界限值30mA·s。 |
开关箱中漏电保护 | 不大于30mA; 不大于0.1s | 一般场所 |
不大于15mA; 不大于0.1s | 水、振捣、ⅠⅡ类、 施工生活照明、腐蚀 |
(5)安装漏电保护器不得拆除或放弃原有的安全防护措施,漏电保护器只能作为电气安全防护系统中的附加保护措施。(选择)
(6)安装漏电保护器时,必须严格区分中性线和保护线。使用三极四线式和四极四线式漏电保护器时,中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线。
